В Чернов - Артиллерийское орудие

Фугасные снаряды действуют главным образом разрушительной силой газов разрывного заряда и лишь отчасти силой удара о преграду. Вследствие этого могущество фугасного снаряда определяется весом взрывчатого вещества, заключенного в снаряде. Увеличение могущества может быть достигнуто увеличением количества взрывчатого вещества или применением более сильного взрывчатого вещества.

Увеличение объема внутренней полости снаряда может быть осуществлено за счет увеличения длины цилиндрической части снаряда и уменьшения толщины его стенок.

Однако увеличение длины цилиндрической части снаряда связано с общей максимальной длиной снаряда, которая не должна превышать 5–5,5 калибров. Уменьшение же толщины стенок снаряда не должно уменьшать необходимой прочности снаряда при выстреле. Наиболее тонкие стенки имеют фугасные снаряды к мортирам и гаубицам, так как давление в канале ствола при выстреле у них меньше, чем у пушек.

Применение фугасных снарядов целесообразно лишь в орудиях калибра от 120 миллиметров и выше, так как количество взрывчатого вещества в снарядах меньших калибров недостаточно для разрушения самых легких полевых укреплений. Для снаряжения фугасных снарядов применяется в основном тротил или суррогатные взрывчатые вещества.

Для обеспечения большего фугасного действия необходимо, чтобы снаряд углубился в преграду до момента его взрыва, поэтому для фугасных снарядов широко применяются головные и донные взрыватели инерционного и замедленного действия. Остановимся подробнее на фугасном действии снаряда.

Сущность фугасного действия снаряда заключается в том, что разрушение производится газами, образующимися при взрыве разрывного заряда снаряда. Для простоты рас-суждений будем рассматривать действие взрыва в грунте, а не в сооружениях различной прочности.

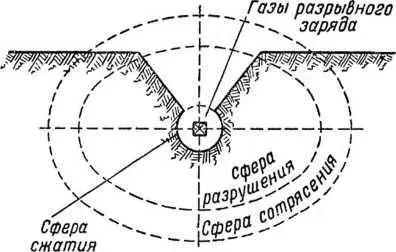

Снаряд, проникнув на некоторую глубину в грунт, разрывается. Газы разрывного заряда, занимая первоначально малый объем, давят на окружающую среду с большой силой, раздробляют частицы, непосредственно прилегающие к разрывному заряду, и, прижимая их к соседним слоям, образуют в месте разрыва снаряда пустоту, называемую сферой сжатия. Затем давление газов, распространяясь далее, передается последовательно прилегающим слоям грунта, стараясь нарушить связь между частицами и выбросить их. Это пространство называется сферой разрушения. Далее давление газов постепенно ослабевает. Сила давления газов уже недостаточна для разрушения связей между частицами грунта, вследствие чего эти частицы получают лишь колебательное движение. Это пространство носит название сферы сотрясения. На рис. 43 схематически представлено фугасное действие снаряда, разорвавшегося в грунте.

Рис. 43. Схема фугасного действия снаряда .

При этом земля выбрасывается и на месте разрыва образуется яма, называемая воронкой. После взрыва часть выброшенной земли попадает обратно в воронку, а часть ложится около нее, образуя вал, называемый гребнем. Но фугасное действие не ограничивается образованием воронки. Сотрясение, вызываемое взрывом снаряда, производит обвалы и разрушения в ходах сообщения, убежищах и т. п., находящихся в непосредственной близости от места взрыва.

О силе фугасного действия снаряда обычно судят по объему образующейся воронки. Само собой разумеется, что чем больше разрывной заряд, тем больше результат его действия. Следовательно, наибольшей разрушительной силой обладают снаряды крупных калибров. Немалое значение при определении силы фугасного действия снаряда имеет и его углубление в грунт до взрыва. Опытами установлено, что при наивыгоднейшем углублении одного килограмма взрывчатого вещества (тротила) образуется воронка, объем которой равен 2,2–2,5 кубических метра. На практике получается, что 1 килограмм взрывчатого вещества выбрасывает 1,2–1,5 кубического метра грунта. Но при слишком большом углублении снаряда газы разрывного заряда иногда не в силах выбросить землю и образовать воронку. Такое явление артиллеристы называют камуфлетом, или подземным взрывом снаряда.

Для орудий среднего калибра более выгодно применять осколочно-фугасные снаряды. Эти снаряды, кроме фугасного действия, обладают довольно сильным осколочным действием и выгодны с точки зрения производства и боевого питания артиллерии.
