Бронебойное действие кумулятивного снаряда не зависит от скорости его движения в момент встречи с броней, так как разрушение происходит исключительно за счет повышенного дробящего действия разрывного заряда. Скорость частиц газов достигает при этом 12 000 метров в секунду. Кумулятивному снаряду не требуется также большой прочности корпуса. Взрыв кумулятивного снаряда отличается от взрыва других снарядов ударного действия резким звуком и ярким пламенем.

Кумулятивный снаряд (рис. 41 а ) представляет собой стальной стакан с ввинтным дном. Внутри корпуса помещается разрывной заряд, в головной части которого имеется конусообразная выемка.

Рис. 41. Кумулятивный снаряд .

По оси заряда располагается центральный канал, на дне которого помещается капсюль-детонатор. В головную часть снаряда ввинчивается взрыватель. При встрече снаряда с броней головной взрыватель через центральный канал вызывает действие детонатора, расположенного в донной части снаряда, а детонатор в свою очередь вызывает действие разрывного заряда. При взрыве разрывного заряда основная масса газов устремляется вперед, в сторону конусообразной выемки. Направленные вперед газы образуют мощную компактную струю (рис. 416), которая с большой силой ударяет в броню, пробивает ее и вызывает взрыв боеприпасов в танке.

Пока луч огня идет от взрывателя к детонатору, тонкая головная часть снаряда успевает разбиться о броню и снаряд подходит вплотную к броне своим кумулятивным углублением. Это усиливает действие направленной взрывной волны.

В результате действия кумулятивного снаряда в броне получается пробоина с оплавленными краями, диаметр которой примерно равен большому диаметру конусообразной выемки. Оплавленные края пробоины породили неправильное название кумулятивного снаряда — бронепрожигающий.

К снарядам ударного действия относится также и бетонобойный снаряд. Бетонобойные снаряды предназначаются для разрушения прочных бетонных и железобетонных укреплений. При стрельбе бетонобойными снарядами, так же как и при стрельбе бронебойными снарядами, решающее значение имеет скорость снаряда при встрече с преградой, угол встречи и прочность корпуса снаряда.

Корпус бетонобойного снаряда изготовляется из высококачественной стали; стенки толстые, а головная часть его сплошная. Это делается для увеличения прочности снаряда. Для увеличения прочности головной части снаряда очко для взрывателя делают в донной части. Для разрушения бетонных укреплений приходится использовать орудия большой мощности, поэтому бетонобойные снаряды применяются только в тяжелой артиллерии.

В отличие от действия бронебойного снаряда действие бетонобойного снаряда складывается из ударного и фугасного действия. Ударное действие по бетону характеризуется либо пробиванием преграды и разрывом снаряда за ней, либо прониканием снаряда в преграду на некоторую глубину и разрывом его в толще бетона. Все это зависит, во-первых, от силы удара снаряда в бетон и, во-вторых, от прочности бетонного или железобетонного сооружения. При пробивании бетонной преграды можно различить несколько периодов действия снаряда.

В первом периоде снаряд, ударившись о поверхность преграды, образует входную откольную воронку. От сотрясения, происходящего в результате удара снаряда в преграду, возможны отколы на внутренней поверхности сооружения. При дальнейшем движении снаряда образуется цилиндрический проход, диаметр которого равен калибру снаряда.

Кроме явлений, происходящих непосредственно в месте удара снаряда о преграду, образуются трещины и происходят деформации в частях сооружения, удаленных от пробоины; вое это приводит к ослаблению сооружения в целом и облегчает разрушение при последующих попаданиях снарядов.

Следовательно, при стрельбе по бетонным сводам нет особой необходимости добиваться такой силы удара, чтобы пробить свод. Вполне достаточно, если сила удара вызовет внутренний обвал.

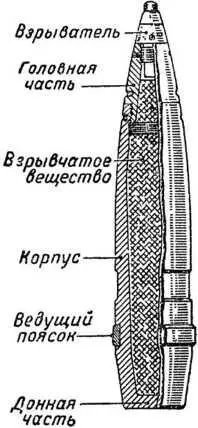

Для разрушения оборонительных сооружений полевого типа: окопов, блиндажей, огневых точек, наблюдательных пунктов и т. п. — используются так называемые фугасные снаряды. По своему устройству эти снаряды принадлежат к числу наиболее простых. Они состоят из тонкостенного корпуса и разрывного заряда (рис. 42).

Рис. 42. Фугасный снаряд (граната).
