Перед заряжанием с взрывателя необходимо свинтить предохранительный колпак.

После этого специальным ключом устанавливают взрыватель на скомандованное деление.

В момент выстрела дистанционное жало (рис. 47) по инерции оседает назад и, сжимая пружину, накалывает дистанционный капсюль.

Рис. 47. Взрыватель Д-1.

Тотчас же начинает гореть пороховая запрессовка, помещенная в канале верхнего дистанционного кольца. Когда огонь дойдет до передаточного канала, начнет гореть запрессовка в среднем дистанционном кольце, а оттуда по передаточному каналу огонь передается в нижнее дистанционное кольцо, далее огонь попадает к капсюлю-детонатору, а от него через передаточный заряд к детонатору. Взрыв детонатора вызовет взрыв всего снаряда. Установка взрывателя на деление «125» соответствует максимальному времени горения дистанционного устройства (45 секундам). Устанавливать взрыватель меньше чем на 5 делений запрещается, так как в этом случае путь огня по дистанционному устройству настолько мал, что разрыв снаряда произойдет в непосредственной близости от орудия и осколки могут вывести из строя расчет орудия.

Ударный механизм до выстрела выключен, так как жало, укрепленное в папиросе, застопорено стопором, упирающимся в пороховой столбик. На полете, когда столбик сгорит, стопор освобождает папиросу, которая подается вперед вследствие того, что снаряд тормозится силой сопротивления воздуха. В момент удара снаряда о преграду папироса с жалом резко подается назад и накалывают капсюль-воспламенитель ударного механизма. От капсюля-воспламенителя луч огня передается капсюлю-детонатору.

Для окончательного снаряжения шрапнелей и специальных снарядов, имеющих пороховой вышибной заряд (зажигательные, осветительные и агитационные), применяются дистанционные трубки. Дистанционные трубки имеют три установки: на дистанционное действие, картечное и ударное.

В момент выстрела тяжелый ударник, называемый дистанционным, подчиняясь закону инерции, стремится остаться на месте, сжимает удерживающую его пружину и накалывает жалом капсюль. Огонь, появившийся в результате взрыва капсюля, передается через передаточный канал пороховой массе, запрессованной в верхнем дистанционном кольце. Оттуда луч огня передается через передаточные отверстия в среднее, а затем в нижнее дистанционные кольца. После этого огонь попадает через запальное отверстие в пороховую петарду и после взрыва ее через центральную трубку передается вышибному заряду.

Установка трубки производится аналогично установке дистанционного взрывателя. Следовательно, продолжительность горения трубки зависит от расположения передаточных отверстий дистанционных колец. На рис. 48 показана примерная схема прохождения пламени в дистанционной трубке.

Для установки дистанционных трубок необходимо пользоваться специальными установочными ключами. Воспрещается прибегать к помощи других инструментов во избежание несчастного случая.

Рис. 48. Схема прохождения пламени в дистанционной трубке .

Для того, чтобы произвести выстрел, надо сначала зарядить орудие, то есть вложить в него снаряд и боевой заряд. Для каждого выстрела применяют вполне определенное количество пороха, которое и называется боевым зарядом.

Если снаряд и заряд не соединены в одно целое и их вкладывают в орудие один за другим, то такое заряжание называется раздельным (рис. 49).

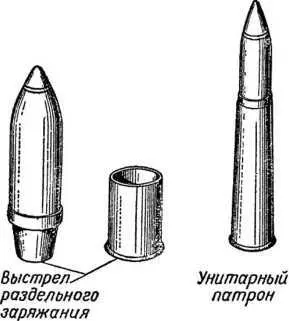

Рис. 49. Выстрелы .

В некоторых случаях снаряд заранее соединяется с зарядом при помощи металлической гильзы; в этом случае заряжание производится за один прием и называется нераздельным. Боевой заряд и снаряд, соединенные вместе, называют унитарным патроном (см. рис. 49).

При раздельном заряжании боевые заряды могут быть переменными, что выгодно для орудий крупных калибров, скорострельность которых невелика; выстрелы с переменными зарядами раздельного заряжания бывают двух видов: гильзового и картузного заряжания. В случае гильзового раздельного заряжания боевой заряд помещается в латунной гильзе, а в случае картузного заряжания — в шелковом мешочке (картузе). При стрельбе на переменных зарядах можно менять количество пороха в боевом заряде в процессе стрельбы.
