В Чернов - Артиллерийское орудие

Теперь покажем на примере, как произвести непрямую наводку орудия в цель (рис. 52).

Рис. 52. Горизонтальная наводка: а — при установке угломера 32–00 оптическая ось панорамы отклонилась влево и составила с первоначальным направлением угол 2-00; б — при выполненной наводке оптическая ось панорамы направлена в точку наводки, а ось канала ствола — в направлении цели .

Предположим, что подана команда: «Угломер 32–00, наводить в точку наводки — отдельное дерево». По этой команде наводчик поворачивает головку панорамы так, Чтобы против указателя угломерного кольца оказалось деление «32», а против указателя барабана — «0». Далее, вращая маховик поворотного механизма, наводчик поворачивает ствол орудия до тех пор, пока вертикальная нить перекрестия панорамы не совпадет с правым срезом ствола отдельного дерева. После того, как все эти операции будут выполнены, можно считать, что горизонтальная наводка с закрытой позиции произведена.

Вертикальная же наводка орудия при стрельбе с закрытой позиции производится при помощи прицела и бокового уровня.

Рассмотрим случай, когда орудие и цель находятся на одном уровне, то есть, когда угол места цели равен 0 (рис. 53).

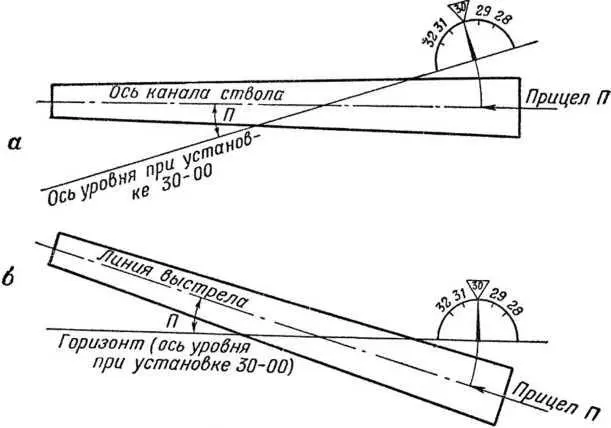

Рис. 53. Вертикальная наводка: а — направление оси уровня и оси канала ствола при установке уровня 30–00 и прицела П; б — направление оси уровня и линии выстрела при выполненной наводке.

Если угол места цели равен 0, то остается основная установка бокового уровня 30–00. После того, как подана команда, указывающая прицел, наводчик, вращая маховик подъемного механизма прицела, устанавливает на дистанционном барабане скомандованную установку прицела. При этом пузырек бокового уровня сместится с середины. Поэтому наводчик должен при помощи подъемного механизма орудия вывести пузырек бокового уровня на середину. В этом случае отражателем не пользуются. Необходимо также помнить, что при наводке орудия по уровню необходимо пользоваться только боковым уровнем; имеющийся на прицеле поперечный уровень служит для установки прицела вертикально.

Так наводят орудие в вертикальной плоскости и тем самым придают его стволу необходимый угол возвышения.

Мы с вами рассмотрели случай, когда орудие и цель находятся на одном уровне, то есть в одной горизонтальной плоскости. На практике такие случаи бывают редко. Обычно орудие находится выше или ниже цели. Правила вертикальной наводки в этих случаях мы разбирать не будем. Эти правила изучаются в более подробных курсах артиллерии.

После того, как орудие наведено в цель и заряжено, и как только командир орудия скомандует: «Орудие», и резко опустит руку, наводчик тотчас же должен произвести выстрел. Для этого, в зависимости от системы орудия, он должен или резко оттянуть назад рычаг спускового механизма на предохранительном щитке или шнур курка, или нажать на спусковой рычаг сверху. При этом освободившийся ударник под действием своей пружины разбивает бойком капсюльную втулку. Луч огня от капсюльной втулки воспламенит боевой заряд. Образующиеся при сгорании пороховые газы выбрасывают из ствола снаряд, который полетит в направлении цели. Ствол откатится назад, но лафет остается неподвижным, упираясь своими сошниками в грунт. Всю энергию отката поглощают противооткатные устройства и дульный тормоз. После этого накатник плавно накатит ствол на место.

Теперь, когда мы познакомились с устройством и действием артиллерийских орудий, может возникнуть вопрос: так ли уж незаменима огнестрельная артиллерия? Нельзя ли при настоящем уровне техники изобрести новые средства, сконструировать другие машины, которые бы своим могуществом превосходили современные артиллерийские орудия.

Этот вопрос совсем не праздный. Человечество было уже свидетелем стольких технических революций, что у нас нет никаких оснований считать огнестрельную артиллерию последним и завершающим этапом военной техники. Посмотрим, какие имеются возможности в настоящее время, чтобы заменить огнестрельную артиллерию какой-либо другой. Иными словами, можно ли в данное время заменить чем либо порох?

Снаряд под действием пороховых газов вылетает из канала ствола с большой скоростью. Следовательно, при стрельбе из огнестрельного оружия используется скрытая энергия пороха. Но скрытой энергией обладает не только порох. Бензин, каменный уголь и другие горючие вещества также обладают скрытой энергией.
