Н. Околелов: Подводные авианосцы японского флота

Авиационный компонент вооружения сохранился практически тем же самым, что и на I-6, но вместо устаревшего самолета Yokosho E6Y1 в ангарах размещался уже новый самолет — Watanabe E9W1, разработанный в 1933 году. Было усилено артиллерийское вооружение — калибр орудия увеличили до 140 мм. Всего было построено две подлодки типа J3 (обе заложены в 1934 году) — I-7 и I-8. Первая вступила в строй в марте 1937 года и возглавила Вторую эскадру подлодок Шестого флота. С октября по декабрь 1937 года она оказывала поддержку японской армии во время оккупации Хуанджоу (Китай).

Подводная лодка I-8, вступившая в строй значительно позже — в декабре 1938 года, возглавила Третью эскадру подлодок Шестого флота. Экипажи подлодок I-7 и I-8 набирали боевой опыт, участвуя в морской блокаде побережья Китая в ходе непрекращающейся японо-китайской войны.

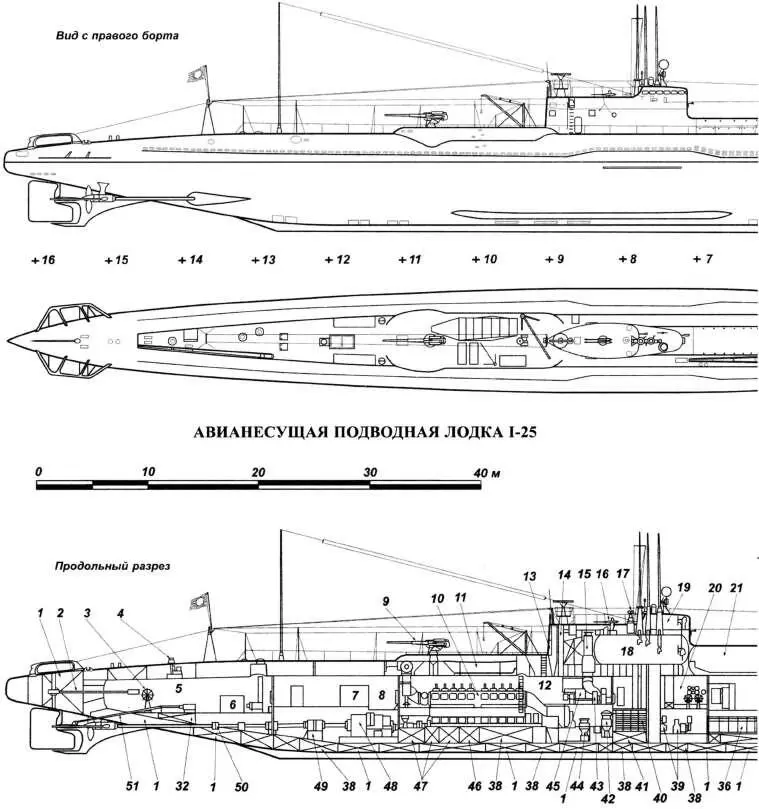

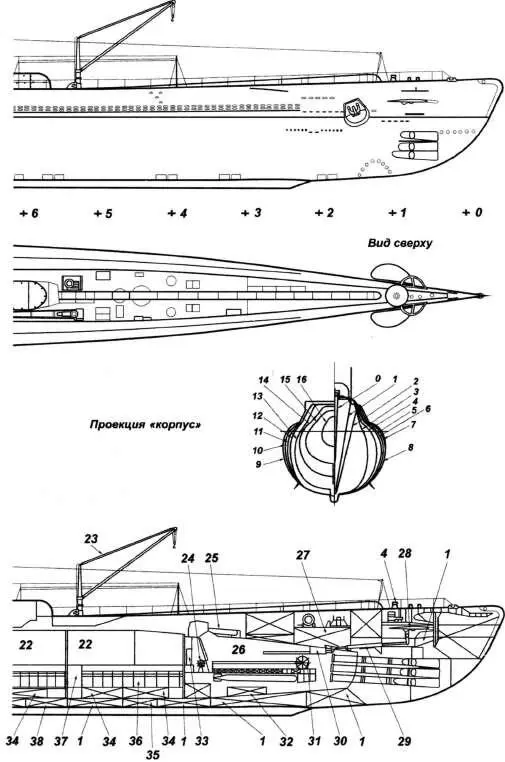

Подводная лодка 1-25:

1— ЦГБ (цистерна главного балласта);2 — привод вертикальных рулей;

3 — пост управления кормовыми рулями; 4 — якорный шпиль и его машинка; 5 — кормовой жилой отсек; 6 — кормовой пост системы ВВД (воздух высокого давления); 7 — щит управления ГЭД (главным электродвигателем); 8 — отсек электродвигателей; 9 — 140-мм орудие;

10 — дизельный двигатель; 11 — шлюпка; 12 — отсек главных механизмов; 13 —шахта вытяжной вентиляции; 14 — шахта дальномерного поста; 15 —шахта вдувной вентиляции; 16 — двухствольный 25-мм зенитный автомат; 17 — 120-мм бинокль; 18 — боевая рубка; 19 — ходовой мостик; 20 — центральный пост; 21 — ангар хранения самолета; 22 — жилой отсек;

23 — кран для подъема самолета на палубу; 24 — лебедка торпедопогрузочного устройства; 25 — торпедопогрузочный люк; 26 — торпедный отсек (отсек живучести); 27 — торпедозаместительная цистерна; 28 — носовой руль глубины; 29 — привод носового горизонтального руля; 30 — машинка привода носового горизонтального руля; 31 — пост управления носовыми горизонтальными рулями;

32 — дифферентные цистерны; 33 — носовой пост системы ВВД; 34 — цистерны пресной воды; 35 — топливные баки; 36 — АБ (аккумуляторная батарея); 37 —шахта гирокомпаса; 38 — топливные баки; 39 — компрессоры системы ВВД; 40 — погреб артиллерийского боезапаса; 41 — уравнительная цистерна; 42 — компрессор для обслуживания катапульты; 43 — главный вентилятор общесудовой системы вентиляции; 44 — главный насос осушительной системы;

45 — центральный пост системы ВВД; 46 — цистерна циркуляционных масел; 47 —цистерны чистых масел; 48 —ГЭД (главный электродвигатель); 49 — разобщительная муфта; 50 — дейдвудный сальник; 51 — привод кормовых рулей глубины

Здесь они активно использовали свои бортовые самолеты E9W1, поднимая их в воздух для разведки и наведения подводных лодок «завесы» («завеса» — тактическая группа подлодок, располагавшаяся в определенном районе для перехвата кораблей противника) на суда, пытающиеся прорвать блокаду.

Накопленный боевой опыт подтвердил, что бортовой самолет существенно расширяет возможности поиска противника в открытом море, а также наблюдения за военно-морскими базами и побережьем, а большие подводные авианесущие крейсера способны эффективно осуществлять разведку на большом удалении от своих баз и вести успешные операции на торговых коммуникациях. Однако командиры субмарин отмечали, что хранение бортового самолета в разобранном состоянии в двух раздельных ангарах требует слишком много времени для его подготовки к запуску.

Учитывая последнее обстоятельство, на следующей серии авианесущих лодок типа В1, первые из которых были заказаны в рамках «Третьей программы замены кораблей» 1936 года, авиационное оборудование подверглось кардинальным изменениям. Во-первых, для них был разработан новый бортовой самолет— двухместный поплавковый под-косный моноплан E14Y1 (тип 0). Во-вторых, самолет со сложенными крыльями теперь хранился в едином контейнере-ангаре. В-третьих, и ангар, и стартовую катапульту перенесли на носовую палубу.

Ангар располагался теперь перед боевой рубкой и имел с ней единое ограждение. В результате для запуска самолета не требовалось останавливать лодку, напротив, старт гидроплана производился на полном ходу. Правда, садился самолет на воду рядом с лодкой, и на его прием по-прежнему существенное влияние оказывала степень волнения моря — для успешного приводнения высота волн не должна была превышать 1 метра.
