Юрий Апальков - Десантные и минно-тральные корабли Часть 2

— осадка средняя, м 1,53

Экипаж, чел. (в т. ч. офицеров) 14 (1)

Автономность по запасам провизии, сут 5

Главная энергетическая установка:

— тип дизельная

— количество х тип основных ДД суммарная мощность, л. с 3 х ЗДбСН-235 — 705

— количество х тип движителей 3 х ВФШ

— количество х тип — мощность источников тока ЭЭС, кВт 3 х ДГ — по 50

Скорость хода, уз:

— наибольшая 12,5

— экономическая 10

Дальность плавания ходом 10 уз, мили: 400

Вооружение:

Противоминное:

— количество х тип контактных тралов 1 х ГКТ-ЗМ

— количество х тип акустических тралов 1 х АТ-6

— количество х тип электромагнитных тралов 1 х СЭМТ-1

— количество х тип искателей-уничтожителей мин 1 х КИУ-2-1М или 1 х ИУ-2М *

Артиллерийский комплекс:

— количество АУ х стволов (тип АУ) 1x1- 30-мм (АК-306)

— боезапас 2000 выстрелов

— СУАО «Колонка 219-1»

Зенитный ракетный комплекс:

— наименование «Стрела-2М»

— количество ПУ х направляющих (тип ПУ) 1x2 (ПЗРК)

— боезапас 15 ЗР

Радиоэлектронное:

— ГАС миноискания «Кабарга-А1»

— навигационная РЛС «Миус»

* Предусмотрена установка вместо тралов.

Рейдовый ТЩК пр. 1075 (шифр «Сапфир») спроектирован Западным ПКБ под руководством В.И. Немудрова. Корабль предназначен для поиска и уничтожения мин в прибрежных районах, на рейдах портов и устьях рек, независимо от принципа действия их взрывателей. Он является развитием пр. 1258. В отличие от базового проекта корабль имеет увеличенные размеры корпуса, а вместо двигателя малого хода — третий главный дизель, работающий на среднюю линию вала.

Корпус ТЩК пр. 1075 выполнен из стеклопластика, гладкопалубный, с фальшбортом в носовой оконечности, двойным дном на всем протяжении. Элементы набора, фундаменты под главные и вспомогательные механизмы изготовлены из алюминиево-магниевых сплавов. Он делится водонепроницаемыми переборками (также изготовленными из алюминиево-магниевых сплавов) на девять отсеков. Один из ДГ и два ДД, работающие на бортовые линии валов, размещены в шестом отсеке, а ДД, работающий на средний вал, и два других ДГ — в седьмом отсеке. На кораблях широко внедрены автоматика и дистанционное управление.

Особенностью ТЩК пр. 1075 является то, что он оснащен ГАС «Кабарга-Al», которая предназначена для поиска, обнаружения, классификации и определения координат донных, а также якорных мин. Тралы и искатели мин принимаются и обслуживаются разновременно или в комбинациях при помощи гидравлического крана-балки и лебедки с тягой 5,3 т при скорости хода до 9 уз. Корабль может принимать на борт отделение боевых пловцов- минеров с техническими средствами, а также устройство для буксировки ШЗ, восемь мин заграждения или 18 глубинных бомб.

Постройка ТЩК пр. 1075 ведется с 1989 г. Всего предполагалось заказать 26 кораблей данного типа, которые должны были войти в состав БФ и ЧФ. Однако из-за финансовых проблем серию ограничили 10 единицами. Судьба четырех недостроенных кораблей не определена. Вероятно, они будут исключены из списков флота.

РТ-57(зав. № 350), Средне-Невский ССЗ, 20.10.1986 г.; 29.07.1987 г.; 30.06.1989 г. Входит в состав ЛенВМБ.

РТ-341(зав. № 351), Средне-Невский ССЗ, 15.01.1987 г.; 25.04.1989 г.; 30.12.1989 г. Входил в состав ЛенВМБ. В январе 2005 г. был исключен из списков флота и передан ОРВИ для утилизации.

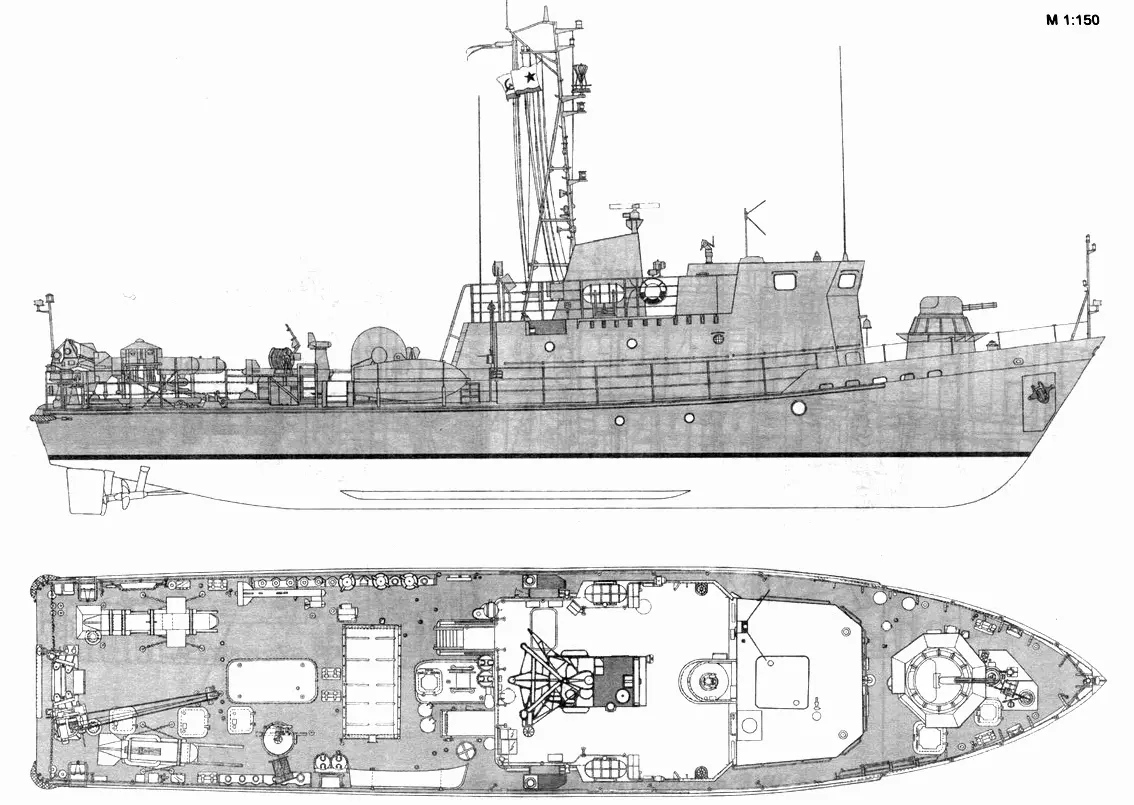

Рейдовый ТЩК пр. 10750

Продольный разрез рейдового ТЩК пр. 10750:

1 — лебедка-вьюшка; 2 — пост управления тралами и искателями; 3 — помещение вентиляторов; 4 — АП РЛС «Миус»; 5 — визирная колонка СУАО; 6 — коридор; 7 — ходовая рубка; 8 — помещение агрегатной АУ и гирокурсоуказателя; 9 — 30-мм АУ АК-306; 10 — подбашенное отделение; 11 — форпик; 12 — цепной ящик; 13 — агрегатная; 14 — цистерны пресной воды; 15 — кубрик команды (на 12 человек + одна запасная койка); 16- выгородка подъемно-выдвижного устройства (ПВУ) антенны ГАС «Кабарга-А1»; 17- антенна ГАС «Кабарга-А1»; 18 — тамбур № 1; 19-тамбур № 2; 20 — выгородка фильтрационно-воздушной установки (ФВУ); 21 — носовое МО (два ДГ и один главный ДД); 22 — кормовое МО (один ДГ и два главных ДД); 23 — тральная кладовая; 24 — румпельное отделение.

План верхней палубы (вверху) и трюма рейдового ТЩК пр. 10750:

I — носитель; 2 — отводитель; 3 — стеллажи для буев; 4 — контрольный пост; 5 — лебедка; 6 — вьюшка кабеля питания с берега; 7 — вехи УТВ; 8 — помещение ГРЩ; 9 — душевая; 10 — гальюн;

II — выгородка ФВУ; 12 — умывальня; 13-помещение ВЧ аппаратуры; 14-тамбур; 15-коридор; 16-кладовая ЗИП; 17-помещение агрегатной АУ и гирокурсоуказателя; 18-30-мм АУ АК-306; 19 — радиорубка; 20 — пост управления тралами и искателями; 21 — выгородка аккумуляторов; 22 — установка для ПЗРК; 23 — кассета; 24 — кран-балка; 25 — румпельное отделение; 26 — тральная кладовая; 27 — кормовое МО; 28 — главный ДД; 29 — ДГ; 30 — цистерна дизельного топлива; 31 — носовое МО; 32 — помещение кондиционеров; 33 — каюта мичманов; 34 — кубрик команды (на 12 человек ¦ одна запасная койка); 35 — агрегатная; 36 — форпик; 37 — каюта командира корабля; 38 — камбуз
