1) жесткий металлический каркас, имеющий своим назначением противодействовать силам, действующим на дирижабль (подъемная сила газа, тяжесть, силы динамические и аэродинамические);

2) газовые камеры, содержащие подъемный газ;

3) внешняя оболочка из малопроницаемой металлизированной ткани, сопротивляющейся атмосферному влиянию и отражающей, а не поглощающей тепло; оболочка эта сделана с гладкой, несколько скользкой поверхностью.

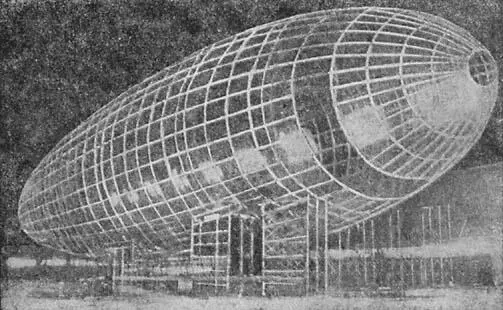

Остов составляет 36 многоугольных поперечных рам (рис. 20). Они соединяются продольными балками, идущими от носа до кормы дирижабля.

На скелет, составленный таким образом, сосредоточивается давление газовых камер. Главные поперечные рамы отстоят друг от друга на расстоянии около 24 м, а между ними помещаются газовые камеры; камер этих в дирижабле 12. Продольные балки, соединяя кольцевые рамы, создают благодаря своим размерам и конструкции коридоры, дающие возможность прохода по ним вокруг дирижабля, что облегчает обслуживание и достижение сохранности. Кольцевые промежуточные рамы состоят из отдельных балок и расставлены между главными большей частью в числе 3 штук; их назначение — поддерживать поперечные балки, соединяющие главные кольцевые рамы.

Почти через всю длину дирижабля идут 3 прохода, или коридора, которые в поперечном разрезе имеют вид равностороннего треугольника. Один из этих коридоров находится в верхней части дирижабля, а 2 другие помещаются симметрично в его нижней части. В более ранних системах помещался только 1 коридор между носом и кормой дирижабля.

Рис. 20. Остов американского дирижабля ZRS-4.

Дальнейшей особенностью, заслуживающей внимания, являются предохранительные клапаны. Роль их заключается в том, что они должны автоматически открываться, когда давление подъемного газа от расширения под влиянием высоких температуры и барометрического давления достигнет опасной величины, и выпускать часть газа наружу. Все газовые камеры имеют такие автоматические предохранительные клапаны в своей верхней части. Доступ к этим клапанам имеется из верхнего коридора, что дает возможность легко проверять их исправность. Это важное устройство в предшествующих типах дирижаблей не было предусмотрено.

В отношении оперения дирижабля заслуживает внимания то, что управление рулями возможно как из пилотской гондолы, так и — в случае внезапной порчи тросов между рулями и гондолой — при помощи устройства, имеющегося в нижнем заднем коридоре руля направления.

Гондола, в которой сосредоточено управление дирижаблем, находится в передней нижней части его, выступая несколько наружу, но составляя с корпусом дирижабля одно целое. Предназначена она для командира и ближайших его помощников и оборудована всеми новейшими приборами аэронавигационной техники. Кабина для радиотелеграфиста и команды помещается внутри дирижабля. Помещения эти очень удобны и достаточно обширны. Радиостанция дирижабля имеет 2 передатчика с отдельными антеннами на 800 км и на 8000 км, имеется радиоприемная аппаратура.

Моторы помещаются в 4 машинных кабинах, составляющих одно целое с остовом дирижабля и расположенных по обе его стороны.

Дирижабль имеет 16 пулеметов и 5–6 самолетов.

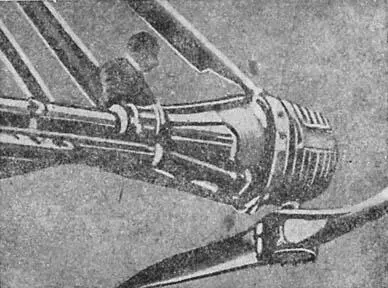

Важное усовершенствование составляет применение косых шестеренок на выступающих наружу валах моторов, благодаря которым установка может работать не только в направлении продольной оси дирижабля (вперед и назад), но также и в направлении, повернутом к оси установки на 90° (рис. 21). Приспособление это имеет большое значение при взлете и посадке. Оно позволяет также поднять большой груз и избежать потери газа при спуске.

Рис. 21. Поворотная установка винта на новых американских дирижаблях.

Другое приспособление, открывающее новые технические возможности, имеет целью устранение нежелательного явления — уменьшения веса дирижабля (и увеличения подъемной силы) по мере расхода горючего на работу моторов, что вызывало необходимость выпуска дорогостоящего подъемного газа. В германском дирижабле LZ-127 этот недостаток устранен путем использования в качестве горючего для мотора — газа такого же веса, как воздух, называемого «крафтгазом». Расход такого газообразного горючего в полете не отзывается на весе дирижабля.
