Главнейшее отличие дирижаблей жесткой системы это наличие жесткого каркаса (остова), благодаря которому получается возможность сохранять неизменность формы дирижабля. Каркас делается обычно из дюралюминиевых труб или полос различного вида профилей; только каркас недавно погибшего английского дирижабля R-101 был построен преимущественно из высокосортной стали. Каркас состоит из многоугольных поперечных рам, называемых шпангоутами, соединенных между собою продольными фермами, называемыми стрингерами. Пролеты, образующиеся между продольными и поперечными частями, крестообразно расчаливаются проволоками.

Металлический каркас обтягивается специальной алюминированной материей: алюминирование оболочки имеет целью уберечь ее от чрезмерного нагревания солнцем. Подъемный газ (водород или гелий) содержится в нескольких газовых баллонах с газонепроницаемой оболочкой. Таких баллонов в современных дирижаблях бывает до 20, помещаемых в специальных газовых отделениях (отсеках), на которые делится каркас дирижабля. Газовые баллоны делаются из специального материала — «бодрюша», получаемого путем обработки брюшины телят, отличающегося исключительной газонепроницаемостью и легкостью. Между шпангоутами устроена вентиляция, для того чтобы не допускать образования крайне опасного гремучего газа (смеси водорода с кислородом). На дирижабле устанавливаются 5–8 мощных многосотсильных моторов, которые помещаются в специальные гондолы, имеющие жесткую подвеску к корпусу дирижабля. Иногда один мотор устанавливается так, чтобы с его помощью дирижабль мог иметь задний ход, что бывает нужно при подходе к причальной мачте. Помещение экипажа и командирская рубка у последних типов дирижаблей находятся в передней половине внизу, ближе к носу. По всей длине дирижабля проходит внутренний коридор, в котором размещаются: бензин и масло в специальных баках, водяной баласт в мешках, запасные части для моторов, помещение для экипажа, якорные канаты и т. д. В командирской рубке сосредоточены все приборы для управления и навигации. Все рули помещаются на корме оболочки. Внешняя форма дирижаблю придается сигарообразная для того, чтобы дирижабль в полете был более удобообтекаем и тем самым вызывал меньшее сопротивление воздуха при полете. На германских военных дирижаблях в империалистическую войну 1914–1918 гг. нижняя сторона корпуса дирижабля окрашивалась в черный цвет, для того чтобы ночью дирижабль был менее заметен на фоне неба при свете прожекторов, а в верхней части дирижаблей помещались специальные кабинки для наблюдателя с пулеметом для воздушного боя с самолетами.

В носовой части дирижабля имеются люк и откидная площадка, которая при причаливании соединяется трапом со швартовой мачтой. Кроме того на носу имеется специальное причальное приспособление.

Экипаж дирижабля состоит из командира корабля, старшего и младшего помощников, вахтенных рулевых, метеоролога, навигатора (штурман), радиотелеграфистов, механиков, среднего и младшего технического персонала.

Схема устройства дирижаблей жесткой конструкции изображена (тип цеппелина) на рис. 11 и 12.

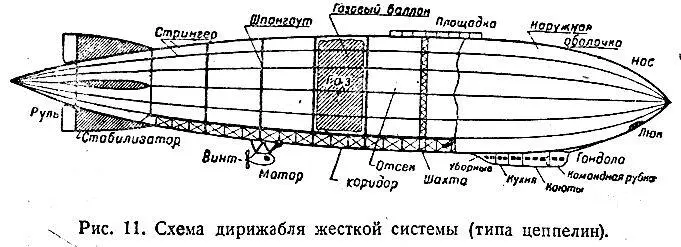

Рис. 11. Схема дирижабля жесткой системы (типа цеппелин).

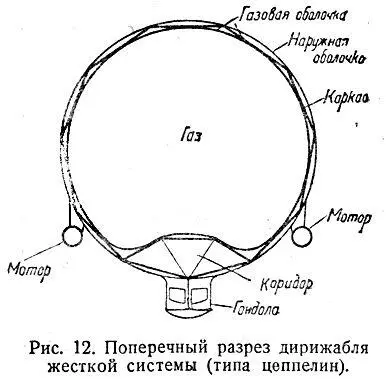

Рис. 12. Поперечный разрез дирижабля жесткой системы (типа цеппелин).

В последнее время американцы построили 2 дирижабля несколько иной конструкции. Они реализовали идею, высказанную ранее ученым Циолковским и сделали жестой самую оболочку дирижабля, изготовив ее из металлических гофрированных листов. Оболочка такого дирижабля служит непосредственным газовместилищем и вместе с тем способна сохранять форму дирижабля при наличии немногих внутренних рам. Таким путем достигается жесткость и прочность конструкции. Американцы заявляют; что эти дирижабли в три раза прочнее существующих конструкций и на 30 % легче. Более подробное описание такого типа дается ниже по сведениям об одном из двух построенных американцами металлических дирижаблей ZMC-2.

Устройство американского цельнометаллического дирижабля ZMC-2 . Проект этого дирижабля принадлежит инж. Р. Эпсону. Объем дирижабля — всего 5600 куб. м. Каркас сделан из дюраля и состоит из 5 главных и 12 промежуточных трехгранных поперечных шпангоутов и 24 продольных стрингеров корытообразного сечения. Цельнометаллическая оболочка сделана из полос шириной от 15 до 45 см, толщиной в 1/4 мм, соединенных тройными заклепочными швами, промазанными изнутри особой смоляной мастикой.
