Следующей особенностью R-101 было крепление газовых мешков. Из полюса, располагавшегося в средней плоскости шпангоута, когда давления в 2 прилегающих мешках были одинаковы, расходились меридианально лучами в оба отсека тросы, охватывавшие мешки. В середине отсека эти тросы прикреплялись к цепям, которые в свою очередь сцеплялись системой спусков с узлами шпангоутов. Таким образом эти цепи образовали как бы края парашютного паруса. Этим путем большая часть подъемных усилий передавалась на нижнюю часть шпангоутов, остальная же часть их воспринималась поперечными кольцами из тросов, охватывавших мешки и передававших усилия на все панели шпангоутов тоже посредством спусков. Благодаря такой системе все усилия сосредоточивались в узлах, и таким образом стрингеры подвергались только продольному сжатию, а не испытывали поперечных нагрузок. Исчезла и поперечная нагрузка на панели шпангоутов.

Оболочка R-101 была сделана из льняного полотна, для водонепроницаемости покрытого алюминиевой краской. Оболочка имела очень гладкую поверхность, что способствовало уменьшению трения, и была очень легка: 1 кв. м ее весил 150 г. Газовые мешки были из бодрюша и покрывались особым составом для предохранения от действия солнца.

Сохранение оболочкой правильной и гладкой поверхности достигалось тем, что в носовой части оболочки по окружности был сделан ряд отверстий. Во время полета встречный поток воздуха поступал через эти отверстия внутрь оболочки, создавая давление изнутри (рис. 17).

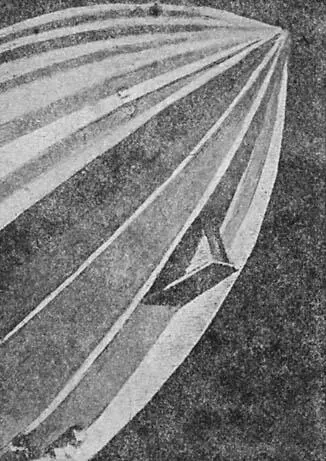

Рис. 17. Нос дирижабля R-101; видны отверстия для поддержания внутреннего давления, трап для выхода (Платформа причальной мачты и три люка для выбрасывания причальных концов.).

Все жилые и грузовые помещения дирижабля находились внутри оболочки. Вне оболочки была устроена только пилотская рубка. Помещения для пассажиров и команды располагались двумя ярусами в нижней части 6-го и 7-го отсеков. Верхний ярус имел 25 двухместных спальных кают, салон (рис 18), столовую на 50 человек и 2 широких коридора для прогулок. В нижнем ярусе помещались: кухня, оборудованная электрическими приборами, курительная комната, помещения для экипажа и капитанская (навигаторская) рубка. В этой капитанской рубке находилось большинство инструментов и радиостанция (приемная и передающая). Все помещения соединялись телефоном. Для сообщения между отдельными частями дирижабля по всей его длине шел коридор шириной в 0,9 м, от которого шли поперечные боковые проходы. По подвесным трапам из коридора можно было попасть в моторные гондолы. В носовой части коридор заканчивался причальной каютой, в которую был пропущен причальный шпиль. В причальной каюте находились все приспособления для соединения с вращающейся частью причальной мачты, для приема воды масла, нефти и т. д.

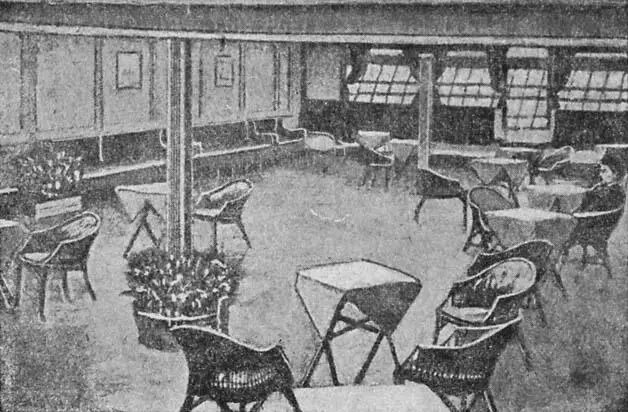

Рис. 18. Салон на борту дирижабля R-101.

Винто-моторная группа дирижабля состояла из 5 двигателей Бирдмор «Торнадо», работавших на тяжелом горючем. Баки для нефти вмещали 44 т. Нормально они загружались только до 29 т. Емкость водяных баков была 15 т.

Дирижабль предназначался для работы на линии Лондон — Карачи (Индия). По расчетным данным он должен был брать 100 пассажиров и 10 т груза. Фактически, как потом оказалось, он мог брать в рейс примерно только 50 пассажиров и 7 т груза.

На рис. 19 показана деталь дирижабля: моторная гондола.

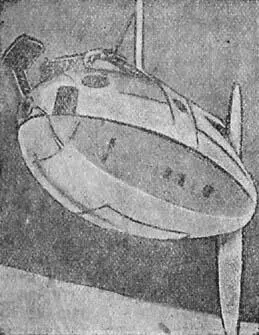

Рис. 19. Левая передняя моторная гондола дирижабля R-101 с реверсивным пропеллером.

Причины трагической гибели дирижабля описаны ниже в главе «Недостатки современных дирижаблей».

Американские дирижабли ZRS-4 и ZRS-5 [12] ZRS-4 построен, ZRS-5 — в постройке. . Оба дирижабля предназначаются для обслуживания военно-морского флота. Дирижабли ZRS-4 и ZRS-5 имеют объем почти вдвое больший, чем германский LZ-127 («Граф Цеппелин») и на 35 % больше английских дирижаблей R-100 и R-101. Сравнительная таблица (табл. 14) дает общую характеристику и размеры этих дирижаблей.

Таблица 14 (стр. 41)

В отношении своего внешнего вида по сравнению с другими дирижаблями оба указанные американские дирижабля не так продолговаты, а наоборот более коротки и широки. Конструкция скелета основана на тех же принципах, что и у цеппелина, и имеет 3 элемента:
