С. Иванов: Р-51 «Мустанг»

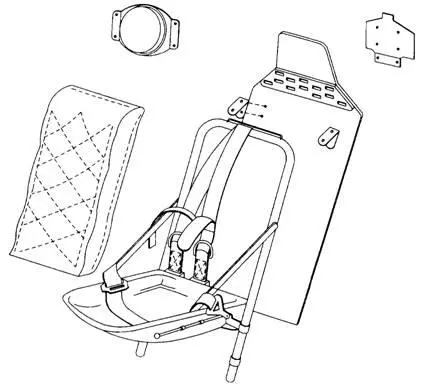

кресло пилота

XP-82

P-82B Twin Mustang

F-82C Twin Mustang

F-82D Twin Mustang

F-82E Twin Mustang

F-82F/G Twin Mustang

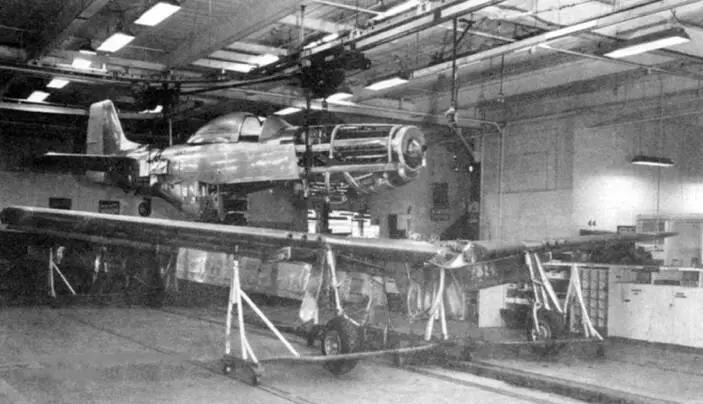

Самолет собирался просто – как конструктор.

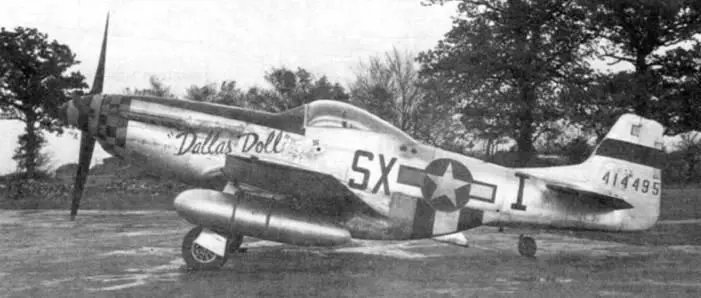

«Dallas Doll» us 353-й FG в Рэйдоне. Обратите внимание на 416-л подвесные топливные баки и сильно потертые опознавательные знаки и «полосы вторжения».

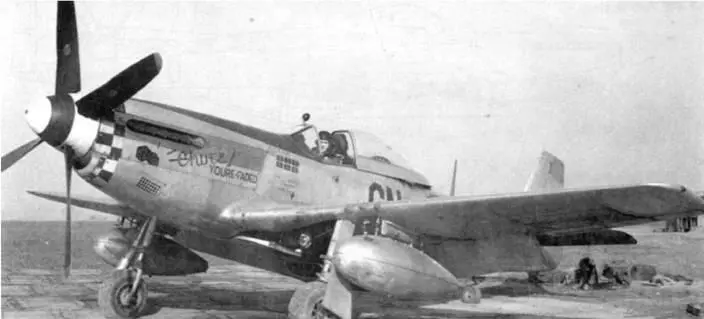

«Chute! You're Faded», как и другие самолеты 339-й FG, имел красно-белые шашечки на носу и полосы на коке винта. Внутренняя створка шасси только начала «вываливаться» из-за падения давления в гидросистеме, начинавшегося вскоре после остановки двигателя.

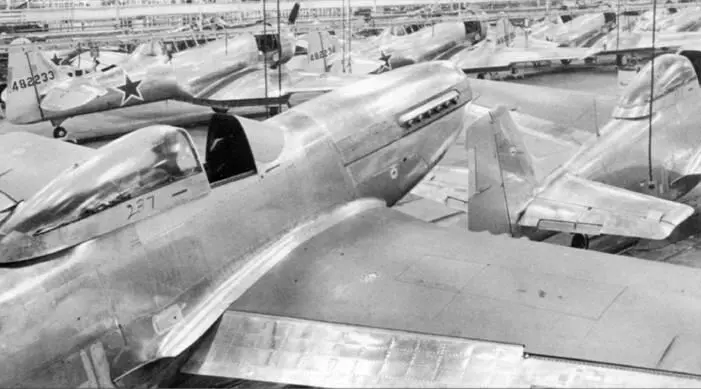

Сборочная линия в Далласе. Панели крыла покрыты грунтом, на который затем наносилась алюминиевая краска – так окрашивались все P-51D. На заднем плане учебные Т-6, предназначавшиеся для СССР.

Крупный план вертикального оперения P-51D-25 – видны форкиль и антенны APS-13 Tail Warning Radar.

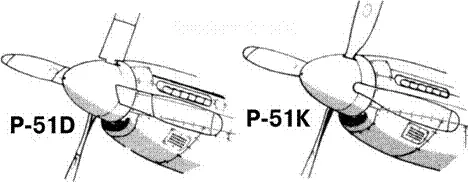

Модификация, выпускавшаяся в Далласе, получила обозначение Р-51К и отличалась от P-51D фонарем увеличенных размеров. Кроме того, на ней устанавливался винт Аэропродактс, вместо использовавшегося на всех остальных «Мустангах» с мотором «Мерлин» пропеллера Гамильтон Стандарт. Использование винта Аэропродактс не давало какого-либо выигрыша в лётных характеристиках, просто фирма Гамильтон Стандарт не справлялась со спросом на сё продукцию, которая использовалась на большинстве американских военных самолётов того периода. Винты Аэропродактс значительно отличались от изделий Гамильтон Стандарт. Они имели полые стальные лопасти вместо цельноалюминиевых и имели другой механизм изменения шага винта, быстрее прогревавшийся и позволявший менять угол установки лопастей со скоростью 6 градусов в секунду. Но лопасти Аэропродактс страдали от дисбаланса и более 19% из них браковались из-за вибраций. Большинство выпушенных P-51K было поставлено ВВС Великобритании и Австралии.

Все модификации «Мустанга» в варианте фоторазведчика имели обозначение F- 6 с соответствующей литерой. Понятно, что F-6D/K были созданы на базе Р-5D К, они отличались от предшественников расположением фотокамер – все они были установлены снизу задней части фюзеляжа. Разведывательный комплект состоял из трёх камер: К-17 и К-27 для аэрофотосъемки с высот до 9100 м и К-24 для фотографирования с малых высот (0 – 3000 м). На этих самолётах сохранялся полный набор вооружения из шести 12,7-мм пулеметов. Завод Норт Америкэн в Лос-Анджелесе выпустил 136 F-6D. а в Далласе было построено 163 F-6K.

Еще один самолет 353-й FG, «Ginny», выкатился за пределы полосы в Рейдоне и увяз в английской грязи. Обратите внимание на опознавательные знаки пониженной заметности.

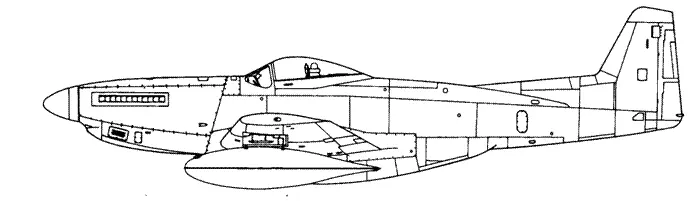

Р-51В

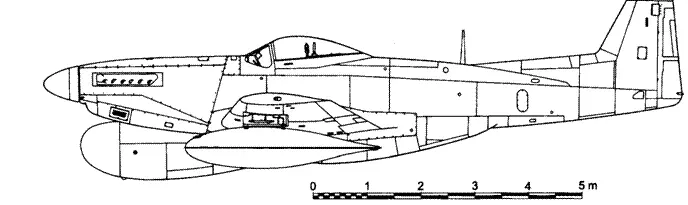

P-51D

Форкиль

Носовая часть

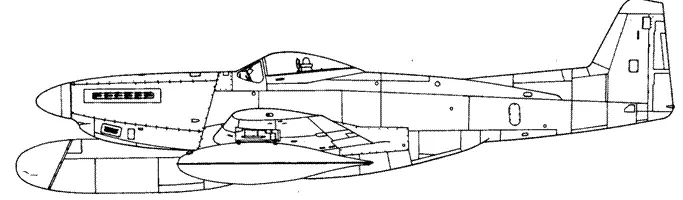

P-51D
