Этот Ил-2 являлся частью выставки военных трофеев в Будапеште, Венгрия, май 1942 г. Звезды из фюзеляж а вырезаны, сорвана обшивка с рулевых поверхностей. Застекленная задняя секция фонаря и отсутствие брони на его верхней части типично для Ил-2 ранних серий.

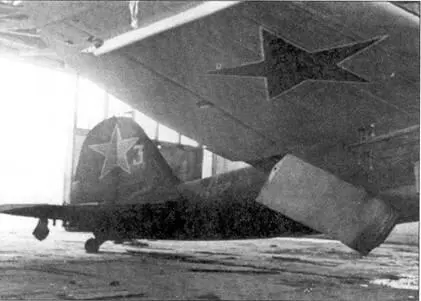

Ил-2 ранних серий, серийный № 1076621, желтый № 3. Нижняя поверхность фюзеляжа и часть закрылков окрашенны в черный цвет, но остальные нижние поверхности остались светло-голубыми. Самолет имеет внешнюю весовую компенсацию элеронов.
С самого начала самолет имел три недостатка, один из которых не был исправлен до конца 40-х годов — окончания производства Ил-10. Первым из них был плохой обзор из кабины пилота, вторым — небронированный фонарь стрелка (именно этот недостаток и не был исправлен в течении всех лет эволюции «Штурмовика»), а третьим — плохая устойчивость самолета в воздухе. Прототип характеризовался так же не вполне достаточным наступательным и оборонительным вооружением, состоявшим из пяти пулеметов калибра 7,62 мм (только один из них для обороны). Заводские испытания самолетов продолжались до 26 марта 1940 г., после чего 1 апреля 1940 г. уже несколько модернизированный ЦКБ-55 № 2 поступил в НИИ ВВС. где в течении 19 дней проходил государственные испытания. Выполнивший на нем 38 полетов майор А.К.Долгов и ведущий инженер Н.С.Куликов дали в общем положительное заключение («… может быть использован … после устранения основных недостатков») открыв тем самым ЦКБ-55 дорогу в ряды ВВС. Военные одобрили новый самолет, потребовав однако производства небольшой серии для проведения войсковых испытаний в полевых условиях. По завершении испытаний самолет получил наименование БШ-2.
Когда еще шли испытания ЦКБ-55 № 2, Ильюшин попросил ОКБ Микулина предоставить ему новый двигатель, который мог бы развивать большую мощность на малых высотах. В результате был создан мотор АМ-38, модернизация АМ-35. который развивал максимальную мощность не на высоте 5000 м, а на высоте немногим более 2500 м. АМ-38 отличался от АМ-35 рядом узлов. Большая мощность стандартных серийных двигателей АМ-38 -1600кВт при 2150 об/мин., вместо 1350 кВт при 2050 об/мин, у АМ-35 — была достигнута, кроме уменьшения высотности, изменением степени сжатия с 7,0 до 6.8. что однако сопровождалось небольшим увеличение веса (с 830 кг до 860 кг). Этот двигатель был установлен на модифицированный ЦКБ-55 № 1. остававшийся на заводе. Основными изменениями, введенными одновременно с заменой двигателя, было удлинение носовой части фюзеляжа на 50 мм (необходимость чего возникла из-за смещения двигателя вперед), увеличение площади стабилизатора на 3.1 % и поворот отъемных частей крыла на 5 градусов назад. Эти изменения повысили устойчивость самолета в воздухе и облегчили его пилотирование. Однако главным отличием было появившееся нал двигателем отверстие заборника воздуха к радиаторам воды и масла, установленных внутри фюзеляжа, за двигателем. Выход воздуха из них находился под фюзеляжем, в том месте, где ранее устанавливались выдвижные радиаторы. Хотя эти мероприятия и улучшали охлаждение двигателя, но в то же время что еще больше ограничило и так уже слабую видимость вперед из кабины пилота.
В мае в рамках подготовки ЦКБ-55 № 1 к очередному этапу испытаний, до того как в его конструкцию были внесены изменения, с ним, будучи в НИИ ВВС, ознакомился маршал К.Е.Ворошилов вместе с группой специалистов. Хотя был он полным профаном в вопросах военного вооружения, однако заметил, что самолет не отвечает тогдашним требованиям ВВС и докладывал Сталину, что необходимо задержать его производство до тех пор пока будет повышена его дальность н… потолок (как мы помним Ильюшин только месяцем ранее просил у Микулина новый двигатель, который давал бы большую мощность на меньшей высоте). Как видим это второе требование свидетельствует о полном отсутствии осведомленности Ворошилова в вопросе требований стоящих перед штурмовой авиацией (В те годы советская авиация была настроена на достижение максимальной дальности, скорости и потолка, поэтому Ворошилов (очевидно не понимая какие характеристики имеют значение) опираясь на эти директивы, утверждал, что Ил-2 имеет малый потолок), тем не менее, меньшая на 200 км дальность оставалась существенным недостатком. Дополнительно Ильюшину было приказано изменить вооружение с 4 пулеметов ШКАС калибра 7.62 мм на две разработанные к тому времени 23 мм пушки и два пулемета, увеличить толщину бронирования кабины (с 4–7 мм до 4-12 мм), а так же сделать самолет одноместным. И именно в этот момент, мы сталкиваемся с самым противоречивым и самым распропагандированным аспектом этой конструкции.
