С. Иванов - Субмарины США «Gato»

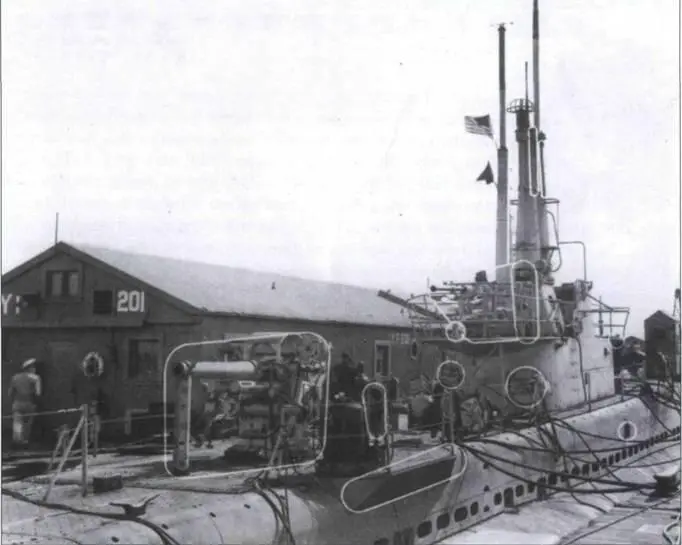

«Sand Lance» (SS 381) у верфей Mare Island, 27 февраля 1945 г. Лодка прошла крупную модернизацию и ремонт после того, как корма лодки получила сильные повреждения в результате попадания глубинной бомбы. На корме установлено пятидюймовое орудие. Деревянный настил палубы заканчивается как раз на уровне пушки. Дальше идет голая сталь, что встречалось очень редко. Передний перископ несет также радар ST, но лодка также оснащена более старым зенитным радаром SD.

Хорошо видно устройство легкого корпуса в передней части корпуса. Известно несколько вариантов конструкции корпуса у лодок класса Gato. Лодка «Sand Lance» имеет более острый вариант.

Многочисленные отверстия, которые пронизывают наружную обшивку и палубу можно увидеть на этом снимке лодки «Bowfin» (SS 287), сделанном 28 ноября 1944 г. Все видимые части легкого корпуса (исключая палубы) всегда окрашивались в матовый черный цвет, независимо от того, какой лодка несла камуфляж. В данном случае лодка несет камуфляж Measure 32/3SS-B — «light gray job». Корма выкрашена в черный цвет, а дальше следуют участки Ocean Gray 5–0 и Haze Gray 5-H.

«Hake» (SS 256), 30 ноября 1943 года, перед уходом в первый тихоокеанский боевой поход. Лодка совершила два безуспешных боевых похода в Атлантике, после чего ее перевели на запад. Комплектация лодки типична для середины войны. Есть только одна особенность. Кроме стандартных антенн радаров SD и SJ лодка несет необычные антенны, установленные на рубке. Эти антенны выглядят как стержень на трех подпорках, они установлены по одному со всех сторон рубки. Один горизонтально расположен на передней стенке, другой под углом 45 гр на борту, еще один виден за задней стенкой под прожектором. Назначение этих антенн неизвестно, возможно, это была ранняя модификация пеленгатора DBU детектора радаров APR-1.

Электронная начинка субмарины не ограничивалась одними радарами. Лодки класса Gato с большим успехом использовали детектор низкочастотных радаров APR-1, регистрирующий работу радаров с рабочей частотой до 40 см. Детектор радара представлял собой радиоприемник, регистрирующий импульсы радаров противник Детектор APR-1 перехватывал сигналы японского зенитного радара «Тип 3 Mk 1», наиболее распространенный на японском флоте. Этот радар работал на частоте 2 м. Позднее появился анализатор импульсов SPA-1, который определял частоту повторения импульсов (Pulse Repetition Frequency, PRF) и ширину импульса (Pulse Width, PW). К концу войны распространение получил новый детектор, способный улавливать сигналы японского радара Mk 2 mod 2, работавшего в S-диапазоне за пределами диапазона APR-1, — APR-5AX/SPR-2.

Другим важным датчиком на подводной лодке был сонар. Сонар мог работать в активном режиме для определения расстояния и курса до цели, а также в пассивном режиме, когда он просто регистрировал источники шума. В отличие от радара сонар постоянно регистрировал шум, отражавшийся от поверхности воды или температурных слоев воды, и даже издаваемый косяками рыб. Наконец, шум издавала сама лодка. Все эти факторы привели к недооценке роли сонара перед войной. Тактическая доктрина предусматривала, что лодка будет атаковать цели, обнаруженные визуально или сонаром в пассивном режиме. В активном режиме сонар предполагалось использовать только для определения расстояния до цели. В реальном бою капитан избегал использовать сонар в активном режиме, так как звуковой импульс, испускаемый сонаром, демаскировал лодку.

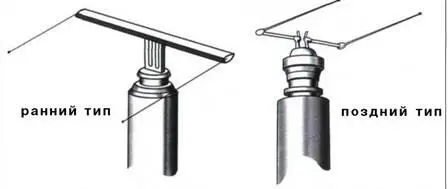

Антенны радара SD

Антенны радаров

Три матроса поднимают победные флажки над рубкой субмарины «Batfish» (SS 310), Перл-Харбор, Змарта 1945года. Антенна позднего радара SJ в виде открытого параболоида видна в передней части рубки. Рядом с ней антенна радара SD позднего типа. Короткая антенна детектора APR-1 повернута к матросу в центре. Кормовой ТВТ торчит над локтем верхнего матроса.
