С. Иванов - Субмарины США «Gato»

76,2-мм пушка (50 калибров)

102-мм пушка (50 калибров)

127-мм пушка (25 калибров)

Расчет палубного орудия лодки «Albacore» (SS 218) ведет огонь из четырехдюймовой пушки по сампану или траулеру. У матросов более воинственный вид, чем на предыдущем снимке.

Носовая четырехдюймовая пушка лодки «Flier» (SS 250), верфь Mare Island, 2 7 апреля 1944 года. Усиленное место крепления на палубе позволяет ставить разные орудийные лафеты. Пушка выкрашена в матовый черный цвет, как и остальная лодка, исключение составляют трущиеся части ствола, которые не окрашены, а покрыты слоем масла.

Погрузка торпеды. Рядом стоит пятидюймовая пушка. Субмарина не определена, май 1945 года. Торпеду надо уложить в тележку, стоящую рядом с пушкой.

Вице-адмирал Чарльз Локвуд (командующий подводным флотом на Тихом океане) отмечает успешное завершение боевого похода лодки «Balao» (SS 285), начало 1945 года. Локвуд слева, за стволом пятидюймовки длиной 25 калибров с шестью отметками, означающими потопление из пушки шести небольших судов. Рядом с ним лицом к камере стоит капитан субмарины Роберт Уортингтон, которого мы несколькими снимками раньше видели в кают-компании лодки «Silversides».

Пятидюймовая пушка со стволом длиной 25 калибров изначально разрабатывалась как зенитка. Ее лафет допускает высокие углы возвышения, что и демонстрируется на этом снимке, сделанном на корме подводной лодки «Sea Cat» (SS 399).

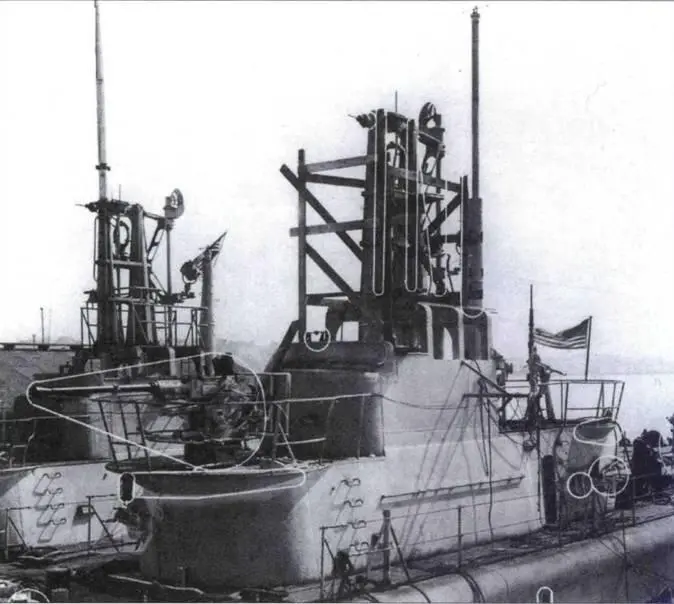

«Ray» (SS 271) у верфей Mare Island, 12 марта 1945 года. На передней «сигаретной палубе» стоит 40-мм «бофорс». Лодка несет камуфляж Ms 32/9SS. Соседняя субмарина не определена. Хотя обе лодки принадлежат к классу Gato, у них множество отличий.

40-мм пушка Бофорс)

Эти 132 лодки образовали подкласс, названный по имени первой лодки USS Balao (SS 285). Конструктивно эти лодки имели немного особенностей. Прежде всего, следует отметить, что в целях ускорения производства у лодок подкласса Balao упростили часть внутренних деталей. Кроме того, прочный корпус начали делать из 22,2-мм высокопрочной стали. Высказывались опасения, что твердая сталь окажется хрупкой по сравнению с мягкой сталью прочных корпусов первых лодок класса Gato, но опасения оказались безосновательными. С новым прочным корпусом предельная глубина погружения увеличилась до 122 м (400 фт), а расчетная глубина разрушения корпуса достигла 183 м (600 фт). Предполагалось, что использование более прочных сталей позволит увеличить глубину в еще большей степени, но выяснилось, что глубину ограничивает не столько прочность корпуса, сколько прочность герметических уплотнителей, тех же сальников гребных винтов, и способность насосов откачивать воду под большим давлением. Переход на новый корпус был сопряжен со значительными трудностями из-за переналадки и переоснастки. Тем не менее, Electric Boat Company сумела выполнить переход в срок, и уже первая лодка 42го фискального года «Perch» (SS 313) получила усиленный прочный корпус. Верфь Manitowoc, зависевшая от технической документации, представляемой Electric Boat Company, первые четыре из заказанных лодок собрала со старыми прочными корпусами (SS 361–364). Эти четыре лодки оказались единственными представителями своего подкласса, не имевшими усиленного прочного корпуса. Где-то в середине серии в конструкцию лодок внесли изменения, позволявшие погрузить в носовой торпедный отсек четыре дополнительные торпеды. Благодаря этой мере число торпед, взятых на борт, достигло двадцати восьми. Позднее подобным образом переделали многие более ранние лодки.
