С. Иванов - Субмарины кригсмарине

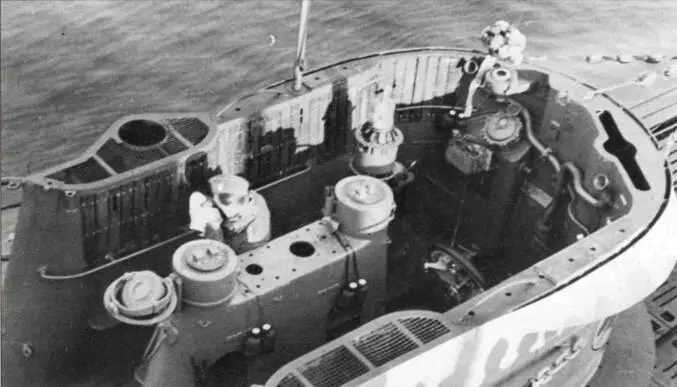

Вид сверху на мостик U-130 серии IXC показывает существенные отличия по сравнению с VII серией. Все элементы те же, но расположены совсем по-другому. По осевой линии слева направо находятся магнитный компас, тумба перископов с двумя убранными перископами, отверстия между ними – для выдвигающейся антенны ближней связи, UZO сдвинут от центра влево, дальше расположен верхний люк и командный пост с голосовой трубой, репитером компаса и машинным телеграфом, перед ним – ниша для антенны радиопеленгатора. Шахты вентиляции проходят по бортам ограждения рубки, у той, что слева, имеется отверстие для выдвигающейся антенны дальней связи, а на поставленном слева на кромке ограждения рубки и украшенном цветами командирском флагштоке поднят вымпел.

«Летящий» на привязи, Fa.330 «Бахштельце» буксируется лодкой IX серии в Индийском океане. Это был единственный район, где относительно небольшое число целей и эскортных кораблей делало его использование более необходимым и более безопасным. Большое число членов команды находится на палубе на случай, когда надо будет обеспечить посадку змея.

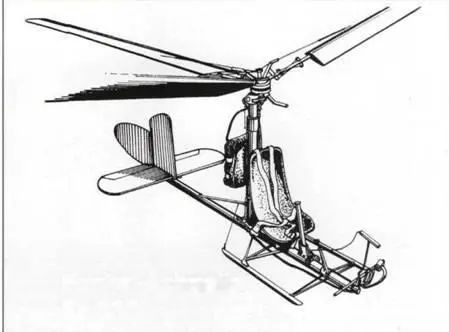

Focke-Achgelis Fa.330

Представляя собой бездвигательный автожир, Fa.330 работал по тому же принципу, отличаясь только тем, что его необходимо было буксировать, чтобы он оставался в воздухе. Конструкция аппарата была предельно проста и состояла из вертикальной стойки с трехлопастным ротором наверху и горизонтальной балки с посадочными полозьями под ней, сиденьем пилота впереди и обтянутыми полотном управляющими поверхностями сзади. Скорости в 18 узлов лодки IX серии было достаточно, чтобы удерживать аппарат в воздухе, буксируя его на 150-метровом кабель-тросе с вмонтированным телефонным проводом. Всего семь минут требовалось с момента всплытия подводной лодки на сборку аппарата и его подъем на высоту 120 м. Обратный процесс был гораздо более длительной операцией, буксирный трос постепенно выбирался лебедкой, тогда как пилот старался уменьшить высоту. В случае внезапного появления эскортного корабля противника командир подводной лодки оказывался поставлен перед безрадостным выбором бросить ли ему Fa.330 вместе с пилотом, который не мог оставаться в воздухе и ожидать, когда лодка снова всплывет, либо выполнить рискованно медленную операцию посадки. Именно по этой причине Fa.330 были непопулярны среди подводников и, хотя было выпущено 200 змеев, только несколько были использованы и только в Индийском океане, где относительно небольшое число как целей, так и противолодочных кораблей делало их применение как более полезным, так и более безопасным. Как минимум дважды Fa.330 пересекались с гидросамолетами Е14Y1 («Глен») японских подводных лодок во время встреч с ними в Индийском океане.

Где только не говорили о несчастливой истории взаимодействия Кригсмарине и люфтваффе, но был один район, где оба вида вооруженных сил успешно работали вместе. Действуя главным образом из Тромсё, Норвегия, группа SAGr 130, вооруженная летающими лодками BV. 138C, вела успешную разведку маршрута движения конвоев в Мурманск до сентября 1942 г., когда появление эскортных авианосцев сделало эту задачу очень опасной. Позже, в августе 1943 г., взаимодействие между этими самолетами и 11-й флотилией подводных лодок продолжилось. Теперь BV.138 смогли удвоить радиус поиска, выходя на встречу с подводными лодками, главным образом в закрытых водах у Шпицбергена, где дозаправлялись для обратного полета. Наиболее драматичным примером такой совместной работы стало развертывание в конце лета 1943 г. двумя подводными лодками передовой базы для гидросамолетов на острове Новая Земля у сибирского побережья Советского Союза, что позволило вести глубокую разведку в Карском море в поисках конвоев.

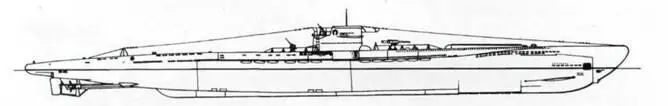

Туре XB

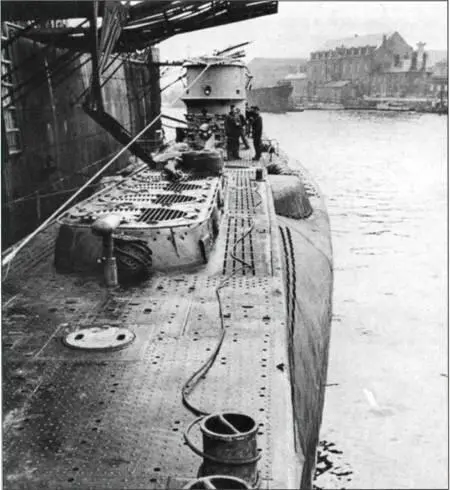

Находящаяся в гавани Киля осенью 1942 г. U-119 серии XB уже прошла работы по модернизации. Шесть минных труб в носовой части еще можно использовать, все 24 внешние шахты по бортам задействовать уже нельзя из-за размещенных с каждого борта четырех контейнеров для запасных торпед. Т-образный прибор перед ограждением минных труб – это «акустический молот» гидрофона.
