С. Иванов - F6F Hellcat Часть 1

Фирма Grumman внесла свой вклад в разнообразие видов опознавательных знаков. С самого начала на заводах фирмы последовательно не наносили цветные элементы знака, оставляя только белую звезду и белые прямоугольники. Это самоуправство не лезло ни в какие ворота, но несмотря на постоянные замечания со стороны приемочной комиссии, фирма продолжала наносить на самолеты упрощенные опознавательные знаки. В итоге, Грумман настоял на своем, и его вариант опознавательного знака получил официальное признание в Specification AN-I-9b Amendment № 1 от 10 июня 1946 года.

Очередное изменение опознавательных знаков имело место в 1947 году. В New National Insignia Appendix I от 15 мая 1947 года к уже существовавшему опознавательному знаку добавлялась горизонтальная красная (ANA 509) полоска шириной 1/6 радиуса круга. Полоска проходила по центральной оси обоих прямоугольников по бокам звезды.

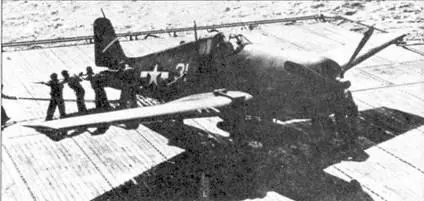

F6F-3 «31» из VF-5 закатывают на лифт на авианосце «Yorktown» после налета на остров Уэйк. Октябрь 1943 года.

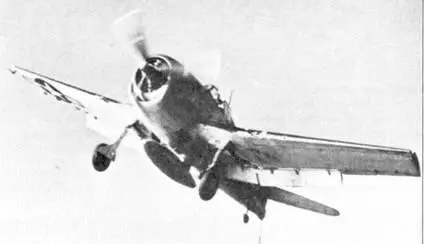

F6F-3 «91» из VF-10 «Grim Reapers», авианосец «Enterprise», январь 1944 года.

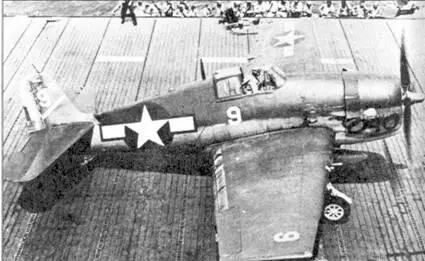

F6F-3 (41090) «9» из VF-1 садится на палубу авианосца «Yorktown», июнь 1944 года. Обратите внимание на то, что последние три цифры серийного номера грубо намалеваны на капоте двигателя.

На прототипах и серийных машинах концы лопастей винта на длину 102 мм (4 дюйма) покрывали оранжево-желтой (Glossy Orange Yellow ANA 506 — FS 13358) или оранжевой (Glossy International Orange ANA 508 — FS 12197) краской, а всю остальную часть лопастей закрашивали матовой черной краской (Non-Specular Black ANA 604 — FS 37038), которая со временем становилась полуматовой.

Внутренние части самолетов: ниши главного шасси, кабину, внутренние поверхности фюзеляжа и капота двигателя закрашивали матовой зеленой краской для внутренних поверхностей (ANA 611 Non-Specular Interior Green — FS 34151), введенной 22 декабря 1942 года документом Aer-E-2574-MVS, F38-2.

Приборная доска, внутренние поверхности стоек фонаря покрывались полуматовой черной краской (ANA 514 Semi-Gloss Instrument Black — FS 27038). Такой же краской покрывался щиток экрана радара на ночных истребителях.

Кожух передачи двигателя и его картер покрывались блестящей серой краской для двигателей (ANA 513 Engine Grey).

Документ SR-2d (подписан 22 декабря 1943 года, вступил в силу 6 марта 1944 года) определял, что капот двигателя изнутри следует покрывать матовой черной краской (Non Specular Black ANA 604). а не зеленой, применявшейся до того времени. Кроме того, в документе определялось, что большинство надписей: род войск (NAVY, \MARINES), тип самолета, серийный номер — должны были делаться буквами и цифрами высотой 1 дюйм (25,4 мм) в верхней части обеих сторон киля белой (ANA 601) краской. На руле направления наносился тип самолета, на киле в верхней части помещалось слово «NAVY» или «MARINES», а под ним с интервалом 1 дюйм следовал серийный номер. Серийные номера, название рода войск и тип самолета в годы войны наносили только на киль. Это правило охватывало как ВМФ, так и корпус морской пехоты США, Первые месяцы надписи делались черными буквами высотой 1 дюйм. На фюзеляж надписи перенесли лишь после войны, когда 2 января 1947 года в действие вступил документ Specification SR-2f.

В ходе военных действий на Тихом океане использовались геометрические символы в роли тактических эмблем отдельных авиационных групп на авианосцах. Систему унифицировали 27 января 1945 года. Было введено 27 геометрических фигур, которые наносили белой краской на киле и крыльях. Позднее фигуры заменили буквенными кодами. Кодовые алфавитно-цифровые обозначения на фюзеляже были обычно белого цвета.

Большинство тактических обозначений частей представляли собой надписи буквами высотой 16 дюймов (381 мм), сделанных белой краской (ANA 601). Надписи делались по обеим сторонам киля. Часто код повторялся по обеим сторонам капота двигателя.

Несколько первых серийных F6F-3, которые участвовали в различных квалификационных испытаниях, несли на капоте двигателя номер (не путать с серийным номером). Номер состоял из цифр высотой 12 дюймов (304,8 мм). Номера наносили белой смываемой краской (Temporary White).

В последний период службы истребителей «Hellcat» в резервных частях использовались дополнительные тактические обозначения в виде полос, сделанных блестящей краской оранжевого цвета (Glossy International Orange ANA 508-FS 12197).
