С. Иванов: Nortrop P-61 BLack Widow Тяжелый ночной истребитель США

Ряд изменений был внесен в конструкцию самолетов 5-й серии (P-61B-5-NO, серийные номера 42-39498 — 42-39500) и 6-й серии (P-61B-6-NO, 47 самолетов, серийные номера 42-39501 — 42-39547). Крылья с четырьмя пилонами устанавливались на 25 самолетах 10-й серии (P-61B-10-NO, серийные номера 42-39548 -42-39572).

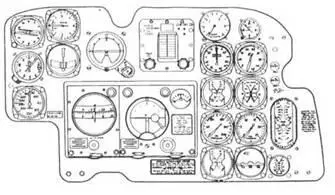

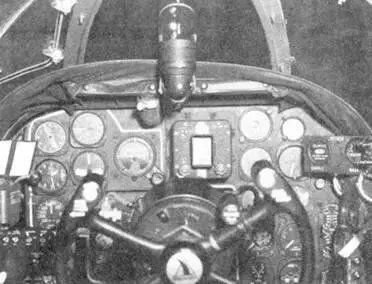

Приборная доски летчика истребителя P-61В. Небольшой прямоугольник в центре приборной доски — индикатор РЛС, над приборной доской установлен оптический прицел.

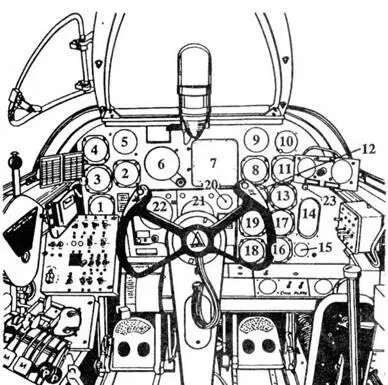

P-61В Приборная доска

1. указатель скорости 2. индикатор крена и скольжения 3. альтиметр 4. радиокомпас 5. вариометр 6. гирогоизонт 7. индикатор РЛС S. указатель давления 9. радиовысотомер 10. часы 11. тахометр 12. указатель температуры масли 13. указатель температуры головок цилиндров двигателя 14. указатель уровня топлива 15. индикатор датчика количества воды 16. индикатор положения шасси и закрылков 17. указатель давления топлива 18. указатель температуры воздуха в карбюраторах 19. указатель давления маслосистемы 20. вакуумный индикатор 21. гироскопический индикатор крена и скольжения 22. гироскопический датчик угловой скорости

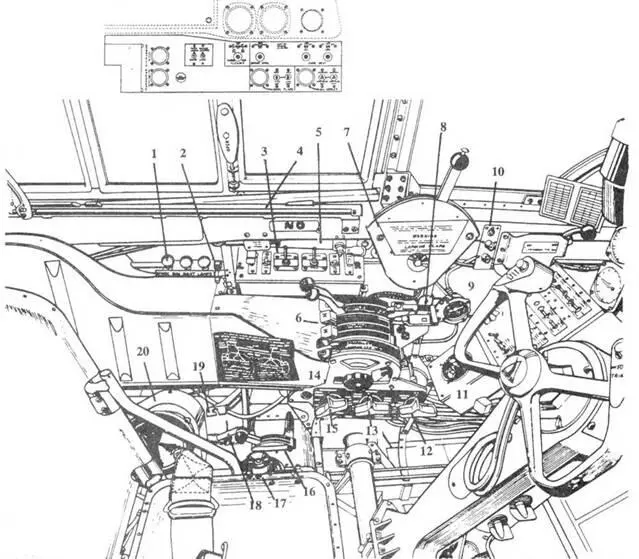

P-61В левый борт

1. включение подсветки оптического прицела 2. тумблеры светотехнического оборудования 3. звуковой индикатор уборки/выпуска шасси 4. сложенная рама прибора ночного видения 5. панель управления во (душными винтами 6. рычаги управления двигателями 7. рычаг уборки/выпуска закрылков 8. переключатель системы впрыска воды в цилиндры 9. индикатор давления в системе приводов воздушных тормозов 10. индикаторная лампа убранного положения закрылков 11. управление магнето 12. вентиль 13. управление топливными баками правой плоскости крыла 14. фиксатор рычагов управления двигателями 15. управление топливными баками левой плоскости крыла 16. управление турбонагнетателями 17. управление триммерами рулей направления 18. аварийный выпуск шасси 19. фиксатор рычага аварийного выпуска шасси 20. управление триммерами рулей высоты

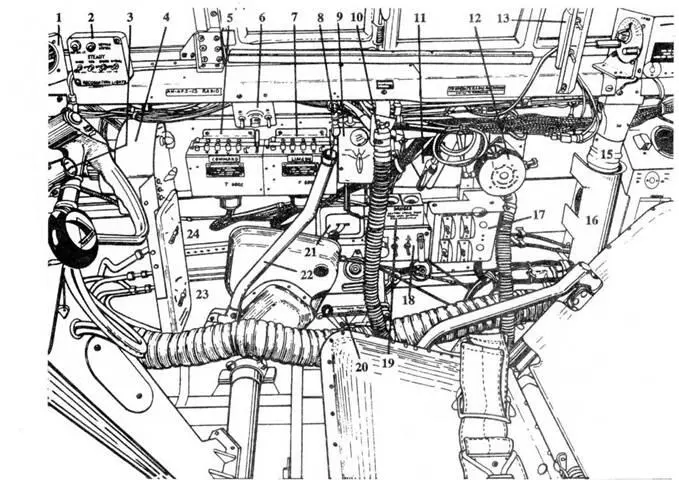

P-61В Правый борт

1. указатель давления кислородной системы 2. панель управления аэронавигационными огнями 3. управление сбросом бомб и внешних топливных баков 4. управление радиостанцией AN/APN-1 5. панель управления радиосвязным оборудованием 6. управление радио станцией AN/APS-13 7. панель управления радиосвязным оборудованием Я. освещение панели 9. коммутационный блок радиосвязного оборудования 10. гибкий шланг подачи кислорода 11. вентиль противообледенительной системы 12. вентиль кислородной системы 13. управление наддувом топливных баков 14. приемник дальномера ВС-1206 15. магистраль обогрева кабины 16. крепеж магистрали обогрева кабины 17. управление бомбосбрасывателем 18. блок системы опознавания свой-чужой 19. детонатор системы свой-чужой 20. управление автопилотом 21. вентилятор 22. ручной насос гидросистемы 23. вентиль магистрали ручного насоса гидросистемы 24. управление автопилотом

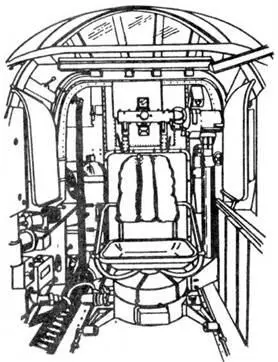

Кресло стрелка

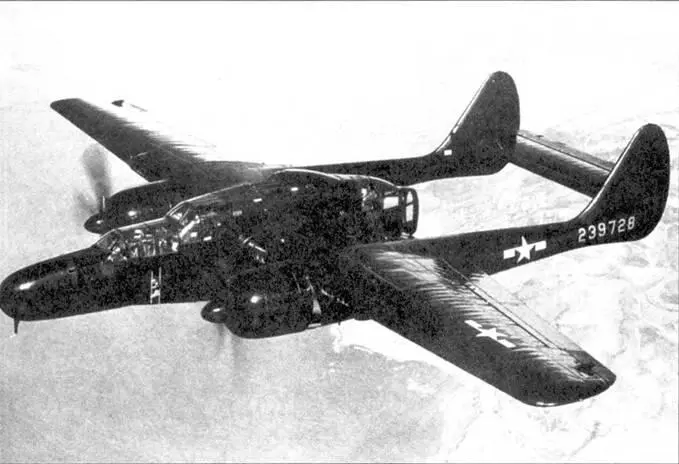

Новенький P-61B-15 в испытательном полете над Южной Калифорнией, лето 1845 г. Глянцевая черная окраска оказалась более эффективной, чем матовая черная.

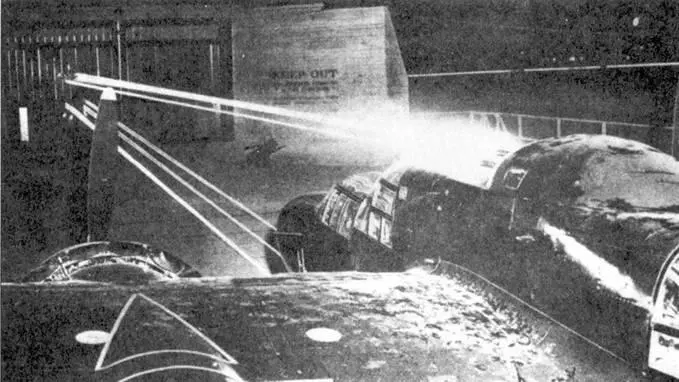

Пристрелка бортового вооружения истребителя P-61В. Пушки при установке юстировались так, чтобы точка схождения их трасс находилась на расстоянии 150 м от самолета, точка схождения трасс пулеметов турели — 300 м.
