С. Иванов - Японские тяжелые крейсера типа «Миоко»

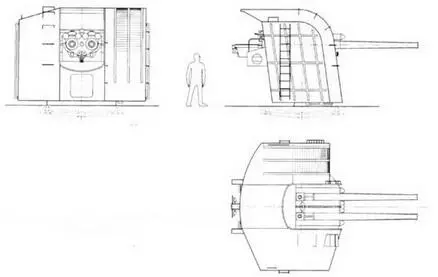

Спаренное универсальное 127-мм орудие Масштаб 1: 100

Расчет 25-мм зенитной пушки.

Лафет пушки оснащался электрическим приводом в виде двигателя, развивавшего 10л.с. при 700 об./мин. Скорость горизонтального наведения в механическом режиме равнялась 6 гр/сек, скорость вертикальной наводки 12гр/сек. При отказе двигателя имелась возможность аварийного ручного наведения орудия. Расчет одной пушки составлял 11 человек. Масса установки «А1 мод 1» с 2-мм полубашней 24,5 т. Зенитные пушки в полубашнях стояли на уровне бронепалубы напротив дымовых труб. Артиллерийские погреба для зенитных пушек оборудовали на уровне средней палубы в районе котельного отделения № 1. Оттуда выстрелы транспортером подавались на уровень бронепалубы, а затем вручную подносились к пушкам. Зарядка пушек производилась вручную при любом угле возвышения.

В ходе модернизации 1939/41 гг. крейсера довооружили стандартными 25-мм зенитными пушками. Это была японская модификация французской пушки Hotchkiss образца 1930 года. Японцы оснастили пушку пламегасителем типа Rheinmetall и наладили ее выпуск на базе арсенала в Йокосуке под обозначением «96 сики 25 мм кидзю 1 гата».

6 августа 1936 года на вооружение японской армии приняли как базовый вариант 25-мм пушки, так и ее спаренный вариант. Пушка стояла на лафете с электрическим приводом (мощность двигателя I л.с.), обеспечивающим горизонтальное наведение со скоростью 18 гр/сек и вертикальное — со скоростью 12 гр/сек. Каждая пушка оснащалась системой управления огнем «95 сики». На практике оказалось, что пушки уже не способны эффективно бороться с американскими самолетами, летавшими со все большей и большей скоростью. Масса спаренной пушки составляла 1,1 т. В 1941 г. появились строенные пушки массой 1,8 т, а в 1943 году — одиночная пушка массой 785 кг. Пушки могли заряжаться при любом угле возвышения.

Артиллерийские погреба находились между башнями №№ I и 2. Магазины на 15 выстрелов подавались на высоту средней палубы по правому борту. Оттуда их переносили к середине корабля, где стояли 25- мм пушки.

Расчет 25-мм пушки состоял из семи человек (расчет строенной пушки достигал девяти человек).

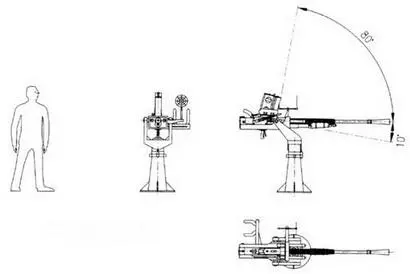

Зенитная 25-мм пушка

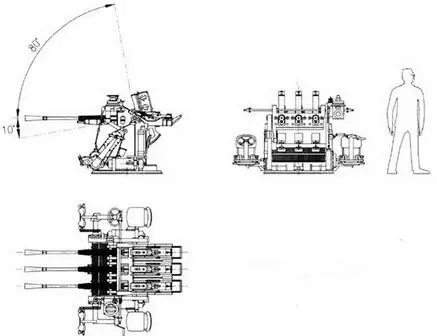

Строенная 25-мм зенитная пушка

В 1935 году на крейсера поставили по восемь 13,2-мм зенитных пулеметов «хо сики» (2x4). Из поставили по углам кормовой трубы на месте старого поста управления огнем снятых 120-мм зениток.

13,2-мм пулеметы также были сконструированы французской фирмой Hotchkiss, право на лицензионный выпуск Япония приобрела 4 февраля 1933 года. В 1935 году пулеметы приняли на вооружение под названием «хо сики 13 мм» и начали устанавливать на корабли. Пулеметы имели магазинное питание, емкость магазина 15 патронов.

Масса одиночного пулемета со станком составляла 213 кг («I гата») или 113 кг («6 и 7 гата»), масса спаренного пулемета 313 кг, счетверенного 1163 кт. Наведение в горизонтальной и вертикальной плоскостях ручное.

Первоначально мелкокалиберное зенитное вооружение крейсеров состояло из пары 7,7-мм пулеметов Lewis. Лицензию на выпуск этих пулеметов Япония купила у Великобритании в 1926 году и наладила выпуск пулеметов под обозначением «92 сики 7,7 мм кидзюн». Масса пулеметного станка 26 кг. Пулемет имел ленточное питание, емкость ленты 100 патронов. Демонтаж 7.7- мм пулеметов с японских кораблей начался в 30-х гг. С крейсера «Миоко» пулеметы сняли в ходе модернизации 1939/41 гг.

Поначалу торпедное вооружение крейсеров состояло из двенадцати торпедных груб калибра 610 мм «13 сики» (4x3), установленных неподвижно на высоте средней палубы в районе машинного отделения. В мирное время боекомплекг корабля составляли 24 торпеды «8 нендо сики 2 го», в военное время корабли могли брать на борт до тридцати шести торпед.

Во время модернизации 1934/35 гг. с кораблей сняли старые ТА. Вместо них на крейсера установили поворотные ТА на спонсонах под палубой на корме. Благодаря этому шагу удалось уменьшить риск повреждений в случае детонации БЧ торпед, так как торпеды находились на открытом пространстве. Первоначально планировалось установить шестнадцать ТА «92 сики 1 гата» (4x4), но в итоге ограничились установкой восьми (2x4). Боекомплект 18 торпед: восемь заряжены в ТА, восемь запасных. Запасные торпеды хранились неподалеку от торпедных аппаратов, их БЧ были защищены бронекарманом из стального листа толщиной 25 мм.
