Электрическая энергия на корабле применялась для приведения в действие башенных установок, подачи боеприпасов, вентиляторов, моторов электрического рулевого привода, водоотливной системы, а также для питания 1 200 ламп внутреннего освещения помещений. Расчет был сделан на 10-свечевую мощность ламп или с соответствующим сокращением числа ламп, также и на мощности 1 5, 30 и 50 свечей.
Приложение № 2
Эскадренные броненосцы “Ретвизан” и “Цесаревич”
(Из архива В. П. Костенко)
Серия броненосцев типа «Пересвет» строилась по основной программе судостроения 1895 года, по которой было намечено к постройке 5 броненосцев. Последние 2 корабля этой программы резко отличались от «Пересвета» и принадлежали к двум совершенно различным типам, хотя с одинаковым артиллерийским вооружении и приблизительно одним тоннажем. Они были одновременно заказаны двум заграничным заводам в 1898 году после дополнительного чрезвычайного ассигнования на судостроение и явились яркими выразителями двух противоположных тенденций в морской технике и тактике конца XIX века. В основе этих различий лежало разное понимание обстановки морского боя.
Русское Морское министерство, давая за границу заказ на 2 броненосца лучшим заводам Франции и Соединенных Штатов, стремилось получить два противоположных технических решения одной и той же тактической задачи: получить образцовый боевой корабль для эскадренного боя, чтобы сделать затем выбор проекта при постройке серии в 5 броненосцев по программе 1 898 года, которые решили строить уже в России на Петербургских заводах. Эти два корабля при одинаковом тоннаже, артиллерии и скорости хода имели совершенно различную конструкцию корпуса, систему бронирования, расположение артиллерии, мореходные качества, высоту народного борта и внешний вид.
Проект «Цесаревича»
Совершенно иным типом корабля по конструкции и расположению артиллерии был броненосец «Цесаревич», являющийся воплощением идей французского корабельного инженера Эмиля Бертэна. Во многих отношениях он явился выразителем новых принципов военного кораблестроения в вопросах броневой зашиты от артиллерийских снарядов и торпедных взрывов, а также в вопросах живучести и непотопляемости.

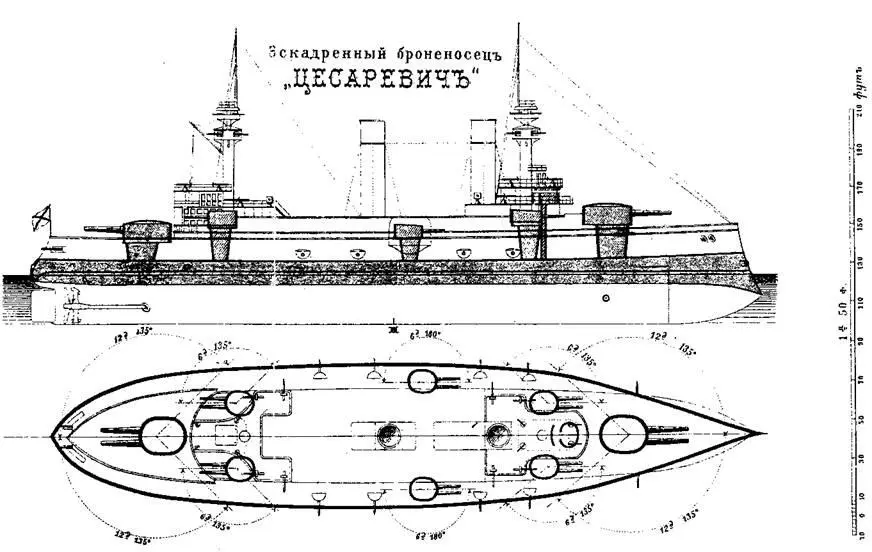

Броненосец “Цесаревич” (Схема бронирования и вид сверху с указанием секторов обстрела башен)
Техника дальнейшего развития типа боевого корабля усвоила и усовершенствовала новые принципы, заложенные в проекте «Цесаревича», применив их к кораблям, созданным после русско-японской войны на базе полученного боевого опыта. Таким образом «Цесаревич» оказался родоначальником нескольких последующих поколений броненосцев и многие его черты, усвоенные последующими кораблями, можно проследить вплоть до эпохи линкоров, вступивших в современную, мировую войну.
Проект был разработан главным инженером фирмы "Forges et Chantiers de la Mediterranee" в Тулоне инженером М. Lagane. Основные конструктивные особенности «Цесаревича» являются продуктом постепенного развития французского типа броненосцев начиная с «Jaureguiberry» (1893) и кончая классом «Republigue» и «Democratic» (1904). «Republigue» проектировался инженером Бертэном одновременно с «Цесаревичем», но был закончен постройкой несколько позже.
Типичными чертами «Цесаревича», отличавшими его не только от «Ретвизана», но и от всех предшествующих серий русских броненосцев («Петропавловск», «Пересвет») были следующие характерные конструктивные особенности:
а) Расположение палуб: 4 надводных палубы, в том числе 2 броневых на всем протяжении корабля, а именно: нижняя броневая палуба — 40 мм, батарейная или главная — 50 мм, верхняя — 7 мм и спардек от форштевня до кормовой 1 2-дм. башни. Высота надводного борта при форштевне на полубаке — 7,8 м (26 фут.).
б) Мореходность. Высокий надводный борт и завал наружной обшивки выше броневого пояса обеспечивал высокую мореходность в свежие океанские погоды.
в) Бронирование. По ватерлинии от пояса до кормы имелись 2 непрерывных броневых пояса. Нижний главный пояс имел верхнюю кромку выше ватерлинии на 500 мм. Нижний шельф под ватерлинией на 1 500 мм.
Толщина броневых плит при верхней кромке: между 12-дм. башнями равнялась 250 мм, при нижней кромке 1 70 м, в нос и в корму от 12-дм. башен от 230 до 1 70 мм. Верхний пояс имел 200 мм, в нос от 12-дм. башен убывал до 120 мм, в корму от 12-дм. башни до 130 мм.
