Рафаил Мельников - “Цесаревич” Часть I. Эскадренный броненосец. 1899-1906 гг.

Общая высота поясной брони: при миделе — 3,67 м, в носу — 4,4 м, в корме — 4,0 м.

2 броневые палубы: главная накрывала бортовую броню, по всей длине корабля, толщиной 50 мм; нижняя — на 300 мм выше ватерлинии состояла из 2 слоев по 20 мм (всего 40 мм).

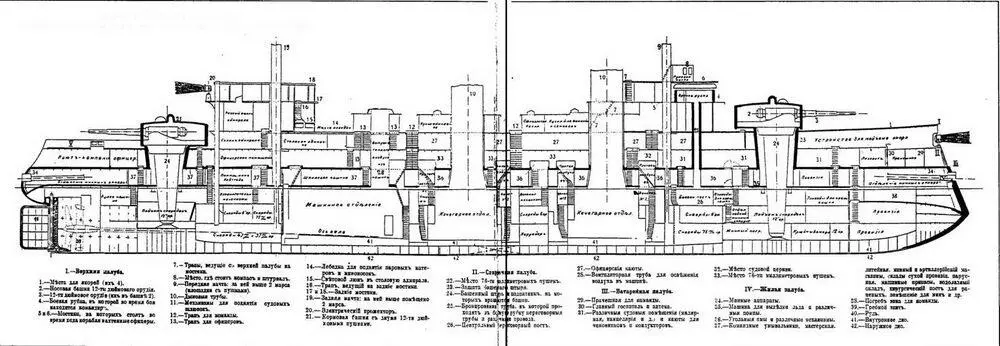

Броненосец “Цесаревич" (Продольный разрез с указанием отсеков и помещений)

Противоминная броневая переборка на длине 88,8 м в расстоянии около 2 м от борта, из 2 слоев по 20 мм, (всего 40 мм) притыкается нормально к наружной обшивке по скуле и заменяет 5-й стрингер; соединяется по радиусу 2 м с нижней броневой палубой.

Башни 12-дм. орудий: вращающаяся часть — 254 мм, рубашка под броней —30 мм, поданные трубы — 229 мм, рубашка — 30 мм, крыши из 3 слоев обшей толщины 60 мм.

Боевая рубка эллиптической формы (размеры внутри рубки 3,85x3,25 м): вертикальная броня — 251 мм, крыша — 45 мм, труба зашиты проводов — 1 27 мм.

Полный вес крупповской цементированной брони, броневых палуб, противоминной переборки, деревянной подкладки и броневых бортов — 4325 т или 33 % от нормального водоизмещения.

г) Расположение артиллерии: 4 12-дм. орудия в парных башенных установках на полубаке и юте.

Оси орудий 12-дм. носовой башни — 9,6 м над ватерлинией.

12 6-дм. орудий в 6 двухорудийных башнях, из них на спардеке 4 башни: 2 башни позади носовой 12-дм башни и 2 впереди кормовой 12-дм., с обстрелом по носу и по корме, в пределах дуги 135°.

На верхней палубе при миделе между кочегарками 2 башни, каждая с обстрелом по носу и по корме по дуге в 180°.

16 75-мм орудия размешены: 8 орудий в центральной батарее на главной палубе, 2 орудия в корме на главной палубе, 2 — в носу на верхней палубе, 2 —на носовом мостике, 2 — на кормовом мостике.

Огонь прямо по носу и по корме: 2 12-дм., 8 6-дм., 4 75-мм.

Огонь прямо по траверзу: 4 12-дм., 6 6-дм. и 8 75-мм.

д) Схема непотопляемости, «Цесаревич» по системе, введенной Бертэном, был первым кораблем, который получил по ватерлинии высокий броневой пояс от носа до кормы из 2 рядов плит, возвышающийся над уровнем воды на 2,1 7 м, и 2 непрерывных броневых палубы.

Верхняя броневая накрывала поясную броню, а нижняя спускалась к нижней кромке пояса на 2,5 м под грузовую ватерлинию. Броневой пояс 2 бортов и 2 связанные с ним броневые палубы образовывал на уровне ватерлинии замкнутый со всех сторон броневой ящик, или своего рода понтон, разделенный на большое число отделений продольными и поперечными переборками. Этот бронированный клетчатый слой на уровне ватерлинии должен был обеспечивать боевую остойчивость и плавучесть броненосца при всех артиллерийских повреждениях, а также надежно прикрывать все жизненные помещения ниже ватерлинии от проникновения как целых снарядов, так и осколков при разрыве между броневыми палубами.

Все главные поперечные переборки были доведены до нижней броневой палубы, прочно связаны с ней и не имели никаких дверей. С нижней броневой палубы в трюмы не было ни сходных шахт, ни горловин. Все шахты, элеваторы и угольные погрузочные рукава и вентиляционные каналы были выведены или на батарейную палубу, или еще выше на верхнюю. Чтобы с нижней палубы спуститься вниз в кубрики или в трюмы, предварительно надо было подняться на батарейную палубу и оттуда спускаться вниз по вертикальной непроницаемой шахте.

По нижней броневой палубе, изолированной от трюмов, были устроены в поперечных переборках водонепроницаемые двери на задрайках (вблизи диаметральной плоскости). При таком расположении дверей они не представляли угрозы для непотопляемости, обеспечивая в то же время крайне важное сообщение вдоль корабля, между 2 броневыми палубами, сплошь защищенное броней от разрывов фугасных снарядов и осколков.

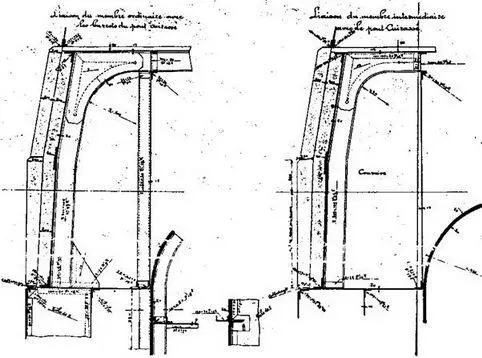

Броненосец “Цесаревич" (Сечения броневого пояса в районе миделя)

По боевому расписанию и по водяной тревоге двери должны были держаться задраенными.

е) Принцип автономности отсеков. Помещения над нижней броневой палубой в пределах борта, защищенного противоминной переборкой делились главными поперечными переборками на автономные отсеки, которые имели все системы и трубопроводы, не связанные со смежными отсеками.

Главных отсеков, помимо 2 концевых, было:

1. Отсек носовой 12-дм. башни.

2. Отсек 2 носовых 6-дм. башен.
