Рафаил Мельников - “Цесаревич” Часть I. Эскадренный броненосец. 1899-1906 гг.

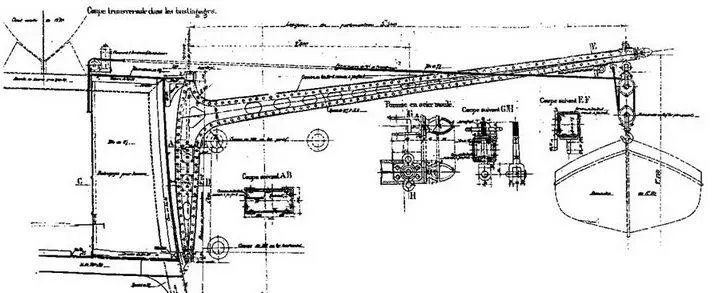

Броненосец “Цесаревич" (Бортовые шлюп-балки)

Для подъема же особо громоздких минных и паровых катеров "Цесаревича" пришлось придумать оригинальную (в виде футбольных ворот) П-образную раму-шлюпбалку. Подобного рода, но значительно более сложную конструкцию (и также из-за большой стесненности) применяли на русских черноморских броненосцах типа "Екатерина II". С неудобствами обслуживания сложной системы талей, синхронизации их действий и большого вылета шлюпбалок приходилось мириться. Это решение не было, конечно, последним словом техники. В мире уже существовали корабельные краны, проектировавшиеся также для русских броненосцев "Ретвизан" и "Князь Потемкин-Таврический". От двух рам на "Цесаревиче" отказались уже во время первой мировой войны, когда шлюпок на корабле стало меньше и когда на нем установили поворотный кран.

Несовместимым оказался завал бортов и с установкой важного средства зашиты — противоминных сетей. Рука проектировщика, видимо, не поднималась уродовать изящную поверхность завала креплением к ней башмаков для сетей заграждения и полок для их хранения и "Цесаре- вич", как корабль, строившийся в условиях особого благоприятствования к ' фирме, освободили от болезненной ' процедуры отжига брони, требовавшегося для этих креплений *.

* Отсутствие на “Цесаревиче" сетей породило в умах порт-артурских флотоводцев странную идеологию прямо- таки социалистической уравниловки; раз не все корабли снабжены сетями, то пусть их не опускают в воду и те, у кого они имеются. Сети, видите ли, могут помешать быстро сняться с якоря, чтобы устремиться в бой с внезапно нагрянувшим врагом. Иных путей поддержания боеготовности тогдашние адмиралы не видели.

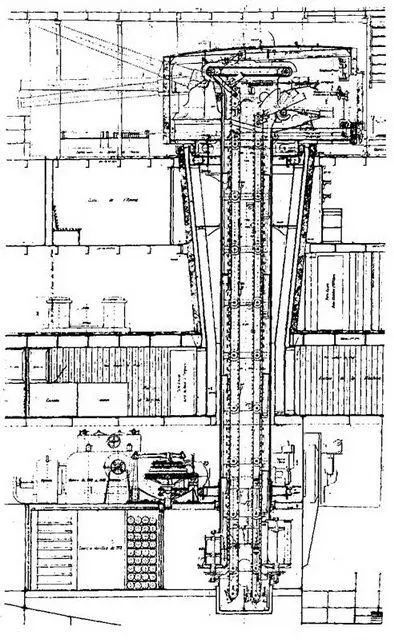

Броненосец “Цесаревич” (Продольный разрез башни для 152-мм орудий)

Выделяли “Цесаревич" среди других кораблей и непривычные (допускавшиеся только на императорских яхтах) прямоугольные иллюминаторы-окна вместо верхнего ряда иллюминаторов.

Узнавали корабль и по его специфическим французским башням с их мощно выделявшимся на крышах литыми рубками башенных командиров и комендоров (для 305-мм орудий) и со слегка наклоненными крышами (для 1 52-мм орудий). Они имели цилиндрическую форму с вертикальной броней.

Это заставляло делать для орудий более глубокие амбразуры, чем в английских и японских башнях с их наклонными плитами лобовой брони. От установки башен русской конструкции, как это было сделано в Америке на "Ретвизане", А. Лагань сумел отговориться — как более габаритные, они могли с проектом не совпасть. Очевидна была и выгода типового сооружения башен по одному проекту,' уже разработанному для броненосца "Сен Луи". Габариты башен в плане составляли 7,6 х 6,05 м для 305-мм орудий и 4,8 х 3,85 м для 152-мм.

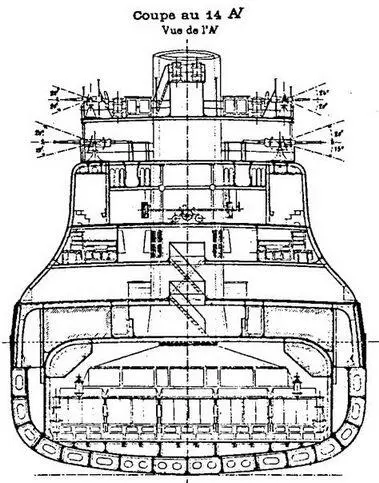

Броненосец “Цесаревич” (Поперечное сечение в районе 14-го шпангоута).

Их подачные трубы в виде перевернутых усеченных конусов в верхних частях образовывали барбеты диаметром 5,0 м для 305-мм и 3,25 для 152-мм башен. Это означало, что в плане башни полностью закрывали собой свои неподвижные барбеты и исключали возможность попадания внутрь снарядов и осколков. Иными словами, французский проект, хотя и имевший свои изъяны, позволял башни "Цесаревича" считать отвечающими всем трем общепринятым конструктивным отличиям башенной установки: наличием неподвижного броневого барбета (подачной трубы); броневым прикрытием орудия и механизмов их поворота; перекрытием в плане вращающейся башней и неподвижной брони пространства подачной трубы. Это выгодно отличало их от полубарбетных 305-мм башен броненосцев типа "Бородино", на которых барбеты имели диаметр, превосходящий размеры башен, а скользящее поверх барбета и соединенное с башней легкое круговое прикрытие не гарантировало зашиты барбета.

Подачные трубы (барбеты) башен 305-мм орудий "Цесаревича" обшивались броневыми плитами толщиной 228 мм, что вместе с двухслойной рубашкой труб (2x15 мм) составляло защиту толщиной 258 мм. Плиты вертикальной брони башен по всему их периметру имели толщину 254 мм, что вместе со стальной рубашкой составляло 284 мм. 40-мм плиты крышки башен были положены на двухслойную (подкрепленную своими бимсами) настилку из 10-мм листов.
