Рафаил Мельников - “Цесаревич” Часть I. Эскадренный броненосец. 1899-1906 гг.

"Крейсерскими операциями — писал он далее — русский флот должен был и мог "зажать Японии ее жизненные артерии". Но вместо этого Россия на полях Манчжурии и на море одной рукой как бы учиняла Японии "легкое кровопускание", а другой рукой старательно поддерживала ее "жизненные силы". Но превыше интересов отечества З.П. Рожественский (как впрочем и все в царском окружении) ставил продвижение своей карьеры и ради блестящих успехов своего похода в глазах императора он устилал путь своей эскадры забвением стратегических интересов России.

В угоду своим ничтожным амбициям он не задумался принести в жертву и судьбы тех кораблей, которые (и прежде всего "Диана", "Аскольд" и "Цесаревич"), будь на то желание начштаба, вполне могли бы избежать разоружения и еще принять участие в войне и в крейсерских операциях до подхода 2-й Тихоокеанской эскадры. Но "гений" З.П. Рожественского, неотступно преследовавший "Цесаревич" со дня его вступления в строй, сумел столь же эффектно покончить и с участием корабля в войне и с его боевым опытом.

18 июля 1999 г.

P.M. Мельников, С.-Петербург.

В основу проекта "Цесаревича" положен тип оригинального, построенного в 1893 г. восьмибашенного французского броненосца "Жорегиберри". Он назывался в честь адмирала времен колониальных завоеваний Франции в Индокитае. Этот корабль-прототип принадлежал к весьма разношерстному семейству (чертеж приведен в книге автора "Броненосцы типа "Бородино") не отличавшихся стабильностью (до 12 башен на корабле) французских броненосцев. "Жорегиберри" имел две традиционные концевые башни в диаметральной плоскости с одной 305-мм пушкой в каждой и две бортовые башни (по одному 274-мм орудию в каждой), которые, обладая углом обстрела 1 80°, могли стрелять как на нос, так и на корму. Вблизи концевых башен группировались по две двухорудийные бортовые башни с 1 38-мм пушками.

"Цесаревич" и его прототип имели следующие основные характеристики (в скобках приведены данные "Жорегиберри"): длина по ватерлинии 11 7,2 (111) м, ширина 23,2 (22,2) м, осадка 7,9 (8,45 наибольшая) м, мощность механизмов 16 300 (15000) л.с., водоизмещение 12 903 (11 882) т, и одинаковую проектную скорость — 18 уз.

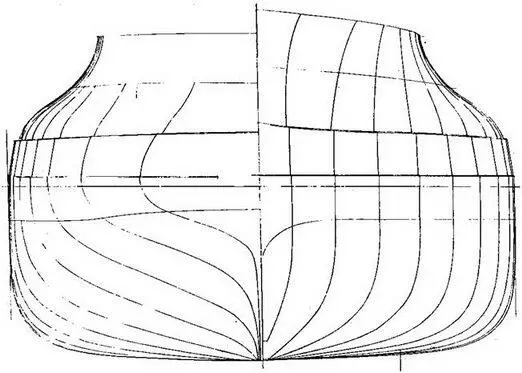

Броненосец “Цесаревич” (Теоретический чертеж корпуса)

Главнейшим достоинством нового проекта (это, как мы помним, оценили в МТК) было наличие продольной броневой переборки (толщиной 40 мм), защищавшей корабль от подводных взрывов. Установленная в 2 м от борта, она входила в комплекс конструктивных мер по обеспечению живучести корабля, которые в те годы разрабатывал талантливый французский корабельный инженер Э. Бертен (1840–1924).

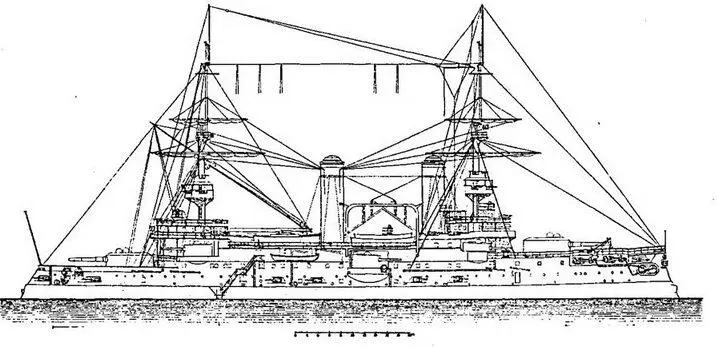

Броненосец “Цесаревич” (Наружный вид. 1904 г.)

Корпус был набран по традиционной поперечной (или, точнее говоря, поперечно-продольной) системе набора. Горизонтальный киль шириной по всей длине корабля 1,25 м имел толщину в сред ней части корпуса 20 мм (к оконечностям 10–16 мм) и склепывался с внутренним горизонтальным килем шириной 0,95 м и толщиной 18 мм (к оконечностям 16–14 мм). К ним по диаметральной плоскости крепился (как и все детали — на соединительных угольниках) вертикальный внутренний киль толщиной 1 8 мм (в оконечностях 14–11 мм) и высотой 1 м.

Такой же высоты шли по обшивке корпуса через 1,2 м (шпация) мощные флоры днищевых шпангоутов толщиной 9 мм и столь же мощные, той же высоты, принятые со времен железного судостроения — продольные балки набора — 9-мм стрингеры (такие же стрингеры были, и на броненосцах типа "Бородино"). Их (по обе стороны от киля) крепили 80-75-мм угольниками. Стрингеры вне двойного дна имели толщину 7 мм. Стрингер N 6 служил основанием продольной броневой переборки. Образуя так называемый "клетчатый слой", все названные балки накрывались настилом второго дна толщиной 13-мм (в оконечностях 11-9-мм) и надежно с ними склепывались.

На образовавшемся прочном основании днища располагались машины, котлы, погреба боезапаса. Нумерация шпангоутов во французском судостроении шла от мидель-шпангоута в нос и корму, что вместе с различием в системах мер (во Франции — метрическая, в России — футо-дюймовая) создавало немалые осложнения при попытках, как того требовал великий князь, точно копировать в России размеры всех деталей и отсеков корпуса "Цесаревича".
