С. Иванов - Messerschmitt Bf 109 Часть 5

Me 109 G-4 прототип с длинным воздухозаборником

Me 109 G-6\U2\AS ранних серий выпуска конца 1943 г.

Me 109 G-6/AS ранних серий

Me 109 G-6/AS стандартный серийный выпуска 1944 г.

Me 109 G-10/R6 с капотом двигателя тип 110

Me 109 G-10/U3 с капотом двигателя тип 110, хвостовым высоким колесом, измененным рулем направления

Me 109 G-10/R2 разведывательная версия со стандартным капотом тип 100

Me 109 G-10 стандартный серийный

Me 109 G-10 раннего типа

Me 109 G-14 изготовлен ан базе G-6, выпуск зима 1944/45 г.

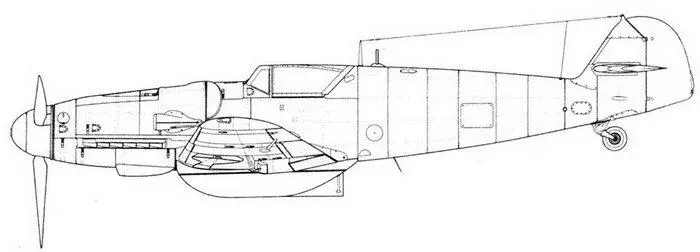

Me 109 G-14 с подфюзеляжным конформным баком

Me 109 G-6/R1 ранней серии с модифицированным пилоном ЕТС 5001ХЬ

Me 109 G-6/N ночной истребитель с радаром FuG 217

Me 109 6–2 с подкрыльевыми пушками MG 151/20

Me 109 G-10/U2 стандартный серийный с капотом тип 100

Me 109 G-14

Другая система использовалась для обозначения изменений, внесенных в конструкцию самолета в процессе его сборки. Например, установка пушки MK 108 вместо MG 151/20 относилась именно к этому типу модификаций, поскольку требовала серьезных переделок внутри фюзеляжа на участке между двигателем и кабиной пилота. Так же серьезные работы требовались для установки ускорителей GM 1 или MW 50, их баки можно было установить в фюзеляже, только частично его разобрав.

После того, как во второй половине 1943 года начался массовый выпуск самолетов в разных вариантах системы Umbausatz, на заводах несколько изменили саму систему и обозначения. Вместо обозначений Ruestsatz стали использовать буквенно-цифровым кодом, которым обозначали всю партию самолетов. Например, существовали следующие варианты самолета Me 109G-6/U4:

Me 109G-6/U4 А — стандартный вариант;

Me 109G-6/U4 А1 — с тремя 20-мм пушками:

Me 109G-6/U4 В — с подвесным 300-литровым баком;

Me 109G-6/U4 В1 — с подвесным баком и тремя пушками;

Me 109G-6/U4 С — с 250-кг бомбой;

Me 109G-6/U4 С1 — с бомбой и тремя пушками:

Me 109G-6/U4 D — с четырьмя 50-кг бомбами;

Me 109G-6/U4 D1 — с четырьмя бомбами и тремя пушками.

Но эта система действовала только на заводе. В люфтваффе подобными обозначениями не пользовались.

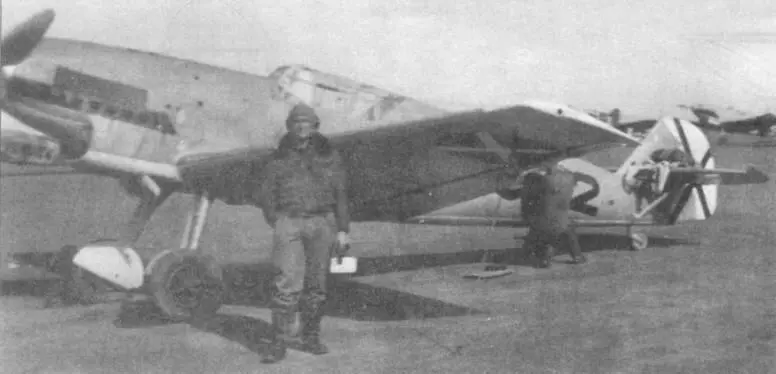

На фоне «Берты» 6°42 из 2.J/88 видим ее пилота, лейтенанта Реши. Крылья самолета заякорены, чтобы не допустить переворота при сильном порыве ветра. Обратите внимание на крыло. Центроплан более темный, а консоль — светлая. Ка. иуфляж самолета проиллюстрирован ни цветном рисунке.

Этот же самолет 6°42, лето 1938 года. На крыльях нетипичный трехцветный камуфляж. На киле отчетливо видна полоска, обозначающая победу. Это однозначно указывает на лейтенанта Реши — единственного пилота I-й эскадрильи, имевшего на счету в данный период один сбитый самолет.
