Из обширной номенклатуры дельных вещей, насчитывавших 18 позиций, следует отметить руль, отличавшийся полубалансирной конструкцией. Представляют интерес размеры внешних отличий корабля — 15 дм высота накладных литых медных букв названия корабля и 28 фт и 20-фт высоты флагштока и гюйсштока.

Особенностью корабля, как и его сверстника "Императора Павла I", было применение палубных иллюминаторов.

Они, известные еще в парусном флоте, должны были хотя бы отчасти исправить последствия слишком экстремистского проектного решения. В офицерских каютах и помещениях команды иллюминаторы устанавливали из литой меди, с просветом для стекла 6 дм. Иллюминаторы офицерских помещений открывались на петлях и закрывались на три барашковых задрайки. Аля зашиты стекла со стороны палубы предусматривались стальные решетчатые крышки, крепившиеся к наружным кольцам. Под иллюминатором для стока воды подвешивались металлические поддоны со стеклянным дном. В помещениях команды задраек не применяли, и иллюминатор вворачивался на место наружным кольцом. На место иллюминатора, когда он бывал снят, устанавливались решетчатые вентиляционные крышки и поддоны. Все иллюминаторы прикрывались броневыми крышками. В офицерских помещениях броневую крышку ставили на место наружного кольца и крепили ее болтами. Крышки иллюминаторов в помещениях команды вкручивались, как и иллюминатор, в наружное кольцо.

Таким он был, предоставленный, конечно, далеко не во всех подробностях, то опережавший свое время, то непоправимо от него отстававший, линейный корабль-додредноут "Андрей Первозванный".

I. Тактические элементы

Водоизмещение — около 18 000 т.

Длина (наибольшая) — 460 ф, ширина — 79 ф.

Углубление — 27 ф.

Артиллерия (черт. № 1)

4 орудия — 12 дм. в 40 калибров длины.

14 орудий— 8 дм. в 50 калибров длины.

12 орудий — 120 мм. 8 пулеметов.

Минное вооружение (черт. № 2)

3 подводных минных аппарата: один из них носовой, два бортовых.

Корабль снабжен тараном.

Броня (черт. № 3)

1-й броневой пояс по ватерлинии от носа до кормы — 8–8 ½ дм. (к корме этот пояс утончается до 4 дм., а к носу до 5 дм.).

11-й броневой пояс над первым из носа до кормы — 5 дм. (к корме и к носу этот пояс утончается до 3 ½ дм.).

111-й броневой пояс прикрывает каземат 8-дм. орудий — 5 дм. (внутри каземата орудия отделены друг от друга траверсами).

IV-й броневой пояс прикрывает каземат 120-мм орудий — 3 ½ дм.

Башни 12-дм. орудии прикрыты броней в 10 дм., подачные к ним трубы 5 дм.

Башни 8-дм. орудий прикрыты броней 7 дм., подачные к ним трубы—4 дм.

Боевая рубка 9 дм. Дальномерная рубка 6 дм.

Палуба над казематом 120-мм орудий (черт. № 3) ¾ дм., палуба над казематом 8-дм. орудий 1 дм., верхняя палуба (черт. № 4) 1 дм., верхняя броневая палуба (черт. № 4) 1 ¼ дм., нижняя палуба (черт. №№ 3 и 4) — ¾ дм—1 ¼ дм. — IV, дм.

Крыши башен — 2 дм.

Машин две — тройного расширения; 25 котлов системы Бельвиля.

Индикаторных сил (по проекту) — 17 600.

Скорость хода —18 узлов.

Запас угля (нормальный) — 1500 тонн.

Запас угля (полный) — 3000 тонн.

Район действия экономическим ходом — 6500 миль (приблизительно).

Прожекторов — 2.

Мачт легких — 2.

Труб —2.

Судовой состав: офицеров, механиков и врачей 29; кондукторов 22; команды 900 человек.

Башни приводятся в действие при помощи электричества. Подача ко всем орудиям при помощи электрических элеваторов, а в случае порчи вручную.

Непотопляемость корабля достигается разделением его на большое количество водонепроницаемых отсеков, из коих вода выкачивается в случае получения пробоины, при помощи одиннадцати 500-тонных электрических турбин. Таким образом, водоотливные средства позволяют в течение часа выкачать из судна 5500 тонн воды. Выравнивание крена достигается путем соединения противолежащих отсеков толстыми трубами, автоматически перепускающими воду из поврежденного отсека в другой, ему противолежащий.

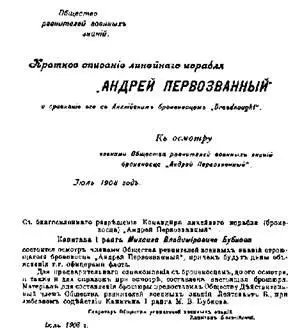

Титульный лист (и его обратная сторона) брошюры, изданной «Обществом ревнителей военных знаний» о линейном корабле «Андрей Первозванный»

"Андрей Первозванный" был заложен в сентябре месяце 1903 года на Галерном островке. Первоначальный чертеж значительно отличался от настоящего его вида — продолжительность его постройки тем и объясняется, что в течение работ чертежи неоднократно изменялись в зависимости от получения опыта русско-японской войны. В особенности значительные изменения, согласно боевого опыта, претерпела система броневого прикрытия, которая из далеко не полной, каковою она была на первоначальном чертеже, ныне дошла до предела — еще нигде не достигнутого, прикрывая собой весь корпус корабля без единого в нем (сбоку) отверстия и прикрывая все его палубы. Чтобы достигнуть этого, пришлось, например, уменьшить толщину нижней броневой палубы, взамен чего положить тонкую броню на верхнюю и среднюю палубы (черт. № 4). Легко себе представить, сколько времени отняла такая работа. Но эта потеря времени возмещена тем, что в результате мы получаем корабль в значительной мере согласованный с требованиями опыта минувшей войны и уступающий, сравнительно с первоначальным его чертежом, лишь новейшим кораблям его типа "Dreadnought".
