Проследим далее, как могут снаряды — бб (черт. № 3) проникнуть в жизненные части корабля. Если 12-дм. снаряд ударит в плиту 5-дм. брони по нормали и будет даже выпущен с расстояния 10 кабельтовых, то он пройдет 5-дм. плиты обоих бортов, следовательно, пробьет судно насквозь и вылетит вон, оставив в бортах лишь дыры, несколько большие диаметра снаряда, т. е., в сущности, никакого вреда кораблю не причинит. Чтобы причинить вред кораблю, снаряд должен ударить 5-дм. плиту под некоторым углом падения (черт. № 3 — верхнее 6), т. е. быть выпушенным с расстояния 30–40 кабельтовых. На таком расстоянии 12-дм. снаряд пробьет эту плиту и за ней разорвется, а осколки его встретят среднюю броневую палубу и в ней, конечно, будут задержаны.

Снаряд в(черт. № 3) может пробить 8 ½-Дм, плиту, если он будет 12-дюймового калибра и выпушен с расстояния не более 30 кабельтовых, но, пробив эту плиту, если он даже и не разорвется, то встретит еще нижнюю броневую палубу, в которой и застрянет. Чтобы этот снаряд мог пробить 8-дм. и 1 ½-дм. брони 12, он должен быть выпушен с расстоянии не больше 10–15 кабельтовых.

Итак, мы видим, что система бронирования рассчитана таким образом, чтобы снаряд, стремясь проникнуть в жизненные части корабля, встречал на своем пути в некотором расстоянии друг от друга две преграды, из которых первая заставляет его рваться, а вторая задерживает его осколки.

Применение на "Андрее Первозванном" этой системы делает его неуязвимым для бронебойных и не бронебойных снарядов всех калибров, на расстояниях не меньше 15 кабельтовых и не больше 80 кабельтовых, когда снаряд падает под большим углом. Если же мы примем во внимание, что дистанции современного боя не будут меньше 15 кабельтовых, ибо на этих дистанциях уже можно действовать миной, то окажется, что "Андрей Первозванный" может быть уязвим с расстояний больше 80 кабельтовых; но на этих дистанциях едва ли будут вестись современные бои, вследствие недостаточной силы на такие расстояния современной артиллерии. В расчете на будущее увеличение силы артиллерии, на новых проектах предположено увеличить толщину брони верхней палубы до 2-х дюймов. Что же касается до фугасных снарядов, то на "Андрее Первозванном" они не будут производить большего эффекта, ибо, как показала война, они разрываются, ударяясь о дюймовую плиту, но ее не пробивают.

В заключение можно сказать, что сильная сторона "Андрея Первозванного" — это его бронирование, с которым справиться самому сильному современному кораблю будет чрезвычайно трудно.

Зашита же его от мин оставляет желать многого, но во всяком случае не уступает таковой же на существующих новейших кораблях. Опыт войны использован еще и в том смысле, что на "Андрее Первозванном" удален всякий горючий материал и всякие легкие надстройки и мостики, о которые могли бы рваться фугасные снаряды, выводя экипаж корабля из строя своими многочисленными осколками, а также и осколками разрушаемых надстроек.

Чтобы составить себе полное впечатление о боеспособности "Андрея Первозванного", противопоставим ему сильнейший из современных броненосцев — "Dreadnought".

Водоизмещение 17900 т.

Алина (наибольшая) 520 ф.

Ширина 82 ф.

Углубление 31 ф.

Машины — турбинный двигатель.

Индикаторных сил 23000.

Скорость хода 21 узел.

Запас угля (нормальный) — 900 тонн.

Запас угля (полный) — 2000 тонн.

Район действия экономическим ходом — 5800 миль (приблизительно).

Экипаж — около 800 человек.

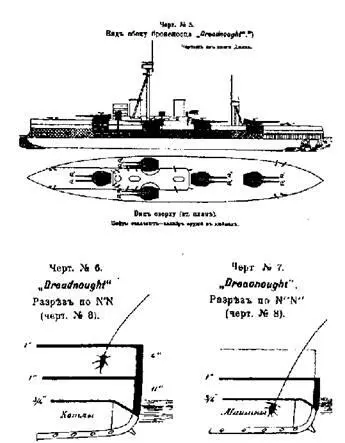

"Dreadnought" вооружен десятью 12-дм. орудиями в 45 калибров длиной, расположенными в 5 башнях (черт. № 5); из десяти пушек восемь могут действовать на один борт. Минное вооружение: 5 минных аппаратов (один носовой, четыре бортовых).

12-дм. пушки по своей силе почти одинаковы с таковыми же на "Андрее Первозванном". Следовательно, четырем 12-дм. и семи 8-дм. пушкам "Андрея Первозванного", "Dreadnought" противопоставляет восемь 12-дм. своих пушек. Иными словами, четыре 12-дм. пушки "Dreadnought'a" уравновешиваются семью 8-дм. пушками "Андрея Первозванного". Если же мы сравним силу 8-дм. с 12-дм. на расстоянии 50 кабельтовых, то окажется, что семь 8-дм. пушек на расстоянии пробивают своими бронебойными снарядами только броню III категории, т. е. могут ввести внутрь судна через броню III категории в единицу времени (100 минут) 42 снаряда бронебойных, по 5 фунтов взрывчатых веществ в каждом — т. е. 210 фунтов взрывчатых веществ.
