Несмотря на большую длину валиковой проводки, ее изгибы и перерыв в правой машине цепью Галля, она действует очень легко, но, благодаря конструктивному недостатку золотника рулевой машины, он ходит настолько туго, что для своего передвижения, при наличии большого числа оборотов штурвала, требует усилия двух человек, и все же руль кладется очень медленно. А потому почти всегда пользуются паро-электрическим и электрическими штурвалами.

Электрический и паро-электрический штурвалы служат коммутаторами для рулевого и малого моторов. Эти штурвалы снабжены вертикальной ручкой, при наклонении которой вправо или влево моторы кладут руль в соответствующую сторону. Чем больше наклонена ручка, тем быстрее работают моторы, а следовательно, и быстрее кладется руль. При постановке ручек вертикально моторы перестают работать, и руль остается в том положении, в которое был повернут.

При помощи паро-электрического штурвала руль кладется с борта на борт в 38 сек.; при одном электрическом моторе — в 44 сек., а обоими вместе в 21 сек. Таким образом при действии обоими штурвалами выгадывается время перекладки руля, благодаря чему судно как бы получает толчок в сторону, как раз в ту, куда нужно, а потому оно выполняет желание управляющего быстрее, почему в практике управления кораблем при действии обоими штурвалами исчезает мертвый промежуток времени, который наблюдался при рулях, медленно кладущихся. Это качество руля особенно важно в тех случаях, когда нужно не катиться, а одержать уже катящееся судно. Кроме того, благодаря быстроте и легкости перекладки руля, даже неопытный рулевой быстро учится править и не раскатывается из стороны в сторону, как это всегда бывает с неопытными рулевыми. Переключение штурвалов на ходовую и боевую рубки и центральный пост делается на станции моторов в отделении кормовых шпилей.

Электрическим штурвалом Гейслера пользуются только в крайних случаях, т. е. в случае порчи рулевого мотора и машины, для управления кормовыми шпилями и ручными штурвалами. Штурвалы эти включаются в каждом посту самостоятельно. Провода от паро-электрического и электрического штурвалов проложены в коридорах проводов по правому борту, а от штурвалов и указателей Гейслера — по левому борту.

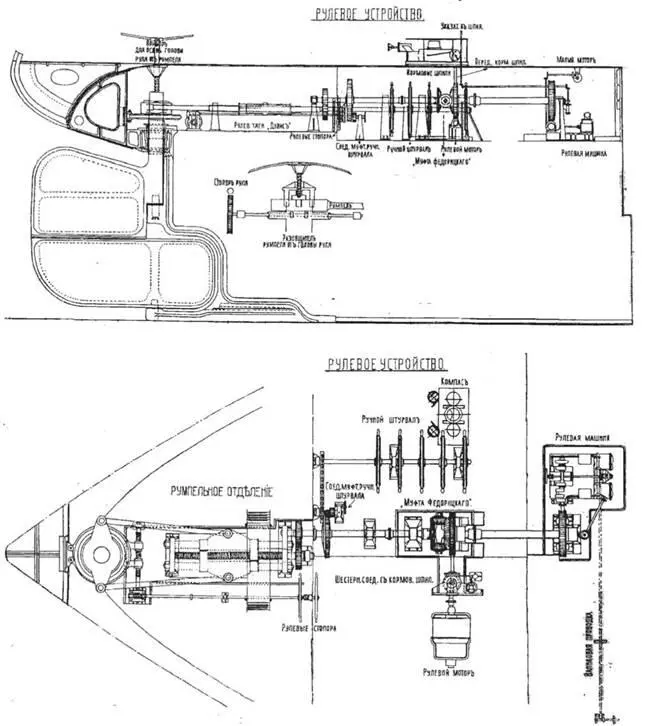

В румпельном отделении находится пять ручных штурвалов, насаженных на общий вал, вращение которого с помощью цепи Галля передается на малую шестерню, входящую в зацепление с зубчатым колесом, надетым на вал румпеля. Перекладка руля с борта на борт ручными штурвалами требует шесть человек, отнимая 1,75 мин. времени.

Машинные телеграфы расположены следующим образом:

1) На компасной площадке для постоянного пользования при съемках и постановках на якорь и при плавании в условиях мирного времени.

2) На верхнем мостике для пользования только в случае порчи первого, потому что он слишком удален от управляющего кораблем, а стоять рядом с ним нельзя, так как ходовая рубка закрывает от него всю переднюю часть горизонта.

3) В боевой рубке для пользования им при условиях боевой обстановки.

4) В центральном посту только для пользования во время боя и то в случае, если будет испорчен телеграф боевой рубки.

Указателей оборотов машин два: один, передающей приказания с мостика в машину, системы инженера Федорицкого, а другой, показывающий число оборотов, делаемых машиной, системы Брауна. Первый прибор позволяет варьировать оборотами машин с точностью до одного, второй— с такою же точностью передает имеемое число оборотов. Кроме того, имея таблицу проходимого кораблем расстояния в 1 сек. на различных ходах, с помощью прибора Федорицкого можно передавать в машину "нагнать" или "отстать" на столько-то секунд. На практике как тот, так и другой приборы действовали очень хорошо, благодаря чему сохранение места в строю не представляло особой трудности.

Приборы эти расположены так: по одному указателю Брауна на обе машины в ходовой и боевой рубках и в центральном посту, и там же по два передатчика Федорицкого — на каждую машину свой.

Переговорные трубы и телефоны связывают между собой практически во все боевые посты корабля.

На корабле имеются три рода компасов:

1) Главные 7 и 1/2 дм. Грея расположены на компасных площадках переднего и заднего мостиков.

2) Путевые 7 и 1/2 дм. Грея в ходовой рубке и в штурвальном отделении.

3) Боевой 5-дм. в жидкости — в боевой рубке.

На корабле имеется три хронометра Эриксона. Они помещены в особом ящике, который стоит в хронометрической каюте, расположенной в офицерском отделении рядом с кормовой 12-дм. башней. Кроме обычных способов определения поправки хронометров, в настоящее время широко пользуются радиотелеграфом для получения заранее известных моментов, даваемых некоторыми береговыми радиостанциями большой мощности, как например, станция башни Эйфеля.
