С. Иванов - Focke Wulf Fw 190D Ta 152

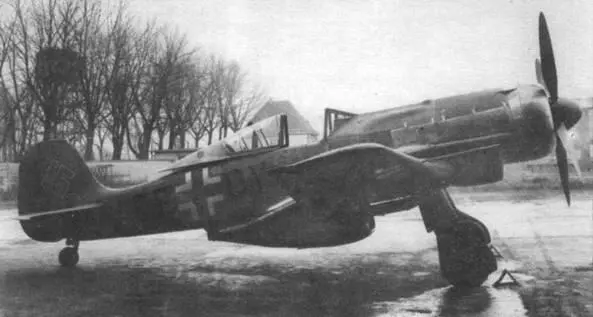

Fw 190V18/U1. Самолет после очередной модификации. Обратите внимание на отсутствие серийного номера на киле.

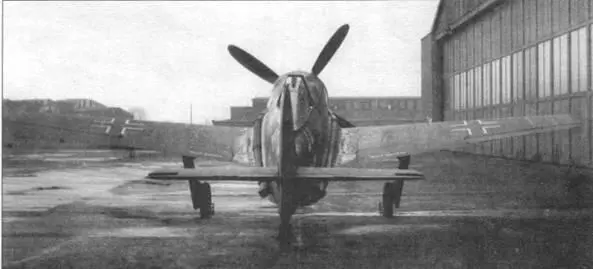

Этот же самолет, вид сзади. Хорошо видны потертости на крыльях.

Следующие пять машин, еще без гермокабин, стали прототипами для Fw 190D-1. Это были самолеты:

Fw 190V19 (W.Nr. 0041). Самолет проходил испытания как прототип Fw 19 °C с двигателем DB 603 и крылом площадью 18,3 м². После замены двигателя на Jumo 21 ЗА (№ 1001570009) самолет использовался для испытания двигателя в полете. 16 февраля 1944 года самолет получил тяжелые повреждения в ходе неудачной посадки. Протокол полета 24 марта 1944 года сообщает о проблемах с гидравликой, в результате которых шасси слишком медленно убиралось и не фиксировалось в убранном положении. В ходе ремонта на самолет установили новый двигатель Jumo 213 с измененной последовательностью зажигания (№ 1001520160) с винтом VS 9 и крыло с прямой передней кромкой, смещенной вперед на 115 мм. Крыло сдвинули вперед для компенсации смещения центра тяжести, вызванного более длинным двигателем и дополнительным сегментом в хвостовой части фюзеляжа.

Fw 190V20 (W.Nr. 0042, GH+KQ). Самолет оснастили двигателем Jumo 213А с винтом VS 9 (агрегат 9-8213Е-1), хвостовую часть фюзеляжа удлинили на 50 см. В ноябре 1943 года самолет передали в Рехлин. Самолет был оснащен радиостанцией FuG 16Z и устройством FuG 25а, а также нес вооружение: два пулемета MG 131 под капотом и две пушки MG 151/20Е у основания крыла. Протокол полета от 24 марта 1944 года сообщает о плохой работе гидравлики. Следующий протокол от 27 июня 1944 года показал падение максимальной скорости, вызванное установкой укороченного воздухозаборника наддува. 5 августа 1944 года этот прототип разбился при аварии.

Fw 190V21 (W.Nr. 0043, GH+KR). Самолет переделали по образцу V20 и в феврале 1944 года передали в Рехлин. И у этого прототипа отмечена недостаточно эффективная работа гидравлики.

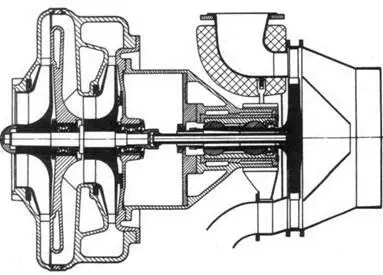

Тубронаддув ТК 9АС.

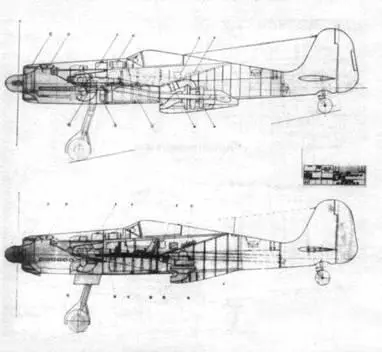

Заводской чертеж возможных вариантов размещения турбонаддува.

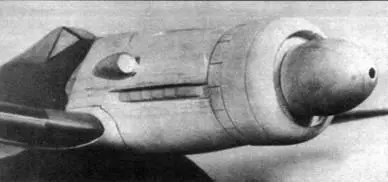

Деревянный макет, показывающий изменения в конструкции Fw 190D по сравнению с Fw 190А (белые детали).

Fw 190V25 (W.Nr. 0050). Самолет переделан из Fw 190A-0 с крылом площадью 18,3 м². Самолет оснастили двигательной установкой 9-8213С с мотором Jumo 21 ЗА. Первоначально самолет планировался на роль прототипа Та 154С (так первоначально обозначался Та 152С), а затем перепрофилировали в прототип Fw 190D-1 с двумя пушками МК 103, установленными у основания крыла (боекомплект 44 выстрела на ствол). Затянувшаяся переделка привела к тому, что в Тарневиц самолет прибыл лишь в феврале 1945 года, для испытания нового вооружения.

Fw 190V28 (W.Nr. 0053). Самолет предназначался для испытаний на прочность.

Серийно самолеты Fw 190D-1 не выпускались.

Следующая серия D-2 состояла из двух машин:

Fw 190V26 (W.Nr. 0051). Самолет получил герметичную кабину и двигатель DB 603 А и считался прототипом серии D-2. Вооружение состояло из двух пулеметов MG 131 в фюзеляже и двух пушек MG 151/20 у основания крыла. Самолет был оборудован радиостанцией FuG 16Z и устройством FuG 25a.

Fw 190V27 (W.Nr. 0052). Самолет оборудован как V26 и считался вторым прототипом Fw 190D-2.

Оба прототипа остались единственными представителями серии D-2, поскольку RLM не одобрило серийный выпуск этой машины.

Следующей серией стала Fw 190D-9. Серии от D-3 до D-8 не проектировались и не реализовывались.

Самолет Fw 190D-9 был оснащен двигателем Jumo 213. Изготовлено пять прототипов. Три из них представляли переделанные А-1, а два — А-8.

Fw 190V22 (W.Nr. 0044). Самолет оснащен двигателем Jumo 213C-1, который позволял установить пушку MG 151/20, стреляющую через ступицу винта. Самолет был оборудован гермокабиной.

Fw 190V23 (W.Nr. 0045) и Fw 190V46. Были оборудованы также: двигатель Jumo 213C-1 и гермокабину.

Все три машины имели крылья площадью 18,3 м² и вооружение из двух пулеметов MG 17 над двигателем и двух пушек MG 151/20 у основания крыльев.

Опытные полеты показали хорошую работу двигателя, но гермокабины оказались недостаточно герметичными, поэтому большую высоту набрать не удалось.
