С. Иванов - Р-39 Airacobra. Модификации и детали конструкции

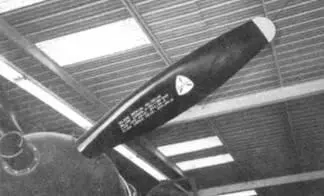

Лопасть воздушного винта. «Выходные» данные и логотип фирмы Аэропродакс наносились на каждую лопасть.

На нижней поверхности в носу фюзеляжа находится прикрытое колпаком вентиляционное отверстие маслобака.

На снимке хорошо виден лючок для выброса стреляных гильз от пулемета, такой же лючок имеется по левому борту.

Кабина «Кингкобры» очень похожа на кабину «Аэрокобры». Ниже дверцы на борт нанесена официальная спецификация самолета. Непосредственно за дверцей видна крышка заливочной горловины этилен-гликолевого бачка.

Передний узел крепления натяжной радиоантенны.

Воздухозаборник карбюратора имеет прямоугольное сечение вместо овального на «Аэрокобре».

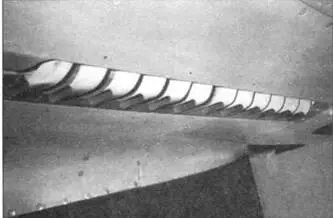

Вид сверху на 12 индивидуальных выхлопных патрубков, правый борт.

Участок центроплана со снятым листом обшивки.

Открыта крышка разъема подсоединения к бортовой сети наземного источника электроэнергии. Напряжение бортовой электросети «Кингкобры» составляло 24 В.

Участок нижней поверхности центроплана левой плоскости крыла.

Через воздухозаборники в носках центроплана воздух подводился к маслорадиатору и радиатору двигателя. Обратите внимание на небольшой воздухозаборник треугольного сечения.

Воздуховоды изнутри окрашены в черный цвет.

Под фюзеляжем подвешен дополнительный топливный бак. На этом узле можно было подвешивать баки емкостью 64 или 75 галлонов.

Вид на внешний топливный бак сзади. Видны также открытые створки трех маслорадиаторов.

По одному аэронавигационному огню установлено в кромках правой и левой законцовок крыла — совершенно иная чем на «Аэрокобре» установка АНО. Идентификационные огни «Кингкобры» не отличаются от светотехнических устройств аналогичного назначения на «А эрокобре».

Приемник воздушного давления монтировался на нижней поверхности левого крыла.

Вместо убираемой посадочной фары как на Р-39, на «Кингкобре» ставилась фиксированная посадочная фара в носке левой плоскости крыла.

Простой отклоняемый закрылок «Кингкобры» принципиально отличался от закрылков «Аэрокобры». На снимке — отклоненный правый закрылок, максимальный угол отклонения 45 град.
