С. Иванов - Р-39 Airacobra. Модификации и детали конструкции

Тринадцать истребителей Р-63Е под обозначением Р-63Е-1-ВЕ построили до получения заказа на 2930 самолетов Р-63Е (эти машины обозначались Р-63Е-5-ВЕ). На Р-63Е-1-ВЕ ставились двигатели V- 1710-109, кроме того имели крыло, отличное от крыла самолетов Р-63А и Р-63С; такое же крыло было установлено на единственном построенном P-63D.

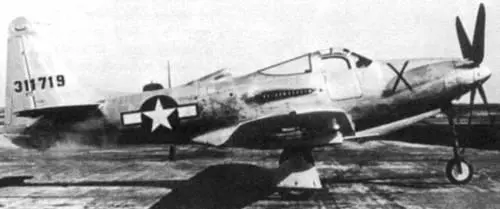

Всего было построено только два самолета P-63F. От Р-63С их отличало только более узкое вертикальное оперение и двигатель V-1710-135. На снимке — первый из двух построенных Р- 63F. Второй самолет имел серийный номер 43-11720.

Последний пилотируемый самолет-мишень на базе «Кингкобры» — RP-63G. Всего изготовили 32 таких машины. От RP-63C их отличали двигатели V-1710-135 мощностью 1425 л.с.

Опытный RP-63G с серийным номером 45-57300 был оснащен экспериментальным V-образным хвостовым оперением. Несмотря на хорошие результаты испытаний, необычное оперение на «Кинг кобрах» не прижилось.

Стойка носовой опоры шасси «Кингкобры» имеет небольшие опиичия по сравнению со стойкой опоры шасси «Аэрокобры». Наиболее заметное внешне — двузвенник.

Створки шасси ниши носовой опоры шасси «Кингкобры» идентичны створкам ниши шасси «Аэрокобры».

Интерьер передней части ниши носовой опоры шасси. Стойка окрашена в зеленый цвет, интерьер ниши — в желтый.

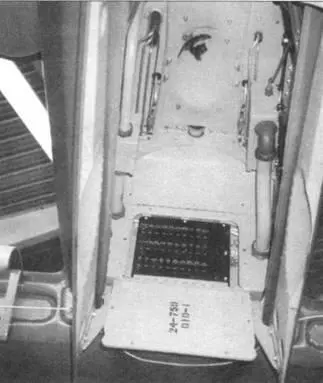

Черная панель электропредохранителей расположена на задней стенке ниши носовой опоры шасси.

Вид спереди на левую основную опору шасси.

Интерьер ниши правой основной опоры шасси.

Ниша колеса левой основной опоры шасси. В отличие от «Аэрокобры» на «Кингкобре» внутренние створки ниш не устанавливались.

Левая основная опора шасси, вид изнутри. Стойка окрашена в зеленый цвет, диски колеса с обеих сторон — серебрянка. Интерьер ниши шасси и внутренняя поверхность створки — желтые.

Крупный план верхней части стойки правой основной опоры шасси, вид изнутри.

Правая основная опора шасси, вид спереди слева.

Правая основная опора шасси, вид изнутри. Обратите внимание на проводку магистрали гидравлического тормоза.

Многие «Кингкобры», особенно предназначенные для отправки в Советский Союз, имели на втулке воздушного винта храповик, позволявший запускать двигатель от автостартера.
