В конструкции якорного устройства фирма сохранила способ палубной укладки якорей. Бортовые клюзы предусматривали проход через них лишь якорных цепей и тросов. Втягивание якоря в клюз (как это было сделано еще на русских канонерских лодках "Манджур" и "Кореец" в 1886 г.) примененные бесштоковые якоря системы Инглефильда не допускали. Рутинная привычка к устарелым решениям и здесь дала себя знать.

Чертеж предоставлен журналом “Судостроение*.

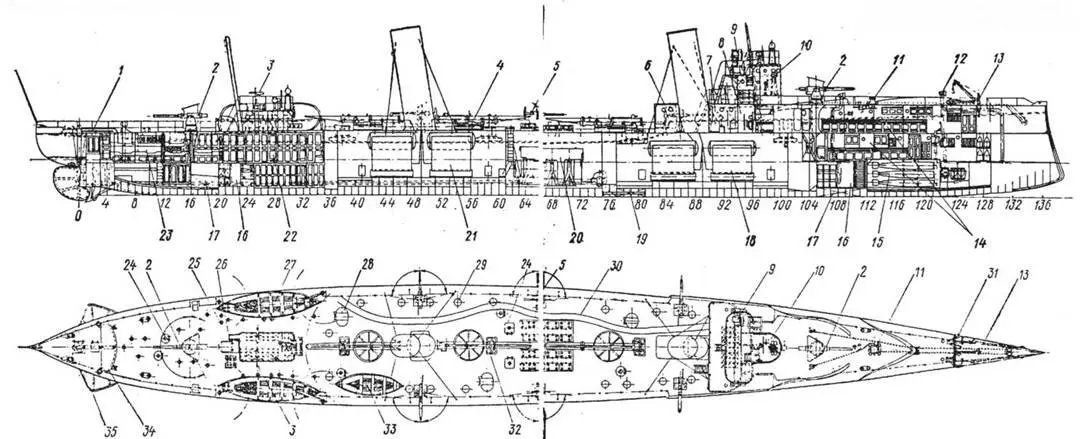

Эскадренный миноносец типа "Финн". (Продольный разрез и план верхней палубы)

1-румпель» 2-75-мм орудие, 3-трехлинейный пулемет системы "Максим", 4-45-см однотрубный минный аппарат, 5- 57-мм орудие. 6-радиотелеграфная рубка, 7-камбуз, 8- рулевая рубка, 9-60-см прожектор. 10-боевая рубка» 11-паровой шпиль. 12- вентиляционный дефлектор, 13- катбалка, 14- кубрик команды, 15-минный погреб, 16-патронный погреб. 17- цистерна для пресной воды, 18-котея Шульца-Торникрофта (малый), 19-цистерна для питательной воды, 20-главная паровая машина, 21- котел Шульца-Торникрофта(большой). 22- офицерские помещения. 23-кубрик унтер-офицеров. 24-сходной люк, 25-палубный иллюминатор, 26-сходной тамбур, 27- спасательный вельбот, 28-вснтиляционный дефлектор котельного отделения, 29-горловина угольной ямы, 30-рельсовый путь для подачи мин Уайтхеда, 31- якорь Инглефильда, 32- световой люк котельных отделений. 33- рабочая шлюпка. 34- штуртросы, 35-отводы гребных винтов

Русский флот все еще не был готов к этой маленькой "революции" в оптимизации якорного устройства, а немецкая фирма на прогрессивном, но сопряженном с лишней работой новшестве, конечно, не настаивала.

Полы всех помещений состояли из 3-мм стальных листов, покрытых линолеумом. Помещения для команды (одно под баком, другое ниже жилой палубы) рассчитывались на 46 человек. Мебель изготовляли из алюминия или легкого соснового дерева с филенками из алюминия или проволочной сетки. Офицерские помещения включали каюту командира, четыре одноместных каюты, одну двухместную, кают-компанию, буфет и ватерклозеты. Вся мебель выполнялась из полированного орехового дерева. В каюте командира устанавливали волосяной диван в чехле, койку, прикрепленную к стене, стол из полированного орехового дерева, письменный стол, умывальник, зеркала, шкафы. Каюты офицеров снабжали комбинированными спальными диванами с ящиками для белья, умывальником и шкафами. В кают-компании полагались диван, стол из полированного дерева, два буфета, стулья, зеркала и часы. Подволоки зашивали линолеумом и окрашивали цинковыми белилами. Кондукторы помещались в трехместной каюте. Здесь ставили три койки, ящики, умывальник, шкафы, полки.

Два погреба боеприпасов (носовой и кормовой) вмещали 320 патронов для двух 75-мм пушек и 620 для предполагавшихся вначале 47-мм пушек. С заменой этих пушек на 57-мм погреба переделали. Шесть корпусов мин Уайтхеда хранились в водонепроницаемом помещении в носовой части. Вблизи них хранили и головные зарядные отделения. Предусматривались две спасательные шлюпки длиной по 7,5 м и одна деревянная сигнальная мачта, которая раскреплялась стальными штагами. Камбуз с плитой размещали за рулевой рубкой. По всем 14 основным помещениям прокладывали вентиляционные трубы для естественной вентиляции.

О водоотливной системе в спецификации говорилось: "Котельные отделения, машинные отделения, помещения для офицеров и команды снабжены эжекторами. Кроме того, установленная в машинном отделении центробежная помпа может служить для выкачивания из трюма. Носовая и кормовая переборки, предохраняющие судно при столкновениях, равно как носовая и кормовая переборки в машинном отделении, будут иметь клинкеты, через которые удобно перепускать воду." Для удаления небольших скоплений воды предусматривался ручной насос. Динамо-машину для электрического освещении устанавливали, как это стало принято, в машинном отделении.

Достоверно известно (по надписи на чертеже, сделанном 5 апреля 1904 г. Д.В. Скворцовым), что проект контрминоносца литер Ш" (то есть фирмы Шихау), как и "контрминоносца литер В" ("Вулкан"), был утвержден великим князем единолично. В МТК в подобных случаях делалась ссылка на номер и дату соответствовавшего журнального постановления. В ведомстве великого князя на такие пустяки, видимо, не разменивались. Под руководством Д.В. Скворцова совершались, как уже говорилось, и заказы, и наблюдения за постройкой кораблей. Сами же корабли, разделив заказ поровну, поручали строить (с обеспечением всех главнейших поставок заводом Шихау) двум отечественным заводам: Обществу "Сандвикский корабельный док и механический завод в Гельсингфорсе" и Путиловскому заводу в Петербурге. И это было опять против всех призывов о специализации заводов и однотипности кораблей.
