Рафаил Мельников - Эскадренные миноносцы класса Доброволец

Отличавшаяся большим консерватизмом фирма приняла в первую очередь те новшества, которые облегчали серийную постройку, обещали технологические выгоды и способствовали успешной сдаче кораблей. Заботы же об эксплуатационной надежности механизмов оставались на втором плане. Откровенное стремление фирмы отстоять прежде всего свои коммерческие интересы, как это было и в предшествующих заказах, проявилось в ходе постройки и сдачи кораблей. За многие предметы снабжения, не включенные в контракт (и это еще одна из загадок заказа), фирма потребовала и получила дополнительную плату, но с устранением неполадок не спешила.

Согласно спецификации корпуса, длина корабля между перпендикулярами (отсчитывая кормовой от оси баллера руля) составляла 69 м (на прототипе 61 м), наибольшая ширина по шпангоутам 8,3 м (7 м), высота от верхней части киля до верхней части бимса 4,4 м (4 м), осадка без пятки ахтерштевня 2,4 м, осадка наибольшая 3 м. Наружная обшивка из стальных листов в средней части корпуса имела толщину 5,5 мм. До высоты 300 мм выше ватерлинии все листы наружной обшивки перед сборкой подвергались оцинковке. Традиционно усиленными были листы корпуса, подвергавшиеся при изгибе наибольшим напряжениям: ширстрека 8 мм в средней части и 5 мм в оконечностях. Листы, смежные с ширстреком поясов имели толщину 6 и 4,5 мм, килевого пояса 9 и 7 мм, смежные с килем – 7 и 5 мм. Шпангоутами служили угольники 75 х 65 х 6 мм. Расстояние между ними (шпация) было также традиционным – 500 мм.

Палубным настилом служили стальные листы толщиной 5 мм в средней части и 4 мм в оконечностях. Усиленные листы палубы, прилегавшие к борту (палубный стрингер) имели толщину 8 и 5 мм. Водонепроницаемые переборки толщиной 3,5-4 мм подкреплялись стойками из угольников и располагались на шпангоутах 3/4, 16, 35, 37, 49, 61, 75, 77, 89, 101, 103/105, 129. Соответственно ведя отсчет с кормы, как это было принято в германском судостроении, корабль разделялся на основные отсеки: кормовой, провизионный, кормовой офицерский, кормовые котельные отделения, машинное отделение, носовые котельные отделения и таранный отсек. Узкие разделительные отсеки (коффердамы), образованные поперечными переборками на шпангоутах 35-37, 75-77 и 101-103, обеспечивали живучесть энергетической установки и частично использовались в качестве поперечных угольных ям. Уголь размещался также по бортам по обе стороны от кочегарных отделений. Для машин такой защиты почему-то не предусматривалось.

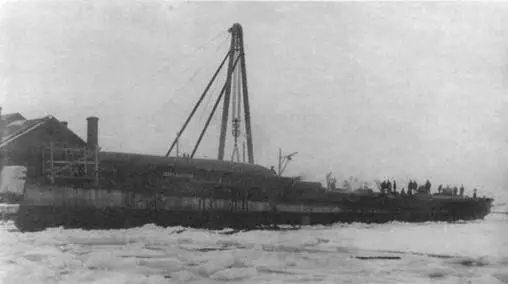

"Эмир Бухарский" на достройке.

В окончании (от носа) вытянутого полубака располагались рулевая и боевая рубки с командным мостиком. В них устанавливали приборы управления кораблем. Они включали переговорные трубы, машинный телеграф, компас, паровой и ручной штурвалы. Рулевые приводы, компас и машинный телеграф предусматривались также на кормовом мостике. Три полноповоротных однотрубных минных аппарата располагались в диаметральной плоскости. По левому борту был проложен рельсовый путь для подачи к аппаратам торпед, хранившихся в трюме под помещениями команды.

Главнейшим отличием от прототипа были стандартный для всех "народных крейсеров" набор вооружения: две концевых 75-мм пушки (на баке и на юте) и установленные по бортам 57-мм пушки. Они заменяли вооружение, применявшееся на "Бдительном" (одна носовая 75-мм пушка и пять 47-мм). Более надежной стала (против прототипа) конструкция винто-рулевого комплекса. Вместо сильно выдававшейся за линию киля легкой рамы ахтерштевня, на которую опирался своей пяткой простой руль, применили руль полубалансирный, а раму ликвидировали. Благодаря увеличенной осадке корабля руль и винты стали меньше выступать за линию киля. Все это уменьшало риск повреждения на мелководье и избавляло корабль от опасных повреждений рулевого управления (подобный случай произошел с миноносцем № 204 в 1904 г.).

Полезным новшеством стало и применение бортовых отводов – защитной конструкции, оберегавшей лопасти винтов от ударов о причалы и от запутывания в винтах швартовных тросов. Устранен был и анахронизм, шедший еще от обычаев парусного флота, – размещение фок-мачты впереди носового мостика. Теперь мачту, как это начали делать на больших кораблях, разместили в блоке с боевой и рулевой рубками. Это позволяло не терять времени на подъем сигналов. Ушли и от чисто немецкого размещения рубок и мостиков на верхней палубе в удалении от полубака. Просвет между ними (явно видимый на фотографиях германских миноносцев) ликвидировали.
