Вертикальное оперение состояло из двух килей с рулями направления, делившими крыло на центральную часть и консоли, на которых располагались элевоны. Рули высоты находились между килями.

На верхней поверхности крыла между килями помещался блок силовой установки из пяти турбореактивных двигателей НК-10Б и сверхзвукового воздухозаборного устройства.

Взлетно-посадочное устройство состояло из главной лыжи, расположенной впереди центра тяжести и воспринимавшей 75 процентов стояночной нагрузки, и двух кормовых лыж, расположенных на нижних частях килей.

В полете главная лыжа убиралась внутрь корпуса, а кормовые неубирающиеся опоры закрывались обтекателями. Главная и кормовые лыжи имели подводные крылья, обеспечивавшие взлет и посадку на воду. Посадка и взлет с земли осуществлялась при помощи металлических полозов, размещенных на нижних поверхностях лыж и охлаждавшихся путем испарения жидкости заливавшейся в рубашки полозов. Для снижения коэффициента трения при взлете с земли предусмотрена подача жидкости на поверхность скольжения полоза.

Пилотажно-навигационное оборудование выполнено в виде комплекса автоматической системы самолетовождения и бомбометания (КАСС), обеспечивавшего максимальную автоматизацию всех этапов полета.

В варианте разведчика (Р-57) самолет комплектовался аэрофотоаппаратами и станциеи радиолокационной разведки «Ромб-4».

Оборонительное вооружение включало аппаратуру для подавления РЛС зенитных управляемых ракет и зенитной артиллерии, РЛС прицеливания и перехвата систем наведения ракет классов «воздух-воздух» и «земля-воздух».

Для пассивной защиты предназначались постановщик помех РЛС обнаружения и наведения истребителей и зенитных управляемых ракет в задней полусфере самолета «Автомат-2», а также турбореактивные снаряды ТРС-45 – для защиты передней полусферы носителя.

Наступательное вооружение состояло из одной крылатой ракеты РСС, в корпусе имелся термостабилизированный грузовой отсек для размещения термоядерной бомбы «244Н» (тип «6») весом 3000 кг.

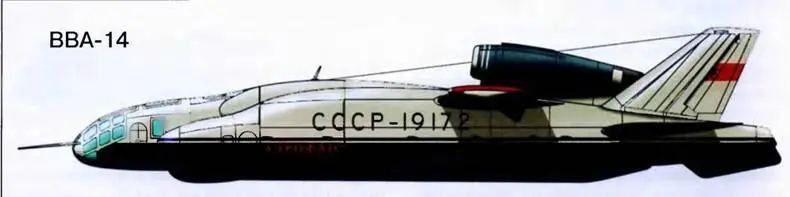

Самолет ВВА-14 выполнен по схеме высокоплан с несущим центропланом малого удлинения и трапециевидными консолями. На центроплане расположены гондолы маршевых двигателей, а по его бокам – отсеки с пневматическими взлетно- посадочными устройствами (ПВПУ).

Конструкция планера – цельнометаллическая. Основные конструкционные материалы – алюминиевые сплавы Д16Т, Д19, АК-6 и кадмированные стали. Все детали самолета имеют антикоррозионное покрытие.

Консоли крыла образованы профилями относительной толщиной 12 процентов, установлены под углом один градус и имеют поперечное V, равное 2 градусам. На консолях по всему размаху имеются предкрылки, однощелевые закрылки и элероны.

Фюзеляж – полумонокок с работающей обшивкой, подкрепленной набором стрингеров и шпангоутов. Бортовые отсеки предназначены для крепления горизонтального и вертикального оперения, ПВПУ и боковых стоек шасси. Внутри них размещаются агрегаты системы управления самолетом.

Оперение свободнонесущее, стреловидное. Горизонтальное оперение общей площадью 21,8 м² имеет стреловидность по передней кромке 40 градусов и снабжено рулями высоты общей площадью 6,33 м² . Вертикальное оперение – двухкилевое общей площадью 22,75 м² со стреловидностью по передней кромке 54 градуса, общая площадь рулей направления 6,75 м² .

Силовая установка состоит из двух маршевых двухконтурных турбореактивных двигателей Д-30М, размещенных в гондолах на пилоне над центропланом, и двенадцати подъемных турбовентиляторных двигателей РД36-35ПР. Эти двигатели размещены попарно в центроплане с наклоном вперед, со створками воздухозаборников, открывающимися вверх, и нижними поворотными створками с решетками. Был предусмотрен и вспомогательный турбогенератор ТА-6А.

Топливная система включала два бака-отсека и 12 протестированных баков общей емкостью 15500 л. Предусматривалась установка устройства для заправки топливом на плаву.

Пневматическое взлетно-посадочное устройство состоит из надувных поплавков длиной 14 м, диаметром 2,5 м и объемом по 50 м³ , каждое из которых разделено на 12 отсеков. Для выпуска и уборки поплавков используется гидропневмоэлектрическая система с 12 инжекторами (по одному на каждый отсек). Воздух в систему подается от компрессоров маршевых двигателей.
