Николай Якубович - Самолеты Р. Л. Бартини

Фюзеляж – четырехлонжеронныи, ферменного типа, четырехугольного поперечного сечения, сваренный из цельнотянутых хромо-молибденовых труб. Для придания фюзеляжу удобообтекаемой формы к ферме приварены поперечные и продольные профили для крепления трехслоинои фанерной обшивки, сверху покрытой перкалью.

Моторама составила одно целое с фюзеляжем.

Силовая установка состояла из двигателя «Кертис- Конкверор» взлетной мощностью 680 л.с. и двухлопастного воздушного винта фиксированного шага. Система парового охлаждения двигателя включала сепаратор для отделения воды от пара, конденсатор, водосборный и резервный бачки.

Каркас оперения – цельнометаллический. Киль и стабилизатор имели фанерную обшивку, а рули направления и высоты – полотняную. Стабилизатор допускал изменение угла установки на земле. Для компенсации реактивного момента мотора киль установлен под углом 3 градуса вправо.

Шасси с одним полубаллонным колесом размером 800x200 мм, убиравшемся поворотом назад в отсек фюзеляжа, закрывавшийся створками. Крыльевые опоры (костыли) – складывающиеся вдоль хорды крыла. Хвостовой костыль неуправ ляемый, с резиновой амортизацией.

Кабина пилота – закрытого типа с откидным фонарем из хромомолибденовых труб и целлулоида.

Управление элеронами жесткое, родем высоты – смешанное, а рулем поворота – тросовое.

Электрооборудование, состоявшее из аккумулятора, пяти электрических лампочек и конце вых выключателей, предназначалось для контроля за положением шасси.

Самолет представляет собой двухреданную летающую лодку-моноплан.

Высокорасположенное двухлонжеронное крыло по типу «парасоль» имело конструкцию, аналогичную применявшейся на самолете «Сталь-6» и было набрано из профиля 10-процентной толщины, разработанного Бартини. Ферменные нервюры сварены из профилей, изготовленных из нержавеющей стали «Энерж-6». Особенностью несущей поверхности являются двойные плавающие элероны, располагавшиеся на ее концах. Вдоль всей задней кромки крыла установлены посадочные щитки тина ЦАП, занимавшие 20% хорды крыла.

Фюзеляж длиной 18,4 м, как и каркас несущей поверхности, изготовлен из стали «Энерж-6» с гофрированной обшивкой преимущественно толщиной 0,5 мм. Для обшивки днища лодки использовались стальные листы толщиной от 0,8 до 1,5 мм. К фюзеляжу пристыковывались поплавки-жабры для боковой остойчивости самолета. Кабина летчика закрывалась фонарем со сдвижной назад частью. Для остекления, видимо, использовался целлулоид.

Горизонтальное оперение подкосного типа размещалось на киле. Для управления по курсу и направлению использовались рули поворота и высоты, кинематически связанные с педалями и штурвалом.

Для взлета и посадки на лед использовались полозы, располагавшиеся по краям первого редана. Они изготавливались из 20-мм фанеры и оклеивались листами из нержавеющей стали толшиной 0,8 мм. В качестве амортизаторов служили резиновые мешки-камеры, оклеенные брезентом.

Силовая установка состояла из двух расположенных друг за другом двигателей «Испано-Сюиза» 12ybrs жидкостного охлаждения с тянущим и толкающим трехлопастными воздушными винтами.

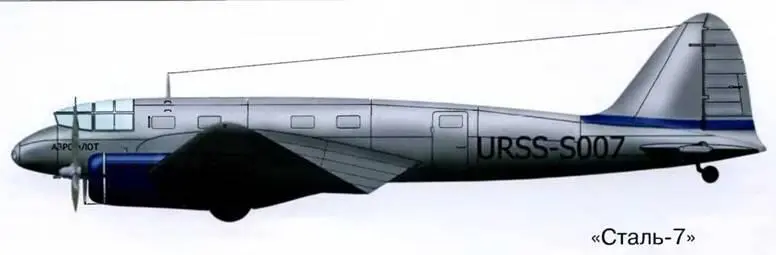

Двухмоторный низкоплан с двухлонжеронным крылом типа «обратная чайка» очень большого сужения. Подобная аэродинамическая компоновка крыла позволила значительно увеличить межлонжеронное расстояние, а грузовой люк, расположенный в этом месте позволял подвешивать внутри фюзеляжа бомбы большого калибра. Крыло набрано из профилен завода №240, разработанных Р.Л.Бартини. Средства механизации крыла отсутствовали, а на его консолях располагались элероны.

Конструкция крыла – ферменная. Каждая консоль несущей поверхности представляла собой пространственную ферму, сваренную из 200 стальных стержней. Нервюры крыла изготавливались из закрытых стальных профилей толщиной листа 0,1-0,15 мм. Обшивка крыла полотня ная.

Фюзеляж – цельнодюралюминиевый полумонокок овального сечения, близкого к треугольному. Расширяясь книзу, он плавно сопрягался с крылом. Поскольку самолет планировался двойного назначения, то в районе центроплана крыла был предусмотрен бомболюк.

Экипаж, состоявший из трех человек, располагался в общей кабине, закрывавшейся фонарем с выступавшим вперед козырьком.
