С. Иванов - Субмарины Японии 1941 1945

Глубина погружения 100

Экипаж 75 (+ до 100 пассажиров)

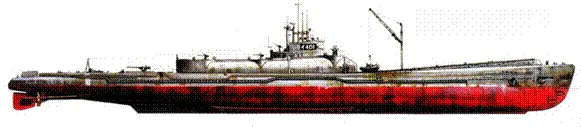

Лодка I-14 типа AM

М6А1 «Сейран»

«Спец субмарина» – аналогична типу AM, перед рубкой стоит строенная 25-мм пушка. Тип КО

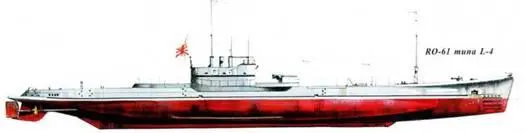

RO-61 типа L-4

RO-46, бот типа К-6

Субмарина RO-106

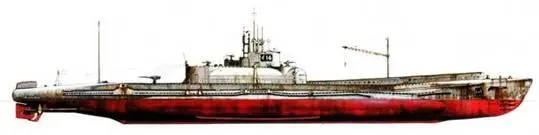

Лодки тина В-1 стали самыми массовыми в японском флоте – их построили 20 единиц. На рисунке изображена лодка I-35, которая выполнила несколько боевых походов. Субмарина вступила в строй японского флота в августе 1942 г. ее боевая карьера получилась типичной для японских субмарин. Выполнила несколько транспортных рейсов на Кыску, а 23 ноября 1943 г ее таранил американский эсминец «Фрэйчер» в водах атолла Тарава. Лодка не успела потопить ни одного корабля или судна противники.

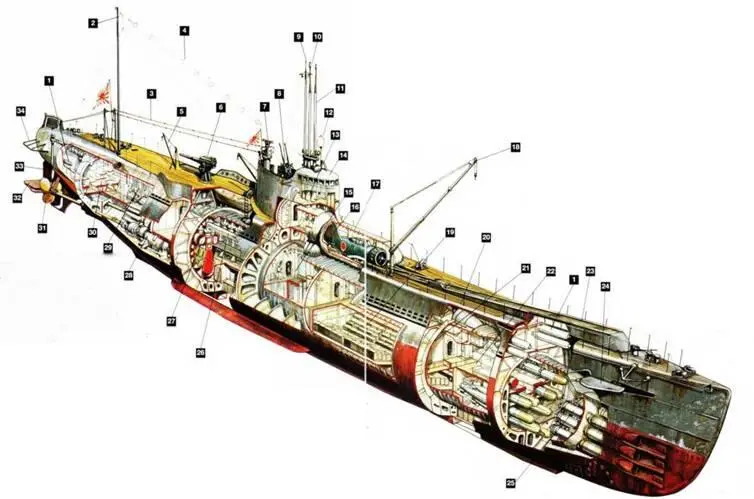

1. резервуар со сжатым воздухом 2. радиомачта 3. расчалка радиоантенны 4. натяжная радиоантенна 5. складной грузовой кран 6. 5,5-дюймовое орудие 7. оптический дальномер палубного орудия 8. спаренный 25-мм зенитный автомат тип 96 9. сигнальная мачта 10. перископ № 2 11. перископ № 1 12. антенна радиопеленгатора 13. навигационный мостик 14. рубка 15. командный пост 16. разведывательный гидросамолет E14Y1 в разобранном виде 17. ангар 18. убираемый авиационный кран 19. аккумуляторы 20. внешний корпус 21. прочный корпус 22. торпедный отсек 23. авиационная катапульта 24. носовые рули глубины 25. торпедные аппараты 26. машинное отделение 27. вентилятор 28. отсек электродвигателей 29. отсек вспомогательного электрогенератора и пневматических помп 30. отсек экипажи 31. гребной винт 32. кормовые рули глубины 33. руль 34. ограждение рулей глубины и гребных винтов

Аичи M6A1 из 631-го кокутая в положении для хранения в ангаре субмарины.

E14YI «Глен» из подразделения 6-го флота. Верхние поверхности – темно-зеленые, нижние – светло-серые. Хиномару с окантовкой белого цвета нанесены в шести местах. Капот двигателя – черный.

Кигошо E14Y подразделения 6-го флота. Верхние поверхности – темно-зеленые, нижние – светло-серые. Хиномару нанесены в шести местах на фоне прямоугольников белого цвета. Капот двигателя – черный.

Японский флот наносит сокрушительный авиационный удар по территории США

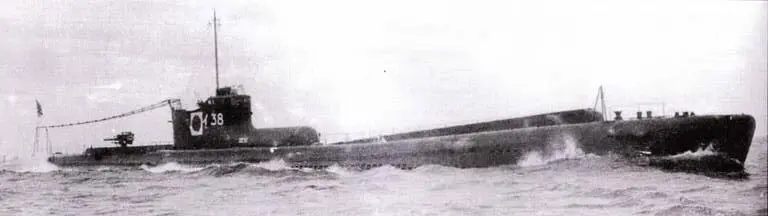

I-38 – одни из последних построенных лодок пиши В-1, она вошла в строй 31 января 1943 г. Потопил ее американский эсминец «Николас» 12 ноября 1944 г. южнее острова Ян.

Лодки типа L-4 – самые старые субмарины класса RO, принимавшие участие во Второй мировой войне. Более старые лодки RO, которые еще оставались в составе Императорского фронта в 1941 г., использовались исключительно в качестве учебных. В основу проекта этих кораблей была положена британская субмарина типа L. Субмарины типа L-4 представляли собой усовершенствованный вариант предшествующего проекта L-3 с двумя дополнительными торпедными аппаратами и сдвинутой вперед рубкой.

Вооружение: шесть носовых 21-дюймовых торпедных аппарата и десять торпед к ним; одно 3-дюймовое орудие и один 13-мм пулемет.
