Валерий Мужеников: Линейные крейсера Англии. Часть IV. 1915-1945 гг.

На длине башен и погребов боезапаса артиллерии главного калибра главный броневой пояс имел толшину 356 мм, на длине котельных и машинных отделений 305 мм. Он заканчивался в районе кормовых орудийных башен противоминной артиллерии, уменьшаясь внизу до 152 мм, вверху до 229 мм. Увеличенное по толщине бортовое бронирование установили более наклонным, доведя его наклон до 18° к вертикали, против 12° на "Худе". Этот наклон броневых плит предназначался не только для того, чтобы снаряды попадали в него под неблагоприятными для них углами падения, но также и экономии в весе брони.

Концы главного броневого пояса замыкались, образуя цитадель, траверзами – 305- мм и 127-мм носовыми, 254-мм и 102 мм кормовыми. Чтобы цитадель была как можно короче – в этом случае можно было предусмотреть более толстое бронирование – артиллерию главного калибра установили в полностью выделенный объём помещения в носовой оконечности корабля.

Помещения расположенных перед цитаделью подводных торпедных аппаратов защитили посредством более тонкого броневого пояса, продолжавшегося от носового траверза цитадели к форштевню, и, кроме того, 152-мм броневой палубой и траверзом той же толщины. Кроме непосредственной зашиты помещения торпедных аппаратов, они создавали дополнительную защиту погребам боезапаса башни "А".

Орудийные башни главного калибра имели 431-мм лобовую плиту, 330-мм боковые стенки и 203-мм крышу. Броневые стенки барбетов этих башен с боков имели 356- мм толщину, переходящую в 305 мм и 280 мм по мере приближения к диаметральной плоскости.

Новым для британского военно-морского флота было образование массивной башнеподобной передней надстройки с мостиком, чья конфигурация служила, в первую очерель, современным требованиям управления огнём артиллерии главного калибра. Переднюю боевую рубку прикрыли установленной наклонно 356-мм броней, боковые стороны 254-мм, заднюю и настил пола 102-мм, крышу 203-мм. Проходящая внутри боевой рубки коммуникационная труба имела толщину 203 мм до верхней (бронированной) палубы.

Расположенный на самом верху передней боевой рубке вращающийся бронированный купол поста управления стрельбой центральной наводки с лобовой части прикрыли 127-мм бронёй и с боков 76 мм. Этот купол имел собственную коммуникационную трубу, стенки которой вне боевой рубки имели толщину 152 мм и внутри её 51 мм.

Палуба полубака имела толшину 25,4 мм. Горизонтальная зашита цитадели состояла из верхней (бронированной) 203-мм палубы над погребами боезапаса главного калибра, 102-мм над котельными и машинными отделениями и 1 78-мм над погребами боезапаса противоминной артиллерии. Главная палуба имела толщину 25,4 мм, промежуточная 152 мм в носовой части, 127 мм и 76 мм в кормовой.

Слабым местом любой толстой бронированной палубы являются проходы дымовых труб и вентиляционных шахт. Ешё в период разработки первых вариантов проекта линейного крейсера 1921 г. рассматривался способ зашиты этих проходов двумя рядами отстоящих на некотором расстоянии друг от друга относительно тонких броневых плит-колосников с большим количеством отверстий небольшого диаметра на двух уровнях, смешённых на каждом уровне относительно друг друга. Но поскольку требовалось перекрыть очень большую площадь над котельными отделениями, от этого отказались. Между палубой полубака и верхней (бронированной) палубой установили специальные броневые скосы и колосники из литой стали специального профиля. Форму этих скосов и колосников подобрали с учётом наилучших условий прохождения дыма и газа.

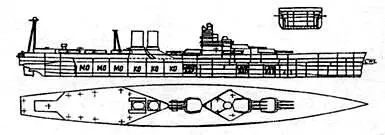

Линейный крейсер “Н-3.а”. Декабрь 1920 г. (Проект)

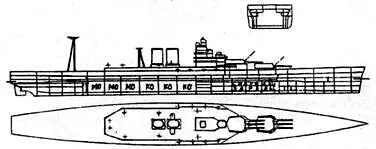

Линейный крейсер “Н-3.6”. Декабрь 1920 г. (Проект)

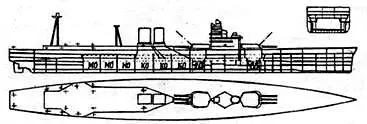

Линейный крейсер “Н-3. с". Декабрь 1920 г. (Проект)

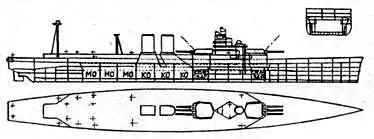

Линейный крейсер “G-3”. Декабрь 1920 г. (Предворительный проект)

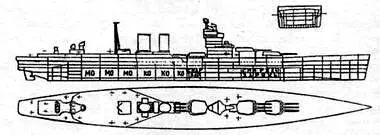

Линейный крейсер “G-3”. Декабрь 1920 г. (Окончательный проект)

При применении колосников такой конструкции проектировщики надеялись, что выпущенный с близкой дистанции снаряд отрикошетирует, а снаряд с дальней дистанции (на излёте) взорвется при ударе о колосник без проникновения сквозь него. В соответствии с обшей идеей бронирования броневая зашита кожухов дымовых труб со стороны носовой части состояла из колосников толщиной 305- 229-152 мм, так как вплотную прилегала к погребам боезапаса орудийной башни "X". Со стороны кормовой части, в целях экономии веса, толщину колосников уменьшили 127-76 мм, но, несмотря на это, общий вес броневой зашиты дымоходов составлял 766 т.
