Валерий Мужеников - Линейные крейсера Англии. Часть IV. 1915-1945 гг.

Соглсно Braer [4], вес орудийной башни составил 1568 т, включая 574 т вращающейся брони. Общий вес с учётом веса боекомплекта 2500 т. Диаметр барбета равнялся 12000 мм, поворотной платформы 14600 мм. Система горизонтального поворота орудийной башни должна была выдерживать большие нагрузки при стрельбе, особенно при одновременном залпе всех трёх орудий. Расчёт каждой башни насчитывал 95 человек. Вскоре были выданы заказы на изготовление башенных установок для двух кораблей.

Орудийные башни от носа к корме имели обозначение "А", "В" и "X". В то время как две передние линейновозвышенные башни имели ставшими обычными сектора обстрела в 300°, третья имела только по 120° на каждый борт.

Согласно Braer [4], спроектированное в 1923 г. по принципу "легкий снаряд – высокая начальная скорость" 406-мм орудие образца Мк.1 с длиной канала ствола 45 кал. (18270 мм) имело вес скрепленного проволокой ствола 131 т, стреляло снарядами весом 907 кг (согласно Raven/Roberts [5], 929 кг). Полный заряд пороха весом 238 кг сообщал снаряду начальную скорость 814 м/с. Скорострельность составляла около двух выстрелов в минуту. Стволы орудий имели угол склонения -5°, угол возвышения +44°, что обеспечивало максимальную дальность стрельбы 41600 м (225 каб.).

Теперь зарядные погреба расположили под снарядными. В мирное время боекомплект состоял из 720 снарядов для всех девяти орудий главного калибра или по 80 снарядов на ствол, в военное время из 900 снарядов или по 1 00 на ствол.

Также новым для британского военно-морского флота была установка противоминной артиллерии в двухорудийных башнях. Противоминная артиллерия состояла из шестнадцати спроектированных в 1923 г. 152-мм орудий образца Мк.XXIII с длиной канала ствола 50 кал. (7600 мм) раздельного заряжания в восьми двухорудийных башнях. Вес орудийного ствола составлял 8,2 т, вес снаряда 45 кг, максимальная дальность стрельбы 22500 м (121 каб.) при максимальном угле возвышения +60°, скорострельность шесть выстрелов в минуту, вес двухорудийной башни 98 т.

Зенитное вооружение состояло из шести спроектированных также в 1923 г. 120-мм зенитных орудий с длиной канала ствола 43 кал. (5160 мм) (согласно Braer [4], 40 кал. (4800 мм) в одноорудийных установках с обшим боезапасом 1200 выстрелов или по 200 на ствол, и четырёх десятиствольных установок 40-мм зенитных автоматов с общим боезапасом 49000 снарядов или по 1225 на ствол.

Торпедное вооружение включало два 622-мм подводных торпедных аппарата с боекомплектом 16/20 торпед, соответственно, в мирное/военное время, расположенных в отдельном помещении на промежуточной палубе в носовой оконечности корабля непосредственно перед снарядными погребами башни "А".

Также предусматривалась возможность использование с корабля авиации, для чего предполагалось разместить платформы для взлёта колёсных самолётов на крышах башен "В" и "X".

На носовой надстройке находились: в передней боевой рубке пост управления стрельбой центральной наводки главного калибра; второй такой же пост в бронированном куполе поверх передней боевой рубки; на мостике два поста управления стрельбой противоминного калибра; на самом верху надстройки, с полным круговым обзором и без помех от задымления, пост управления зенитным огнём.

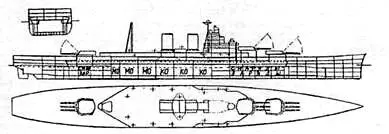

Линейный крейсер “К-2”. Октябрь 1920 г. (Проект)

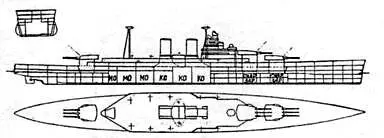

Линейный крейсер “К-2”. Октябрь 1920 г. (Проект)

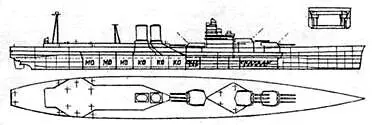

Линейный крейсер “1-2”. Ноябрь 1920 г. (Проект)

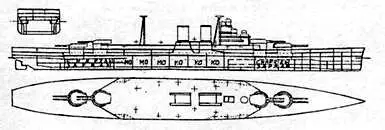

Линейный крейсер “1-3”. Ноябрь 1920 г. (Проект)

На кормовой надстройке находились: в задней боевой рубке запасной пост управления стрельбой центральной наводки главного калибра; два кормовых поста управления стрельбой противоминного калибра и кормовой пост управления зенитным огнём.

В основном бронирование и конструктивная подводная зашита (КПЗ) соответствовали тому, что имелось на "Худе", только теперь в системе КПЗ стенки булей (последние, по существу, уже не являлись булями, поскольку находились внутри корпуса, хотя и выполняли ту же самую задачу – камеры расширения взрыва) поднимались отвесно вплоть до палубы полубака, поэтому главный броневой пояс располагался внутри корпуса, а були снаружи не были заметны. Расположение брони на некотором расстоянии от наружного борта должно было обеспечить более эффективную защиту от подводных взрывов.
