Александр Белов - Броненосцы Соединенных Штатов Америки Мэн, Техас, Индиана, Массачусетс, Орегон и Айова

По другим данным, с нормальной нагрузкой водоизмещение должно было равняться 6315 т, осадка – 7,47 м, поперечная метацентрическая высота – 0,77 м при угле крена 42°, угол заката – 75°. [11]

На одном из первых проектов, разработанных Бюро строительства и ремонта, предусматривалось развитое парусное вооружение брига. Немногим позднее паруса перекочевали в проект нового броненосного крейсера для увеличения дальности его плавания экономическим ходом. Британская разработка, по которой строился "Техас", парусов не предполагала. Корабль получил две мачты, предназначенные для передачи сигналов, размещения боевых марсов (по одному на каждой, на которых планировалось установить по два скорострельных орудия Готчкисса [2]), закрепления кран-балок для спуска и подъёма гребных судов и катеров.

Проект "Техаса", как и "Мэна", разрабатывался в 1886 г., когда скорострельная артиллерия среднего калибра ещё не появилась на кораблях, поэтому схема защиты обоих броненосцев по сути оказалась одинаковой. Задачей было предохранить наиболее важные участки корабля (машины, котлы, погреба боезапаса, размещённые в его средней части) бронёй максимальной толщины, способной выдерживать малое число попаданий крупнокалиберных снарядов. [11].

Ограниченное водоизмещение "Техаса" не позволило развить его броневую защиту должным образом на уровне лучших мировых достижений. Первоначально ожидалось, что корабль получит сталежелезную броню (компаунд), но на нём смонтировали сталеникелевую. [2]

1 мая 1893 г. на полигоне "Индиан Хед" приемо-сдаточным испытаниям была подвергнута стале-никелевая плита толщиной 203 мм из партии весом 300 т, произведённой заводом "Карнеги Компани" для башен броненосца "Техас", монитора "Монтерей" и броненосного крейсера "Нью Йорк". Из трёх перечисленных кораблей башенную броню такой толщины имел лишь монитор "Монтерей". По результатам стрельб, браковалась или могла быть принята вся партия для трёх броненосцев. "Техас" сошёл на воду уже почти год назад, поэтому все шло в спешке.

В соответствии с контрактом, во время приёмных испытаний полагалось произвести по плите два выстрела из 152-мм орудия. Но при желании контрагентов получить премию требовалось сделать не менее трёх выстрелов. В данном случае два снаряда, выпущенные со скоростью 460 м/с, плиту пробить не смогли, но третий, со скоростью 580 м/с, пробил и плиту, и подкладку. После первых двух выстрелов на плите не было обнаружено трещин, и поэтому всю партию приняла правительственная комиссия. Но премии производитель получить не смог. [6]

На протяжении около двух пятых длины броненосца, в средней его части, планировалось установить броневой пояс в 6,5 футов высотой. Остальная часть корпуса должна была прикрываться броневой палубой, имеющей 2 дюйма толщины в горизонтальной части и 3 дюйма на скатах.

Когда "Техас" после задержек при строительстве, в частности, с поставками брони, вошёл в строй, он нёс броневой пояс из плит гарвеированной стали длиной 35,97 м (по другим данным – 36,58 [2] или 34,14 м [6]) и общей высотой 1,98 м. Пояс поднимался над ватерлинией всего на 0,61 м и опускался ниже ее на 1,37 м. Толщина его, как и у "Мэна", составляла 305 мм и аналогичным образом плавно уменьшалась к нижней кромке до 152 мм (203 мм [2]), начиная с расстояния 0,31 м ниже ватерлинии (по другим данным – 0,46 м [6]). Толщина деревянной подкладки под броню равнялась 152 мм. [2] Носовой и кормовой траверзы толщиной по 152 мм для защиты от продольного огня соединяли оконечности пояса. Борта над поясом бронёй не обшивались и защиту корпуса составляли только угольные ямы, которые имели ширину до 3,51 м.[2; 9; 11; 6]

Заметим, что хотя для всех шести описываемых броненосцев применяется термин "гарвеированная сталь", она со временем заметно улучшалась. Например, 10 дюймов стали, защищавшей "Техас", по своим качествам были равносильны лишь 6 дюймам брони с тем же названием (или крупповской), применявшейся в 1900 г. [11]

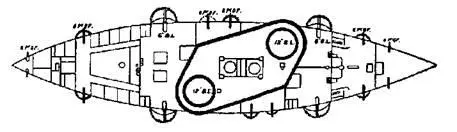

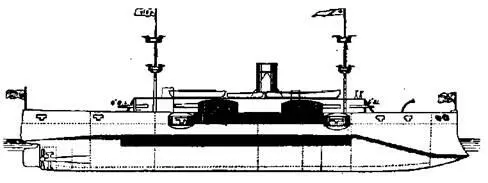

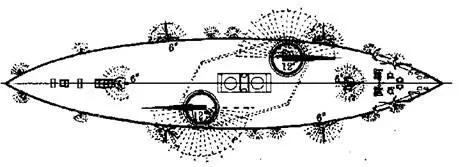

Броненосец "Техас".
