Наши специалисты ожидали такую толщину траверзных переборок, но, как видим, броня по возможности утолщалась и они ошиблись почти вдвое. В оконечностях этого броневого каземата возвышалось по одному барбету, защищённому бронёй из стальных плит, имевших дифференцированную толщину: со стороны, обращенной к противнику, в верхней части до батарейной палубы, где не имелось защиты пояса и траверзов, – 457 мм, а в нижней, под их прикрытием – 229 мм; с тыльной стороны – 102 мм. Плоская броневая палуба толщиной 64 мм настилалась непосредственно над главным броневым поясом, прикрывая собой котлы и машины. Отсутствие у нее скосов явилось существенным недостатком, отмеченным современниками.

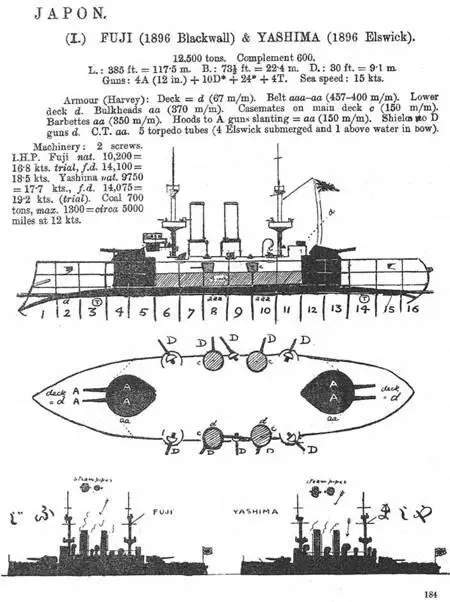

Броненосцы “Фудзи” и “'Ясима".

(Сведения о кораблях, опубликованные в английском справочнике “JANE’S FIGHTING SHIPS". 1900 г.)

В оконечностях от основания пояса, как и на 'Чен Иен”, к носу и корме также шли карапасные броневые палубы той же 64-мм толщины, располагаясь несколько ниже ватерлинии, причем носовая имела в среднем наклон в 5°, а кормовая заметно меньше. Над главным поясом в средней части находился еще один, толщиной 102 мм, но более короткий, длиной всего 46,9 м и высотой 2,4 м, от оконечностей которого под углом к диаметральной плоскости шли броневые переборки той же толщины, сопрягавшиеся своими другими концами с наружными частями барбетов главного калибра. Боевая рубка, помещавшаяся позади носового барбета, защищалась броней в 356 мм. По некоторым данным, и кормовая рубка имела 76-мм броню.

Размещённые в барбетах орудия главного калибра имели для защиты прислуги вращающиеся броневые купола со стальной броней толщиной в лобовой части – 152, сверху – 76 (по иным данным, тоже 152), с бортов и тыла – 102 мм.

Кроме того, над каждым куполом возвышалось по небольшой защищенной 76-мм броневыми плитами командирской башенке для управления в бою орудиями главного калибра непосредственно из башен. Под защитой барбетов находились механизмы для поворота и заряжания, подачи снарядов с зарядами, а также гидравлические стопоры, автоматически удерживавшие орудийные платформы от разворота при выстреле из одного орудия, аналогичные описанным на броненосце “Тинг Иен”. Снарядные и зарядные погреба размещались исключительно под броневой палубой.

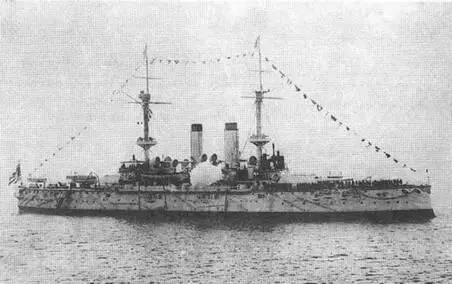

Броненосец “Фудзи” прибыл в Японию. 1897 г.

Подача боезапаса осуществлялась по бронированным трубам. Все входы и выходы на броневую палубу цитадели, всякие другие отверстия, а также дымовые и вентиляторные трубы окружались коффердамами высотой 0,9 м, т. е. в итоге возвышались над ватерлинией на 1,8 м, или броневыми гласисами. Помещения для бортовых торпедных аппаратов и хранения зарядных отделений торпед находились ниже ватерлинии, то есть под надежной защитой главного пояса, а помещение носового аппарата не бронировалось. Вся броня общим весом 3000 т (24% нормального водоизмещения) изготавливалась на заводе Кеммеля и К 0 (Cammel amp; С 0 ) по способу Гарвея (обработка касалось только толстых плит пояса и траверзов, а тонкая броня, например, палуб и крыш барбетов была стальная). Угольные ямы уже традиционно разместили вдоль бортов так, чтобы они дополняли собой броневую защиту.

Артиллерийское вооружение, заказанное на заводе Армстронга и К°, состояло из четырех 305-мм сорокакалиберных пушек весом 49,6 т каждая, по конструкции аналогичных орудиям кораблей класса “Маджестик”, размещенных попарно в двух грушевидных в плане барбетах и оснащённых гидравлическими приводами для поворота, десяти 152-мм сорокакалиберных скорострельных, первоначально запланированных к установке в бронированных казематах, двадцати 47-мм 40-калиберных (3 фн) и четырех 47-мм 33-калиберных (2,5 фн) скорострельных Гочкиса (по другим данным, 4 37-мм). Но в итоге лишь четыре 152-мм орудия получили казематы шестиугольной в плане формы с броней толщиной 152 мм в трех лобовых и 51 мм в остальных частях, включая их крыши, расположенные над главным поясом в батарейной (главной) палубе симметрично от миделя и обеспечивавшие углы обстрела по 120°, а другие шесть были установлены выше, на верхней палубе открыто и имели стальные щиты, укрепленные на орудийных станках. Два из этих орудий располагались на миделе и имели углы обстрела по 120°, а четыре – симметрично относительно носового и кормового мостиков с углами обстрела по 150°. Все 152-мм орудия размещались на спонсонах для получения возможно больших углов обстрела. [6,33,55-58]
