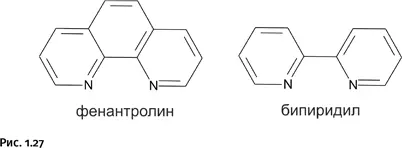

За основу они взяли идеи Саважа, который использовал ионы меди в качестве организующих центров, а фрагменты фенантролина – как узловые блоки строительной конструкции. Команда Стоддарта внесла некоторые изменения: вместо ионов Cu +они использовали ионы Zn 2+(в составе ацетата цинка), а вместо фенантролина – похожее соединение бипиридил, который так же, как фенантролин у Саважа, был встроен в цепочку. У обеих молекул удачно расположены атомы N, координирующие ионы металла (рис. 1.27).

В качестве строительных блоков были взяты удлиненные молекулы, содержащие фрагмент бипиридила в середине молекулы и аминогруппы NH 2на концах. Эти концевые группы нужны для того, чтобы в определенный момент замкнуть с их помощью строительные блоки в циклы. В качестве реагента, замыкающего циклы, была выбрана молекула, содержащая две альдегидные группы – CH=O. Взаимодействие альдегидных групп с аминогруппами – NH 2сопровождается выделением воды и приводит к образованию фрагментов – CH=N–, называемых иминами (рис. 1.28).

В итоге из двух строительных блоков и двух замыкающих агентов образуется цикл.

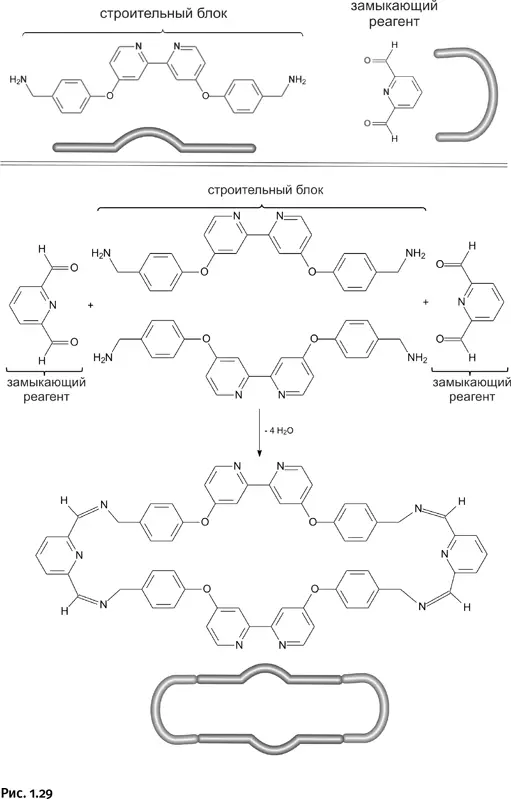

На рисунке 1.29 показана лишь общая схема замыкания цикла. Необходимо, чтобы блоки реагировали строго попарно, а не случайным образом, вовлекая во взаимодействия дополнительные блоки. Эту задачу решают ионы Zn 2+, которые с помощью координационных взаимодействий располагают блоки в пространстве строго определенным образом.

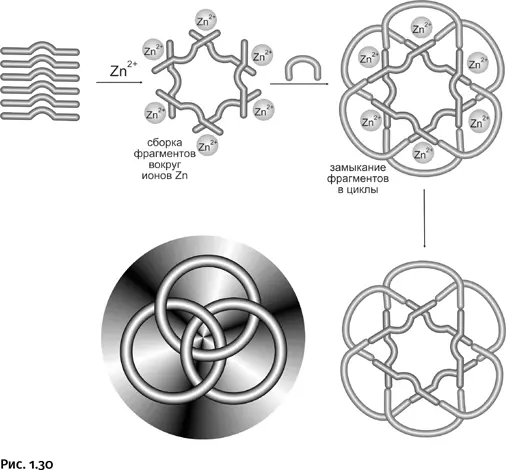

Синтез трициклической молекулы достаточно прост: строительный блок – линейный реагент – смешивали с ацетатом цинка в эквимолярном соотношении (1:1). Катионы цинка, стремясь заполнить свою координационную сферу, располагали вокруг себя строительные блоки, при этом атомы N (в строительном блоке) координационно связывались с ионами Zn. Возникали агрегаты из шести молекул и шести катионов цинка, расположенных в пространстве нужным образом. Затем добавляли замыкающий реагент, в результате происходило образование трех переплетенных циклов (рис. 1.30).

Полученный результат не случаен: это следствие предварительных расчетов, работы с объемными пластмассовыми моделями и обдуманного подбора исходных соединений. По словам Стоддарта, несмотря на то что успех был ожидаемым, когда рентгеноструктурный анализ показал, что нужное соединение получилось, все участники работы ликовали. Синтез борромеевых колец вдохновил других химиков, которые стали получать не менее замысловатые конструкции.

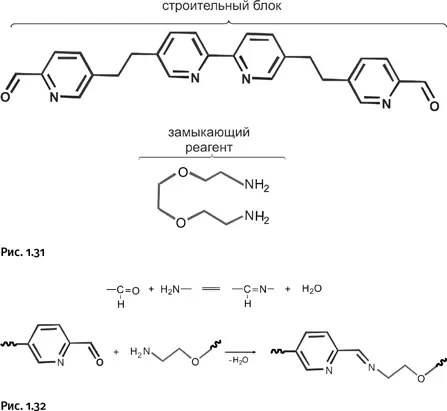

В 2011 г. была получена новая молекула катенанового типа – синтезирован замкнутый кольцевой пятилистник, напоминающий пятилучевую звезду. Ее создатели – группа английских химиков, возглавляемая Дэвидом Ли. Роль строительного материала исполняла длинная органическая молекула с двумя альдегидными группами – СН=О, замыкающий фрагмент – молекула с двумя аминными группами – NH 2(рис. 1.31).

Взаимодействие этих двух молекул происходит точно так же, как и при получении борромеевых колец, т. е. с образованием имина – СН=N– (рис. 1.32).

В качестве организующих центров, располагающих вокруг себя нужным образом «строительный материал», были использованы ионы Fe 2+, которые, как в предыдущем случае ионы Zn 2+, предпочитают заполнять свою координационную сферу шестью атомами N, находящимися в структуре строительных блоков. При этом происходит заполнение координационной сферы Fe 2+атомами N, которые размещаются вокруг ионов Fe 2+в вершинах мысленного октаэдра. Затем замыкающий фрагмент связывает попарно «торчащие» концы блоков, наподобие цемента, скрепляющего кирпичную кладку. После удаления ионов Fe 2+возникает единая кольцевая молекула, переплетенная пять раз (рис. 1.33).

Полученный результат можно считать очень эффектным, но, справедливости ради, следует признать, что технология сборки весьма похожа на ту, которая была использована при получении борромеевых колец.
