На одном из островов находится замок, где этот символ присутствует в инкрустации пола, в отделке лепных украшений и во фрагментах металлической чеканки (рис. 1.22).

Постепенно во всех станах Европы и в США эти три кольца стали именовать в память о графской семье борромеевыми кольцами, что сохранилось и до наших дней.

Использование этого символа в Японии относится к XII в., где он обозначал единство трех миров: небесное царство богов, земное царство людей и подземное царство умерших. Три сплетенных кольца можно увидеть в отделке некоторых японских храмов (рис. 1.23).

Символ использовали и в качестве элегантных элементов японской графики, где борромеевы кольца представлены в виде сплетенных аистов, бамбуковых трубочек или цветов (рис. 1.24).

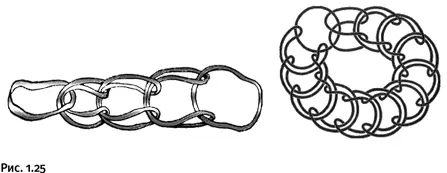

Столь необычный способ соединения колец был детально изучен, в итоге удалось разработать некую схему создания подобных зацеплений. На рисунке 1.25 показана цепочка из пяти колец, собранных особым образом. При удалении одного кольца, причем любого, цепочка полностью рассыпается. Можно также собрать круговую цепочку, обладающую подобным свойством.

Нет ничего удивительного в том, что борромеевы кольца, овеянные историческими преданиями и многозначным символическим смыслом, не могли оставить равнодушными химиков-синтетиков, вооруженных опытом получения катенанов. Однако для получения подобной молекулы потребовался специальный подход.

Возможные решения

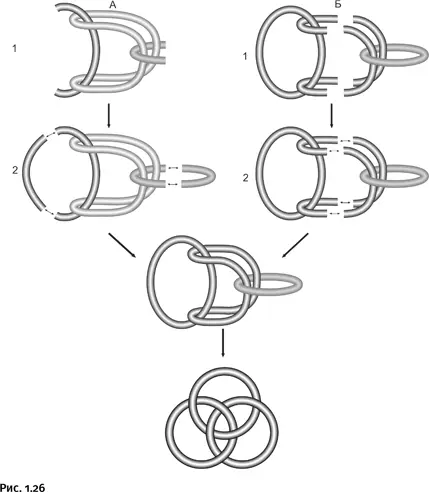

Пытаясь решить, каким именно способом можно получить молекулу в виде борромеевых колец, химики наметили несколько путей. Наиболее привлекательными казались два из них. Первый (рис. 1.26, схема А) состоял в том, чтобы кольцевую молекулу согнуть, складывая почти пополам, а затем «охватить» ее двумя линейными молекулами во взаимно перпендикулярных направлениях (стадия А-1). Именно эта стадия самая трудная. Далее все намного проще: если линейные молекулы превратить в циклы (стадия А-2), в итоге возникнут борромеевы кольца. На рисунке они показаны несколько деформированными, так как воспроизводят схему синтеза, но если всю конструкцию выровнять и «расправить», то увидим знакомый символ.

Второй путь (рис. 1.26, схема Б) немного напоминает первый. Следует взять две кольцевые молекулы, расположить их взаимно перпендикулярно и в каждую «продернуть» по две линейные молекулы (стадия Б-1). Осталось соединить попарно «торчащие хвосты» изогнутых молекул (стадия Б-2), и получится нужная нам конструкция.

Химики понимали, что первые стадии обеих схем исключительно трудно осуществить: скорее всего, потребуется сложный многостадийный синтез, чтобы временно закрепить в пространстве «строительные блоки» в нужном положении. Стали появляться различные (вначале нарисованные на бумаге) варианты таких решений, впрочем, многие полагали, что получение борромеевых колец маловероятно.

Смелость города берет

Пока шли обсуждение и подготовка к синтезу, группа решительных энтузиастов из Калифорнийского университета, возглавляемая Дж. Ф. Стоддартом, сообщила в 2004 г. научной общественности, что они смогли получить борромеевы кольца с помощью синтеза, состоящего всего из двух стадий, и при использовании только трех реагентов. Сообщение произвело ошеломляющий эффект.

Здесь следует пояснить, что химики принимают во внимание только тот результат, который опубликован в серьезном научном журнале, где присланные статьи проходят строгое рецензирование. Именно момент опубликования обычно считают датой получения результата (если более точно, то указывают момент, когда рукопись статьи поступила в редакцию журнала при условии, что впоследствии она была опубликована). Авторы борромеевой молекулы прекрасно понимали значимость своей работы и потому опубликовали результат в одном из самых престижных научных журналов – Science .
