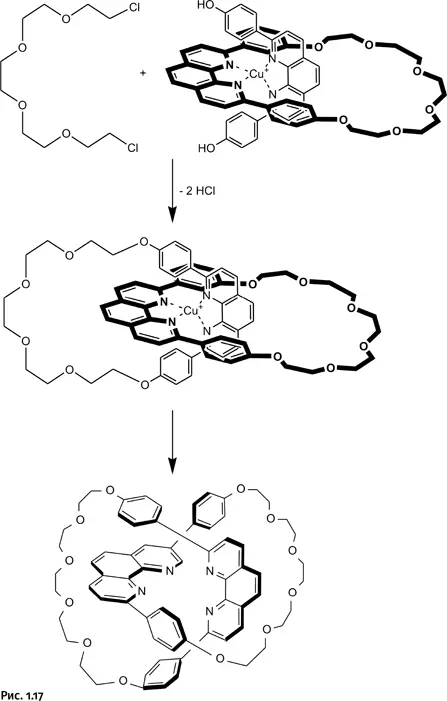

Обратите внимание, синтез заранее продуман таким образом, чтобы состав переплетающихся колец был одинаков. Это не обязательное условие, но именно такой вариант придает дополнительное изящество полученному результату. Такой катенан сумел синтезировать в 1992 г. Ж. Саваж.

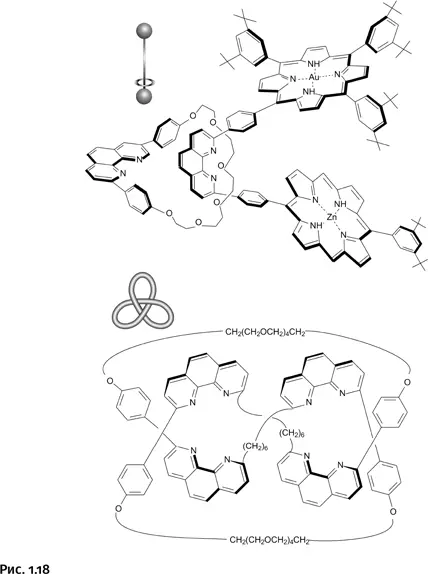

Использование катиона металла в качестве организующего центра открыло широкие возможности в синтезе катенаноподобных молекул. Вскоре Саваж получил по такой же схеме ротаксан – гантель, продетую сквозь кольцо. В качестве объемистых заглушек на концах гантели были использованы крупные фрагменты порфирина – это циклические молекулы, содержащие четыре атома N (рис. 1.18, верхняя структура). В 1997 г. Саваж, используя ту же стратегию, синтезировал совершенно удивительное соединение – кольцевую молекулу, завязанную в узел (рис. 1.18, нижняя структура). Поскольку в состав молекулы входит четыре фрагмента фенантролина, то можно утверждать, что для получения такой молекулы необходимо задействовать два катиона меди Cu +.

Кольцевую молекулу, завязанную в узел, чаще называют трилистником или клеверным листом. Строго говоря, ее нельзя назвать катенаном, поскольку присутствует только одна кольцевая молекула, но общие идеи синтеза и особенности строения позволяют ее считать катенаноподобной структурой. Таким образом, Ж. Саваж открыл новый путь к получению катенанов. В 2016 г. он был удостоен Нобелевской премии по химии.

Естественно, существует множество вариантов соединения взаимопроникающих колец. Одним из самых необычных можно признать переплетение, получившее специальное название, о котором речь пойдет ниже.

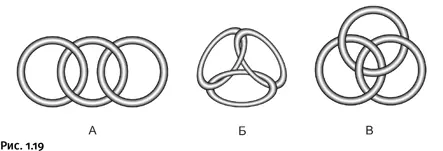

На сегодня известны и популярны несколько версий сплетенных колец: два кольца как символ бракосочетания, четыре кольца – эмблема автомобильной фирмы Audi и пять колец – эмблема Олимпийских игр. Тем не менее существует еще один символ, известный в течение нескольких столетий, но почти забытый в наши дни. Речь идет о трех кольцах, сплетенных особым образом. Рассмотрим возможные способы соединения трех колец (рис. 1.19).

Варианты А и Б – обычные катенановые соединения, а вариант В принципиально отличается от двух предыдущих, что можно заметить далеко не сразу. В нем нет ни одного кольца, которое соединялось бы с другим так, как это происходит в катенанах. В этом можно убедиться, если мысленно удалить любое из трех колец: два оставшихся окажутся несоединенными, т. е. станут полностью независимыми. Это напоминает показанную немного ранее задачу о рассыпающейся цепочке из пяти колец. Для того чтобы было легче уяснить такое сплетение колец, на рисунке 1.20 показана аналогичная объемная конструкция.

Необычное свойство этого зацепления было замечено давно, причем ему постарались придать некий символический обобщающий смысл: прочное триединство, которое полностью распадается при удалении любого из партнеров, их сила только в единении.

В XIV в. символ из сплетенных трех колец становится эмблемой итальянского города Кремоны (впоследствии ставшего известным благодаря тому, что в нем жил и работал знаменитый скрипичный мастер Антонио Страдивари). На одной из первых монет города изображен этот символ, означавший союз трех правящих графских фамилий. Он же был изображен на резных дверях городского храма (рис. 1.21).

Судя по всему, три сплетенных кольца были очень популярны в те годы в Италии, их изображения сохранились в отделке зданий и храмов Милана и Флоренции.

В Ломбардии, на севере Италии, находится озеро Лаго-Маджоре, в центре которого расположены Борромеевы острова, принадлежавшие ранее графской семье Борромео, правившей некоторое время Кремоной. Эмблемой, вошедшей в затейливый фамильный герб этого семейства, были три сплетенных кольца, очевидно как напоминание о Кремоне.
