Видимый размер объекта пропорционален углу, под которым видны противоположные стороны удаленного объекта, поэтому увеличение телескопа равно отношению угла, под которым лучи света от краев объекта, выходящие из окуляра, входят в глаз наблюдателя, к углу, под которым они входили бы, если бы телескопа не было:

Подставив в это соотношение две формулы, которые мы вывели для определения размера Δ d мнимого изображения, мы увидим, что увеличение равно:

Чтобы получить значительное увеличение, нам нужно, чтобы линза в передней части телескопа была намного слабее окуляра, то есть f >>f ′.

Это не так уж легко сделать. В соответствии с формулой фокусного расстояния, данной в техническом замечании 22, чтобы получить сильный стеклянный окуляр с коротким фокусным расстоянием f ′, его линза должна иметь маленький радиус кривизны, что означает, что она либо должна быть очень маленькой, либо не должна быть тонкой (то есть толщина должна быть намного меньше радиуса кривизны). В обоих этих случаях окуляр не сможет хорошо фокусировать свет. Вместо этого мы можем взять слабую переднюю линзу с большим фокусным расстоянием f , но в таком случае длина телескопа L = f + f ′ ≈ f должна быть очень большой. Галилею потребовалось некоторое время, чтобы внести в свой телескоп изменения, давшие ему достаточное увеличение для астрономических целей.

Галилео сделал свой телескоп немного другим – с вогнутым окуляром. Как уже упоминалось в техническом замечании 22, если разместить вогнутую линзу так, чтобы она сводила в одну точку входящие в нее лучи света, они будут выходить по параллельным направлениям. Фокусное расстояние – это расстояние позади линзы, на котором лучи света сходились бы в одной точке, если бы линзы не было. В телескопе Галилея была слабая выпуклая линза впереди с фокусным расстоянием f и сильная вогнутая линза с фокусным расстоянием f ′ позади нее, перед тем местом, где должно было находиться мнимое изображение, если бы вогнутой линзы не было. Увеличение этого телескопа, опять же, составляет f/f ′, но его длина равна только f − f ′ вместо f + f ′.

Темная и светлая стороны Луны разделяются границей дня и ночи, называемой терминатором – в этой области солнечные лучи падают по касательной к лунной поверхности. Когда Галилей начал наблюдать Луну в телескоп, он обратил внимание на яркие точки на темной стороне Луны вблизи терминатора и истолковал их как свет, отраженный вершинами гор достаточно высоких, чтобы на них попадал свет солнца, еще не вышедшего из-за горизонта для наблюдателя у подножия горы. Он смог рассчитать высоту этих гор с помощью геометрического построения, похожего на то, которое использовал аль-Бируни, чтобы измерить размер Земли. Начертим треугольник, вершинами которого будут центр Луны C , вершина горы на ночной стороне Луны M , которой едва лишь коснулся первый луч солнца, а также точка на поверхности T , где тот же самый луч скользит вдоль лунной равнины до того, как осветит гору (см. рис. 18). Это прямоугольный треугольник: отрезок TM – часть прямой, касательной к поверхности Луны в точке T , поэтому он должен быть перпендикулярен отрезку CT . Длина CT равна радиусу Луны r , а TM – расстояние между горой и линией терминатора. При условии, что гора имеет высоту h , длина отрезка CM (гипотенузы треугольника) равна r + h . По теореме Пифагора получаем:

и значит,

Поскольку высота любой горы на Луне значительно меньше размера самой Луны, то членом h ² можно пренебречь и учитывать только 2 rh . Разделив обе части уравнения на 2 r ², получаем:

Так, измеряя отношение видимого расстояния вершины горы от терминатора к видимому радиусу Луны, Галилей смог найти отношение высоты горы к радиусу Луны.

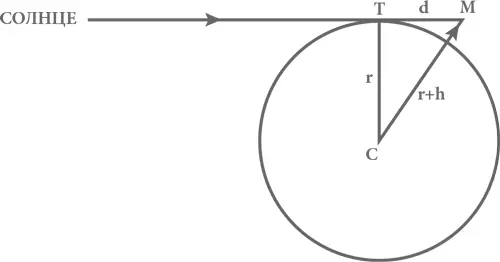

Рис. 18. Способ, примененный Галилеем, чтобы определить высоту лунных гор.Сплошная горизонтальная линия со стрелкой отмечает луч солнца, который касается поверхности Луны в точке T , где проходит граница дня и ночи, а затем попадает на вершину горы M ; высота горы равна h , и она находится на расстоянии d от терминатора.
