Похожий результат получается и в том случае, если задняя поверхность линзы не плоская, а представляет собой сегмент сферы радиусом r’ . В этом случае фокусное расстояние рассчитывается как:

Результат получается таким же, как раньше, в том случае, если r’ значительно больше r , – тогда задняя поверхность получается практически плоской.

Понятие о фокусном расстоянии можно распространять и на вогнутые линзы, как, например, такую линзу, которую Галилео Галилей использовал в качестве окуляра своего телескопа. Вогнутая линза может превратить сходящийся пучок лучей света в параллельный или даже в расходящийся. Можно определить фокусное расстояние линзы, рассматривая такой сходящийся пучок лучей, который она выпрямляет: тогда фокусным расстоянием будет расстояние от линзы до той точки, где исходные лучи сошлись бы , если бы линзы на их пути не было. И хотя у него иной смысл, фокусное расстояние вогнутой линзы рассчитывается по формуле, аналогичной той, которую мы вывели для выпуклой линзы.

Как мы видели в техническом замечании 22, тонкая выпуклая линза будет фокусировать лучи света, которые падают параллельно ее центральной оси, в точке F на этой оси, на расстоянии за линзой, которое называется фокусным расстоянием f для этой линзы. Параллельные лучи света, которые падают под небольшим углом γ к центральной оси, также будут фокусироваться этой линзой, но в точке, которая немного смещена от центральной оси. Чтобы увидеть, как далеко она сместится, мы можем мысленно повернуть путь луча на рис. 16а вокруг линзы на угол γ. Расстояние d от фокуса до центральной оси линзы составит тогда ту же долю длины окружности радиусом f, что и угол γ от 360°:

Следовательно,

Это работает только для тонких линз; иначе d также зависит от угла θ, упомянутого в техническом замечании 22. Если лучи света от какого-либо далекого объекта падают на линзу под углами, попадающими в промежуток Δγ (дельта гамма), то они будут фокусироваться на вертикальном отрезке длиной Δ d , значение которого можно выразить как:

Как обычно, эта формула становится проще, если измерять Δγ в радианах, равных 360°/2 π , а не в градусах. В таком случае она читается просто как Δ d = f Δγ. Этот участок, где фокусируется свет, называется мнимым изображением (см. рис 17а).

Мы не можем увидеть мнимое изображение, просто посмотрев на него, потому что после того, как оно получается, лучи света снова рассеиваются. Чтобы сфокусироваться в точке на сетчатке расслабленного человеческого глаза, лучи света должны войти в него по более или менее параллельным направлениям. В телескопе Кеплера была вторая выпуклая линза, которую называют окуляром, чтобы фокусировать расходящиеся лучи света от мнимого изображения так, чтобы они параллельно выходили из телескопа. Повторив те же рассуждения для лучей света, идущих в противоположном направлении, мы увидим, что для того, чтобы лучи света, расходящиеся от точки, покидали телескоп по параллельным направлениям, окуляр должен находиться на расстоянии f ′ от мнимого изображения, где f ′ – это фокусное расстояние окуляра (см. рис. 17б). Это означает, что длина телескопа L должна составлять сумму фокусных расстояний:

Промежуток Δγ’ направлений лучей света, входящих в глаз от различных точек источника, связан с размером мнимого изображения по формуле:

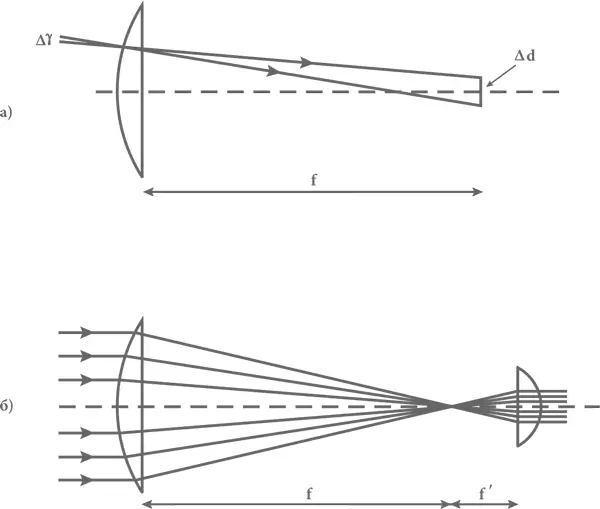

Рис. 17. Телескопы:а) формирование мнимого изображения. Две сплошные линии со стрелками обозначают лучи света, которые входят в линзу и разделены небольшим углом Δγ. Эти линии (и другие, параллельные им) фокусируются на расстоянии f от линзы на вертикальном отрезке длиной Δ d , пропорциональной Δγ; б) линзы в телескопе системы Кеплера. Линии со стрелками обозначают путь лучей света, которые идут к слабой выпуклой линзе от далекого объекта по практически параллельным направлениям; фокусируются с помощью линзы в точке на расстоянии f от линзы; расходятся от этой точки и преломляются сильной выпуклой линзой, чтобы войти в глаз наблюдателя по параллельным направлениям.
