§ 5. Необычные магнитные материалы

Здесь мне бы хотелось рассказать о некоторых более экзо­тических магнитных материалах. В периодической таблице есть немало элементов, имеющих незаполненные внутренние электронные оболочки, а следовательно, и атомные магнит­ные моменты. Так, сразу вслед за ферромагнитными элемента­ми — железом, никелем и кобальтом — вы найдете хром и мар­ганец. Почему же они не ферромагнитны? Ответ заключается в том, что в выражении (37.1) член с К для этих элементов имеет противоположный знак. В решетке хрома, например, направле­ния магнитных моментов атомов чередуются друг за другом (фиг. 37.13, б).

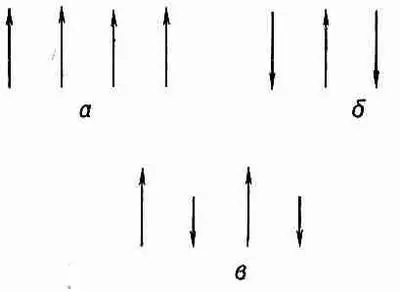

Фиг. 37.13. Относительная ориентация элек­тронных спинов в различных материалах:

а — ферромагнетик;, б — антиферромагнетик; в — феррит.

Так что со своей точки зрения хром все же «магнетик», но с точки зрения технических применений это не пред­ставляет интереса, так как не дает внешнего магнитного эффекта. Таким образом, хром — пример материала, в котором кванто-вомеханический эффект вызывает чередование направлений спинов. Такой материал называется антиферромагнетиком. Упорядочивание магнитных моментов в антиферромагнитных материалах зависит и от температуры. Ниже критической тем­пературы все спины выстраиваются в чередующейся последо­вательности, но если материал нагрет выше определенной тем­пературы, которая по-прежнему называется температурой Кюри, направления спинов внезапно становятся случайными. Этот рез­кий внутренний переход можно наблюдать на кривой удельной теплоемкости. Он проявляется еще в некоторых особых «маг­нитных» эффектах. Например, существование чередующихся спинов можно проверить по рассеянию нейтронов на кристалле хрома. Нейтрон сам по себе имеет спин (и магнитный момент), поэтому амплитуда его рассеяния различна в зависимости от того, параллелен ли его спин спину рассеивателя или противо­положен. В результате нейтронная интерференционная карти­на для чередующихся спинов отлична от картины при случай­ном их распределении.

Существует еще один сорт веществ, у которых квантово-механический эффект приводит к чередующимся спинам элект­ронов, но которые тем не менее являются ферромагнетиками, т. е. их кристаллы имеют постоянную результирующую намаг­ниченность. Идея, лежащая в основе объяснения свойств таких материалов, иллюстрируется схемой на фиг. 37.14.

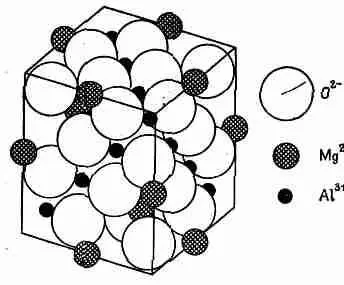

Фиг. 37.14. Кристаллическая структура минерала шпинель (MgOAl 2O 3).

Ионы Mg 2+ занимают тетраэдрические места, и каждый из них ок­ружен четырьмя ионами кислорода; ионы А1 3+ занимают октаэдрические места, и каждый окружен шестью ионами кислорода.

На схеме показана кристаллическая структура минерала, известного под названием шпинели (MgOAl 2O 3), который, как это показано, не является магнетиком. Этот минерал содержит два сорта ме­таллических атомов — магний и алюминий. Если теперь заме­нить магний и алюминий магнитными элементами типа железа, т. е. вместо немагнитных атомов вставить магнитные, то полу­чится преинтереснейший эффект. Давайте назовем один сорт атомов металла а, а другой сорт — b ; необходимо рассмотреть разные комбинации сил! Существует взаимодействие а—b , которое старается направить спины атома а и атома b противо­положно, ибо квантовая механика всегда требует, чтобы спи­ны были противоположны (за исключением таинственных кри­сталлов железа, никеля и кобальта). Затем существует взаимо­действие а—а, которое старается направить противоположно спины атомов а; кроме того, есть еще взаимодействие b—b,ко­торое старается направить противоположно спины атомов b. Конечно, сделать все противоположным всему (а противополож­но b и а противоположно а и b противоположно b ) невозможно. По-видимому, благодаря удаленности атомов а и присутствию атомов кислорода (с достоверностью мы не знаем, почему) ока­зывается, что взаимодействие а—b сильнее взаимодействий а—а и b—b. Словом, природа в этом случае воспользовалась ре­шением, в котором спины всех атомов b параллельны друг другу, а все атомы а тоже параллельны друг другу, но между собой эти две системы спинов противоположны. Такой распорядок благо­даря более сильному взаимодействию а—b соответствует наи­низшей энергии. В результате спины всех атомов а направлены вверх, а спины всех атомов b — вниз (может быть, конечно, и наоборот). Но если магнитные моменты атомов а и атомов b не равны друг другу, то создается картина, показанная на фиг. 37.13, в: материал может оказаться спонтанно намагни­ченным. При этом он будет ферромагнетиком, хотя и несколько слабее настоящего. Такие материалы называются ферритами. У них по очевидным причинам намагниченность насыщения не столь велика, как у железа, поэтому они полезны только при слабых магнитных полях. Но они обладают очень важным пре­имуществом — это изоляторы, т. е. ферриты являются ферро­магнитными изоляторами. Вихревые токи, создаваемые в них высокочастотными полями, очень малы, поэтому ферриты мож­но использовать, скажем, в микроволновых системах. Микро­волновые поля способны проникать внутрь таких непроводя­щих материалов, тогда как в проводниках типа железа этому препятствуют вихревые токи.
