sinq t= n sinq i.

Угол q tпреломленной волны становится равным 90° при угле падения q i равном некоторому «критическому углу» q c, опре­деляемому равенством nsinq c= l. (33.59)

Что происходит при q i, большем, чем критический угол? Вы уже знаете, что здесь возникает полное внутреннее отражение. Но откуда оно все-таки берется?

Вернемся назад к уравнению (33.45), которое дает волновое число k" x для преломленной волны. Из него получилось

Но так как k y =k sinq i, a k =wn/с, то

Если n sinq iбольше единицы, то k" 2 хстановится отрицатель­ным, a k" x — чисто мнимым, скажем ±ik. Однако теперь вы знаете, что это значит! «Прелом­ленная» волна при этом будет иметь вид [см. (33.34)]

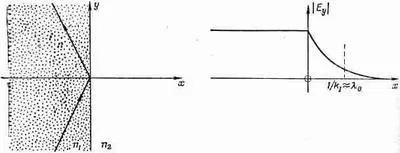

т. е. с увеличением х амплитуда волны будет либо экспоненци­ально расти, либо падать, но сейчас, разумеется, нам нужен только отрицательный знак. При этом амплитуда волны справа от границы будет вести себя, как показано на фиг. 33.9.

Фиг. ЗЗ.9. Полное внутреннее отражение.

Обратите внимание, что k 1 по порядку величины равно а/с, т. е. l 0равна длине волны света в пустоте. Когда свет пол­ностью отражается от внутренней поверхности стекло — воз­дух, то в воздухе возникают поля, но они не выходят за пределы расстояний, равных по порядку величины длине волны света.

Теперь нам ясно, как нужно отвечать на такой вопрос: если световая волна в стекле падает на поверхность под достаточно большим углом, то она полностью отражается; если же придви­нуть к поверхности другой кусок стекла (так что «поверхность» фактически исчезает), то свет будет проходить. В какой точно момент происходит этот переход? Ведь наверняка должен суще­ствовать непрерывный переход от полного отражения к полному его отсутствию! Ответ, разумеется, состоит в том, что если про­слойка воздуха настолько мала, что экспоненциальный «хвост» волны в воздухе имеет еще ощутимую величину во втором куске стекла, то он будет «трясти» электроны и порождать новую волну (фиг. 33.10).

Фиг. 33.10. Для очень маленькой щели внутреннее отражение не будет «пол­ным», за щелью появляется прошедшая волна.

Некоторое количество света будет проходить через систему. (Конечно, наше решение неполно; нам следовало бы заново решить все уравнения для случая тонкого слоя воздуха между двумя областями стекла.)

Для обычного света этот эффект прохождения можно наб­людать, только если щель очень мала (порядка длины волны, т. е. 10 - 5 см), но для 3-сантиметровых волн он демонстрируется очень легко. Для таких волн экспоненциально затухающие поля распространяются на расстояние нескольких сантиметров.

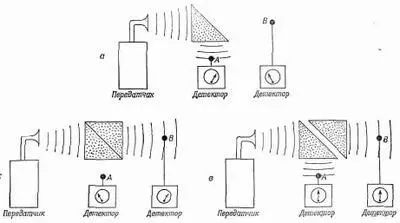

Микроволновая аппаратура, с помощью которой демонстрируют этот эффект, изображена на фиг. 33.11.

Фиг. 33.11. Проникновение волн внутреннего отражения.

Волны из маленького передатчика 3-сантиметровых волн направляются на парафи­новую призму, имеющую сечение в форме равнобедренного пря­моугольного треугольника. Показатель преломления парафина для этих частот равен 1,50, поэтому критический угол будет 41,5°. Таким образом, волны полностью отражаются от поверх­ности, наклоненной под 45°, и принимаются детектором А (фиг.33.11, а). Если к первой призме плотно приложить вторую парафиновую призму (фиг. 33.11, б), то волны проходят прямо сквозь них и регистрируются детектором В. Если же между призмами оставить щель в несколько сантиметров (фиг.33.11, в), то мы получим как отраженную, так и проходящую волны. Поместив детектор В в нескольких сантиметрах от наклоненной под 45° поверхности призмы, можно увидеть и электрическое поле вблизи нее.
