E я2 =E я1 . (33.27)

После тех же самых рассуждений уравнение (33.22в) дает

E y 2 =E y 1 . (33.28)

Последний результат в точности совпадает с полученным с по­мощью контурного интеграла условием (33.20).

Перейдем к уравнению (33.23). Единственное, что может дать пик,— это дВ х /дх. Но справа опять нет ничего, способного противостоять ему; в результате мы заключаем, что

B x 2 =B x 1 . (33.29)

И, наконец, последнее из уравнений Максвелла! Уравнение (33.24а) ничего не дает, ибо там нет производных по х. В урав­нении (33.236) — одна производная: — с 2 (дВ z /дх), но ей снова нечего противопоставить с другой стороны равенства, поэтому мы получаем

B z 1 =B z 2 . (33.30)

Совершенно аналогично второе уравнение, которое дает

B y 1 =B y 2 . (33.31)

Итак, последние три условия говорят нам, что В 2 =В 1 .

Хочу здесь подчеркнуть, что такой результат получен только потому, что по обеим сторонам границы мы взяли немагнитный материал, вернее, потому, что магнитным эффектом этих мате­риалов мы можем пренебречь. Обычно это вполне допустимо для большинства материалов, за исключением ферромагнетиков. (Магнитные свойства материалов мы будем рассматривать в по­следующих главах.).

Наша программа привела нас к шести соотношениям между полями в областях 1 и 2. Все они выписаны в табл. 33.1. Их можно использовать для согласования волн в двух областях.

Таблица 33.1 · граничные условия на поверхности ДИЭЛЕКТРИКА

(Поверхность расположена в плоскости yz.)

Однако я хочу отметить, что идея, которую мы только что использовали, будет работать в любой физической ситуации, где у вас есть дифференциальные уравнения и требуется найти решение в области, пересекаемой резкой границей, по обе стороны которой некоторые из физических свойств различны. Для наших теперешних целей было бы легче получить те же самые уравнения с помощью рассуждений о потоках и циркуляциях на границе. (Проверьте, можно ли подобным путем по­лучить те же самые результаты.) Однако теперь вы знаете метод, который будет хорош, даже когда вы попали в затруднительное положение и не видите простых физических соображений от­носительно того, что происходит на границе. Вы можете просто воспользоваться дифференциальными уравнениями.

§ 4. Отраженная и преломленная волны

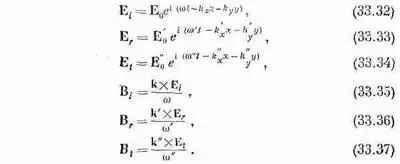

Теперь мы готовы применить наши граничные условия к вол­нам, перечисленным в § 2, где мы получили:

Нами получены еще кое-какие сведения: вектор Еперпендику­лярен для каждой волны вектору распространения k.

Полученный результат будет зависеть от направления век­тора Е(«поляризации») в падающей волне. Анализ сильно упро­стится, если мы рассмотрим отдельно случай, когда вектор Е параллелен «плоскости падения» (т. е. плоскости ху), и случай, когда он перпендикулярен к ней. Волна с любой другой поляри­зацией будет просто линейной комбинацией этих волн. Другими словами, отраженные и преломленные интенсивности для различных поляризаций будут разными и легче всего отобрать два простейших случая и отдельно рассмотреть их.

Я подробно проанализирую случай падающей волны, пер­пендикулярной к плоскости падения, а потом просто опишу вам, что получается в других случаях. Я немного жульничаю, рас­сматривая простейший пример, однако в обоих случаях прин­цип один и тот же. Итак, мы считаем, что вектор Е i имеет только z-компоненту, а поскольку все векторы Есмотрят в одном и том же направлении, векторный значок можно опустить.

Оба материала изотропны, поэтому вынужденные колеба­ния зарядов в материале будут происходить в направлении оси z и у полей Ев преломленной и отраженной волнах тоже будет только одна z-компонента. Таким образом, для всех волн Е х и Е y , Р х и Р y равны нулю. Направления векторов Еи Вв этих волнах показаны на фиг. 33.6.
