Тензор a ijна самом деле нужно называть «тензором вто­рого ранга», ибо у него два индекса. В этом смысле вектор, у которого всего один индекс, можно назвать «тензором первого ранга», а скаляр, у которого вообще нет индексов,— «тензором нулевого ранга». Итак, выходит, что электрическое поле Ебудет тензором первого ранга, а плотность энергии u p — тензором нулевого ранга. Эту идею можно распространить на тензоры с тремя и более индексами и определить тензоры, ранг которых выше двух.

Индексы нашего тензора поляризуемости могут принимать три различных значения, т. е. это трехмерный тензор. Матема­тики рассматривают также тензоры размерности четыре, пять и больше. Кстати, четырехмерный тензор нам уже встречался при релятивистском описании электромагнитного поля (см. гл. 26, вып. 6) — это F m v .

Тензор поляризуемости a ij обладает одним интересным свойством: он симметричен, т. е. a xy=a yxи т. п. для любой пары индексов. (Это свойство отражает физические качества ре­ального кристалла, и вовсе не обязательно у любого тензора.) Вы можете самостоятельно доказать это, подсчитав изменения энергии кристалла по следующей схеме:

1) включите электрическое поле в направления оси х;

2) включите поле в направлении оси у;

3) выключите x -поле;

4) выключите y-поле.

Теперь кристалл вернулся к прежнему положению и полная работа, затраченная на поляризацию, должна быть нулем. Но для этого, как вы можете убедиться, a xyдолжно быть равно а. Однако те же рассуждения можно провести и для a xz и т. д. Таким образом, тензор поляризуемости симметричен.

Это означает также, что тензор поляризуемости можно найти простым измерением энергии, необходимой для поляризации кристалла в различных направлениях. Предположим, мы сна­чала взяли электрическое поле Ес компонентами х и у; тогда, согласно уравнению (31.7),

Если бы у нас была только одна компонента Е х , мы могли бы определить a хх , а с одной компонентой Е y можно определить a yy. Включив обе компоненты Е х и Е y , мы из-за присутствия члена (a ху +a ух ) получим добавочную энергию, ну а поскольку a xyи a yxравны, то этот член превращается в 2a xyи мо­жет быть вычислен из добавочной энергии.

Выражение для энергии (31.8) имеет очень красивую геомет­рическую интерпретацию. Предположим, что нас интересует, какие поля Е х и Е y отвечают данной плотности энергии, скажем u 0 . Возникает чисто математическая задача решения уравне­ния

Это уравнение второй степени, так что, если мы отложим по осям величины Е х и Е y , решением этого уравнения будут все точки эллипса (фиг. 31.2).

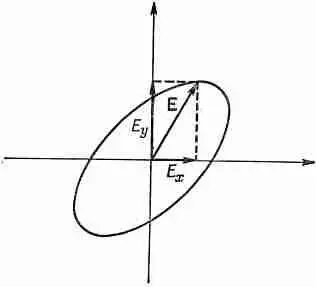

Фиг. 31.2 Конец любого вектора E =(E x , e v ) , лежащего на этой кривой, дает одну и ту же анер­гию поляризации.

(Это должен быть именно эллипс, а не парабола и не гипербола — ведь энергия поля всегда положительна и конечна.) А само Ес компонентами Е х и Е y представ­ляет вектор, идущий из начала координат до точки на эллипсе. Такой «энергетический эллипс» — хороший способ «увидеть» тензор поляризуемости.

Если теперь пустить в дело все три компоненты, то любой вектор Е, необходимый для создания единичной плотности энергии, задается точками, расположенными на эллипсоиде, подобно изображенному на фиг. 31.3. Форма этого эллипсоида постоянной энергии однозначно характеризует тензор поляри­зуемости.

Заметьте теперь, что эллипсоид имеет очень интересное свойство — его всегда можно описать простым заданием на­правления трех «главных осей» и диаметров эллипсоида по этим осям. Такими «главными осями» являются направления наи­меньшего и наибольшего диаметра и направление, перпендику­лярное к ним. На фиг. 31.3 они обозначены буквами а, b и с.
