О РАЗНОВИДНОСТЯХ СИСТЕМ ИНЖЕКТИРОВАНИЯ ЗАРЯЖЕННЫХ ЧАСТИЦ В УСКОРИТЕЛЬНОЙ ТЕХНИКЕ
Студент 2 курса факультета математики-информатики Ферганского Государственного Университета; Генеральный директор OOO «Electron Laboratory»
OOO «Electron Laboratory», Узбекистан
Ферганский Государственный Университет, Узбекистан
Аннотация.Введение пучка в ускоритель – один из самых важных операций, но перед этим необходимо сгенерировать определённые пучки этих частиц, среди которых используются электроны, протоны, дейтроны и прочие ионы. Для генерации же электронов, используют электронные источники, действующие на термоэлектронной эмиссии. Обычный такой источник состоит из полого анода цилиндрической формы с отверстием по центру. Внутри такого анода находиться коническая катодная линза, в центре которой и находиться нагретый катод.
Ключевые слова:инжекционные системы, введение пучка, заряженные частицы, ускорители, термоэлектронная эмиссия.
Annotation.The introduction of a beam into an accelerator is one of the most important operations, but before that it is necessary to generate certain beams of these particles, among which electrons, protons, deuterons and other ions are used. To generate Auger electrons, electronic sources acting on thermionic emission are used. A typical such source consists of a hollow cylindrical anode with a hole in the center. Inside such an anode there is a conical cathode lens, in the center of which there is a heated cathode.
Keywords:injection systems, beam injection, charged particles, accelerators, thermionic emission.
На катод подаётся напряжение порядка 50—100 кВ, такое же напряжение подаётся на линзу, анод же заземлён. При нагреве катода внешние электроны атомов получают достаточную разность потенциалов чтобы изначально покинуть свою орбиту, а после преодолеть электронную «стену», образуемую из свободных электронов на краю кристаллической решётки проводника. Затем катодная линза создаёт дополнительное напряжение, заставляя поток электронов не распыляться, а направляться к щели. Через которую и выходит поток.
При этом важно получить потоки частиц с большими токами малого размера и малой угловой расходимостью, без лишних потерь. Катод для такого источника может быть либо прямого накала, который излучает электроны непосредственно нагреваясь до 2000—2500 градусов Цельсия из вольфрама, либо подогревающиеся, когда материал, обладающий высокой эмиссионной способностью, но низкой проводимостью, то есть не в виде спирали, разогревается расположенный внутри него специальной спиралью из иного материала.

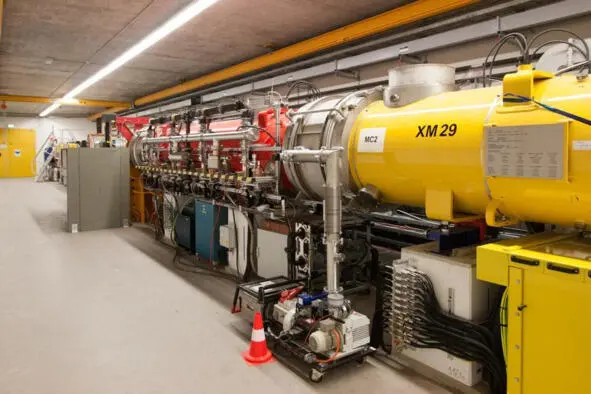

Большая система инжектирования ускорителя ОИЯИ
Материал для катода в данном случае представляет собой вольфрам, оксиды, соединение борид-лантана и другие. Пучки имеют характеристики при выходе от десятка Ампер и сотен кэВ.
Говоря же о ионных источником, необходимо сказать, что ионы получаются при пропуске разряда в газе или парях самого вещества при малом давлении от 1 до 10 —5 Па. Как это было не раз ранее упомянуто при описании вакуумных насосов, для ионизации эффективно применение магнитных полей. По итогу получается плазма, состоящая из электронов и ионов различной полярности, что позволяет разделить их при помощи всё того же магнитного поля, направив их туда электрическим. Так они разделяются и поступают в сам ускоритель.
И эти источники по своей необходимости должны генерировать большие токи для ионов, для проведения всё более эффективных экспериментов и работ с максимальными точностями.
Одним из разновидностей источников ионов является источник, действующий при помощи разряда Пеннинга или PIG-источник. Он основан на том принципе, что в металлическом изоляторе установлены два катода и перпендикулярно им два магнита, создающие магнитные поля. По середине их расположен анод с щелью, при том второй катод тоже имеет щель.
