Одним из самых распространённых и эффективных является магнитно-разрядный насос, который комбинирует два эффекта. По обе стороны этого насоса установлены электромагниты, а перед ними катод и анод. Как только электроны под действием термоэлектронной эмиссии, или точнее получения разности потенциалов между катодом и анодом получают кинетическую энергию покидая катод и направляются к аноду, магнитное поле их закручивает по спирали, что приводит к ионизации кислорода, а ионы уже управляемы и они направляются к катоду. Поскольку катод изготовлен из титана, то при его бомбардировке вылетают ионы катода, которые соединяются с кислородом, подобно принципу сублимационного насоса. Таким образом, достигается вакуум порядка от 10 —1 Па, то есть от конечного уровня форвакуумного насоса до 10 —8 Па, что уже равно уровню вакуума в ускорителях.

Когда же каждый из существующих насосов, вне некоторых редких или экспериментальных моделей, разобран, необходимо остановиться на таких моментах, как расчёты относительно откачки, описание вакуумных соединений с разъёмами, поскольку число таковых в ускорителях крайне немало, а на следующей лекции мы подробно остановимся на принципах измерения уровня высокого вакуума.

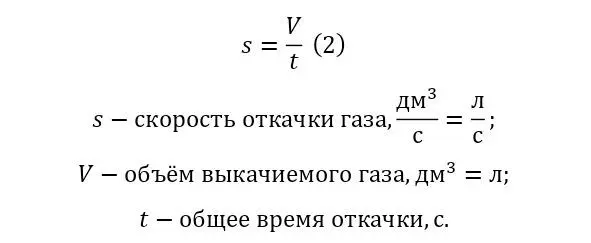

Обычно у любого вакуумного насоса имеются свои параметры, к которым относится и скорость откачки, определяемая по особым характеристикам, но в общем смысле сама скорость откачки определяется по (2).

К примеру, у форвакуумного адсорбционного насоса такой характеристикой является скорость поглощения абсорбентом определённой порции или объёма кислорода, его переход и время для нагрева с очищением от газов и обратного поступления. Таким образом при суммировании, можно получить скорость откачки для абсорбционного форвакуумного насоса.

Для механического форвакуумного насоса этот показатель определяется несколько иначе, но общим является для всех видов вакуумных насосов то, что для измерения скорости откачки, вместо подробных расчётов и детализации, подключить к общему известному объёму, а также измеряя вакуум при помощи манометра и некоторых других измеряющих устройств определить время достижения нужного уровня вакуума. При этом важно отметить, что при первом вакуумировании ускорителя уходит крайне большое количество времени.
