Яркими примерами, подобных ускорителей являются ускорители Ван-де-Граафа, подробное их рассмотрение будет в последующих лекциях. Важно лишь указать, что кинетическая энергия не измеряется в Джоулях, а в специальных единицах – электронвольтах (эВ), которая равна 1,6*10 —19 Дж с производными в кэВ, МэВ, ГэВ, ТэВ. На электростатическом ускорителе максимальная энергия, которую можно получить для частиц равна 10 МэВ, при дальнейшем увеличении, наблюдается пробой между электродами, при котором невозможно проводить ускорение.

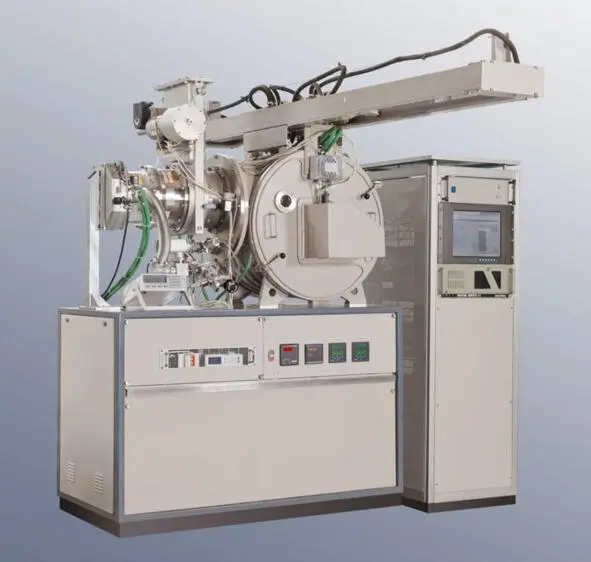

Компьютеризированная вакуумная установка с возможностью программирования

Рассматривая все виды ускорителей, можно разделить их на 3 большие группы, один из которых, ранее рассмотренные высоковольтные ускорители. Следующий вид ускорителей – резонансные.

В группу резонансных ускорителей заряженных частиц входят линейные и циклические ускорители. Если же останавливаться на линейных, то это ускорители, которые используют различные способы, наряду с увеличением числа электронов на пути ускоряющего пучка, с не критическим напряжением на них, что предотвращает факт пробоя, но позволяет ускорять частицу. Поскольку направление ускорения прямая, это и дало название этой разновидности ускорителей, благодаря чему можно догадываться о форме циклических ускорителей.

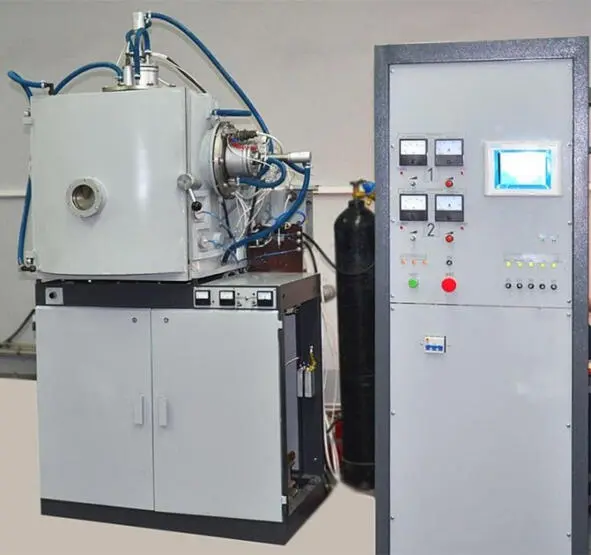

Классическая вакуумная установка

Циклические ускорители имеют много разновидностей, но с целью уменьшения масштабов самого устройства в одних разновидностях ускоряют пучки частиц при их движении по спирали из одной точки в двумерной плоскости, всё приближая к выходу из ускорителя. А при автофазировке или удержании на одной круговой траектории, не позволяя частице увеличивать её радиус и лишь в конце выводя из этого круга, выводящими электромагнитами.

Но циклические ускорители также должны увеличиваться свои размеры, поскольку удержать частицы с критическими энергиями и поворачивать их под нужным углом крайне сложный процесс, с которым справляются лишь редкие магниты. К примеру, самый мощный магнит на момент 1981 года имел вектор магнитной индукции в 10 Тл, а сегодня целый 32 Тл и даже при такой результате диаметр БАК почти 8,5 км, с общей длиной 26,7 км.

Конструкции же как этих циклических ускорителей, первый которых именуется циклотроном, а второй синхротроном также будут подробно рассмотрены в последующих лекциях, но важно одно, что ни линейный ускоритель, ни циклотрон и ни синхротрон, не могут функционировать без наличия вакуума. Ни в одном из них частицы не смогут ускоряться, поскольку будут слишком быстро поглощаться окружающей средой, или просто будут приводить к ионизации внешних газов.

Перед переходом к подробному изучению этого вакуумного вопроса, остановимся и на третьем виде ускорителей – индукционном. Этот вид ускорителей является смесью линейных и циклических ускорителей, а как известно, при соединении двух видов движения на двумерной плоскости, в трёхмерном получается нечто изящное, а именно трёхмерная спираль, по которой и передвигаются частицы под действием различных вектором магнитного поля.

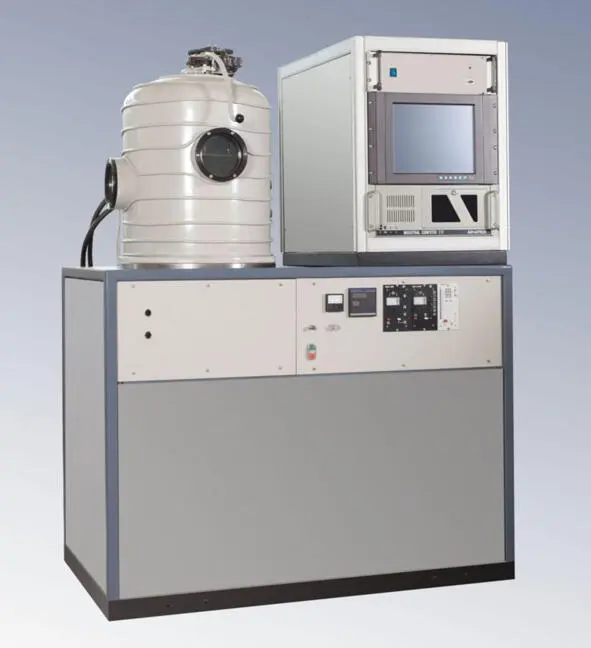

Современный вид вакуумной установки

Такой вид ускорителей действительно редкий и применяется крайне мало, хотя является одним из основных при проведении термоядерных реакции и работе с плазмой, ионами. Но и этот ускоритель не может обойтись без вакуума. Ровно также как при действии любого ускорителя заряженных частиц, будь это по своей разновидности электростатический, резонансный или индукционный ускоритель, возникает радиация или ионизующее излучение.

Сами по себе частицы невозможно удержать полностью на определённой траектории из-за того, что невозможно создать идеальное магнитное поле, благодаря наличию ряда факторов, этот вопрос также будет рассмотрен в дальнейшем, в лекции посвящённой фокусировке частиц в ускорителе, но говоря кратко, частицы всё равно будут покидать пределы, сталкиваться о стенки ускорителя, в основном некоторая часть и приводить к образованию различных видов и потоков частиц, в том числе и не редких гамма-квантов.
