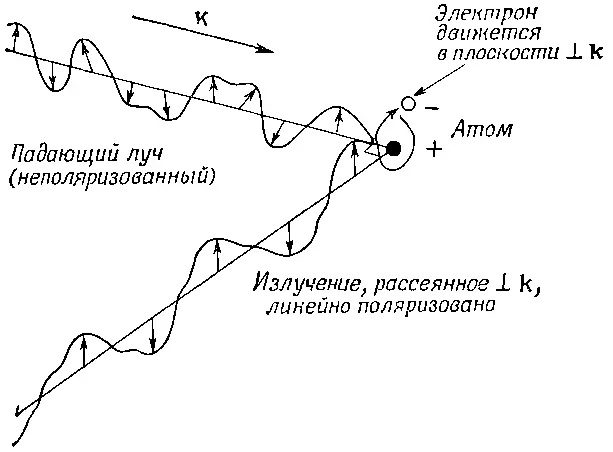

Фиг. 32.3. Возникновение поляризации у рассеянного луча, направленного под прямым углом к падающему лучу.

Есть такое вещество, называемое поляроидом, через которое проходит только волна с электрическим полем, параллельным некоторой оси. С помощью поляроида можно заметить поляризацию и, в частности, показать, что свет, рассеянный нашим раствором гипосульфата, действительно сильно поляризован.

В этой главе мы рассмотрим круг явлений, связанных с векторным характером электрического поля световой волны. В предыдущих главах направление колебаний электрического поля нас не интересовало, правда, мы отметили, что вектор электрического поля лежит в плоскости, перпендикулярной направлению распространения света. Но нам не нужно было знать направление вектора более точно. Теперь мы перейдем к изучению явлений, в которых главную роль играет определенное направление колебаний электрического вектора.

В идеально монохроматической световой волне электрическое поле колеблется с определенной частотой, а так как x- и y-компоненты поля могут колебаться независимо с одной и той же частотой, то сначала мы рассмотрим сложение двух взаимно перпендикулярных колебаний. Какое электрическое поле возникает при сложении колебаний x- и y-компонент поля с одинаковой частотой? Складывая колебание в направлении x и колебание с той же фазой в направлении у, получаем в плоскости xy колебание в новом направлении.

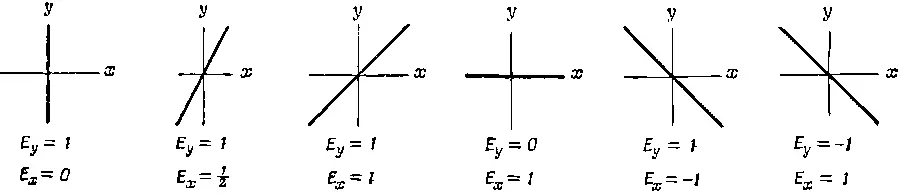

На фиг. 33.1 показано, как происходит сложение колебаний с разными амплитудами в направлении x и y.

Фиг. 33.1. Сложение колебаний в направлениях х и у, когда разность фаз между ними равна нулю.

Но примеры, представленные на этом рисунке, не исчерпывают всех возможностей: до сих пор предполагалось, что колебания вдоль осей x и y находятся в одной фазе, но это совсем не обязательно. Может случиться, что х- и y-колебания происходят с разными фазами.

В этом последнем случае вектор электрического поля описывает эллипс, что можно проиллюстрировать на следующем простом примере. Подвесим на длинной веревке мяч, чтобы он мог свободно колебаться в горизонтальной плоскости; колебания будут носить синусоидальный характер. Представим себе мысленно оси х и у в горизонтальной плоскости колебаний мяча с началом координат в точке покоя мяча. Выбирая соответствующее начальное смещение и начальную скорость мяча, можно заставить мяч колебаться по оси х, по оси у или по любому другому направлению в плоскости ху с одной и той же частотой, равной частоте маятника. Эти колебания мяча аналогичны колебаниям электрического вектора, приведенным на фиг. 33.1. В каждом случае колебания в направлениях х и у достигают максимума одновременно и, следовательно, оба колебания находятся в фазе. Но известно, что самый общий тип движения мяча — движение по эллипсу — возникает, когда колебания в направлениях х и у происходят с разными фазами.

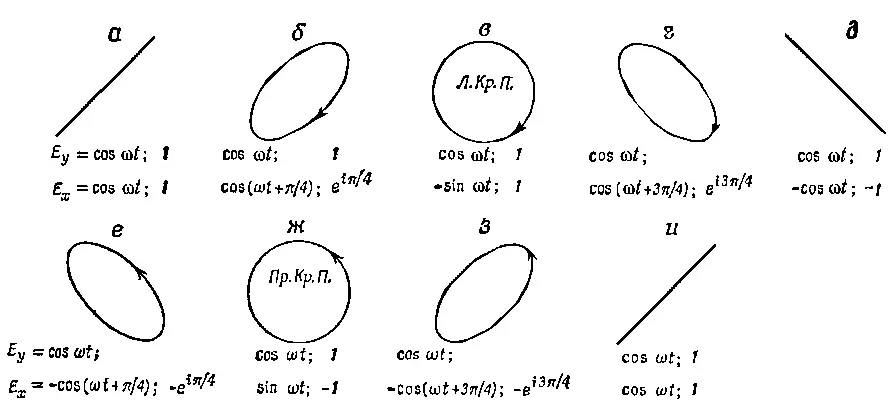

На фиг. 33.2 показано сложение колебаний по осям х и у для разных значений сдвига фаз между ними.

Фиг. 33.2. Сложение колебаний в направлениях х и у с разными фазами. Компоненты Е x и Е у записаны и в действительных и в комплексных обозначениях.

Во всех примерах электрический вектор описывает эллипс. Колебание по прямой есть тоже частный случай эллиптического, когда сдвиг фаз равен нулю (или целому кратному я); при равных амплитудах и сдвиге фаз 90° (или нечетном числе л/2) происходит движение по окружности.

На фиг. 33.2 компоненты электрического поля в направлениях х и у записаны в виде комплексных чисел, что оказывается очень удобным для явного выделения разности фаз. В этих обозначениях не следует только путать действительную и мнимую части с х- и y-компонентами поля. Изображенные на фиг. 33.2 компоненты поля по осям х и у есть реальные физические поля, которые можно измерить. Действительная и мнимая части вектора электрического поля введены только для математического удобства, и физического смысла такое разделение не имеет.
